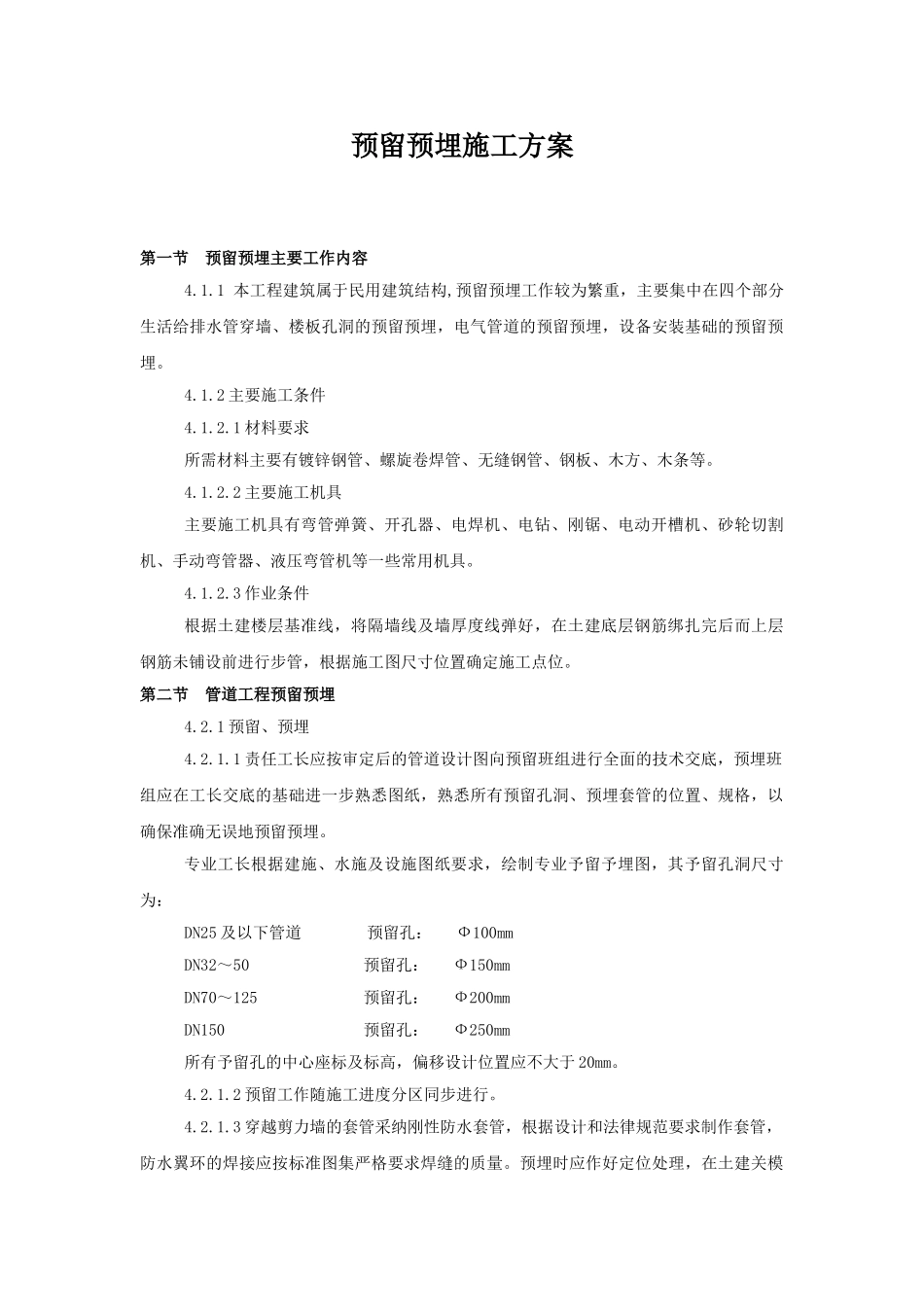

预留预埋施工方案第一节 预留预埋主要工作内容4.1.1 本工程建筑属于民用建筑结构,预留预埋工作较为繁重，主要集中在四个部分生活给排水管穿墙、楼板孔洞的预留预埋，电气管道的预留预埋，设备安装基础的预留预埋。4.1.2 主要施工条件4.1.2.1 材料要求所需材料主要有镀锌钢管、螺旋卷焊管、无缝钢管、钢板、木方、木条等。4.1.2.2 主要施工机具主要施工机具有弯管弹簧、开孔器、电焊机、电钻、刚锯、电动开槽机、砂轮切割机、手动弯管器、液压弯管机等一些常用机具。4.1.2.3 作业条件根据土建楼层基准线，将隔墙线及墙厚度线弹好，在土建底层钢筋绑扎完后而上层钢筋未铺设前进行步管，根据施工图尺寸位置确定施工点位。第二节 管道工程预留预埋4.2.1 预留、预埋4.2.1.1 责任工长应按审定后的管道设计图向预留班组进行全面的技术交底，预埋班组应在工长交底的基础进一步熟悉图纸，熟悉所有预留孔洞、预埋套管的位置、规格，以确保准确无误地预留预埋。专业工长根据建施、水施及设施图纸要求，绘制专业予留予埋图，其予留孔洞尺寸为：DN25 及以下管道 预留孔： Ф100mmDN32～50 预留孔： Ф150mmDN70～125 预留孔： Ф200mmDN150 预留孔： Ф250mm所有予留孔的中心座标及标高，偏移设计位置应不大于 20mm。4.2.1.2 预留工作随施工进度分区同步进行。4.2.1.3 穿越剪力墙的套管采纳刚性防水套管，根据设计和法律规范要求制作套管，防水翼环的焊接应按标准图集严格要求焊缝的质量。预埋时应作好定位处理，在土建关模板前，有关各方应对套管位置进行复核，若有偏移应及时调整，并重新定位，以保证预留准确。4.2.1.4 孔洞的预留采纳长 20cm 的 UPVC 短管外缠塑料布确定预留位置后固定于墙体或板体钢筋上，并应及时复核其位置，保证位置准确无误。密切配合土建，待砼板初凝后应及时从板上将套管抽出，以保证预留孔洞的成形，同时，套管也可多次重复利用，剪力墙上的套管待土建拆模后进行复查清理。第三节 电气管道在楼板与墙体中的预留预埋4.4.1 主要施工方法4.4.1.1 预留预埋阶段：按设计及法律规范，配合土建进度完成。主要包括：地坪和墙体内的暗管埋设、配管预留孔洞，部分支吊架和基础型钢预埋铁件等。其中以电管的预留预埋为重点，地下室预留预埋更为重要。 （1）配管预留预埋依据设计、建筑结构，确定并领取管料规格、数量、长度（并注意检查管料质量） ；进行测量划线，用砂轮切割机或锯弓下料，并打磨管口；用液压...
