某市23#区域集雨及排水能力核算

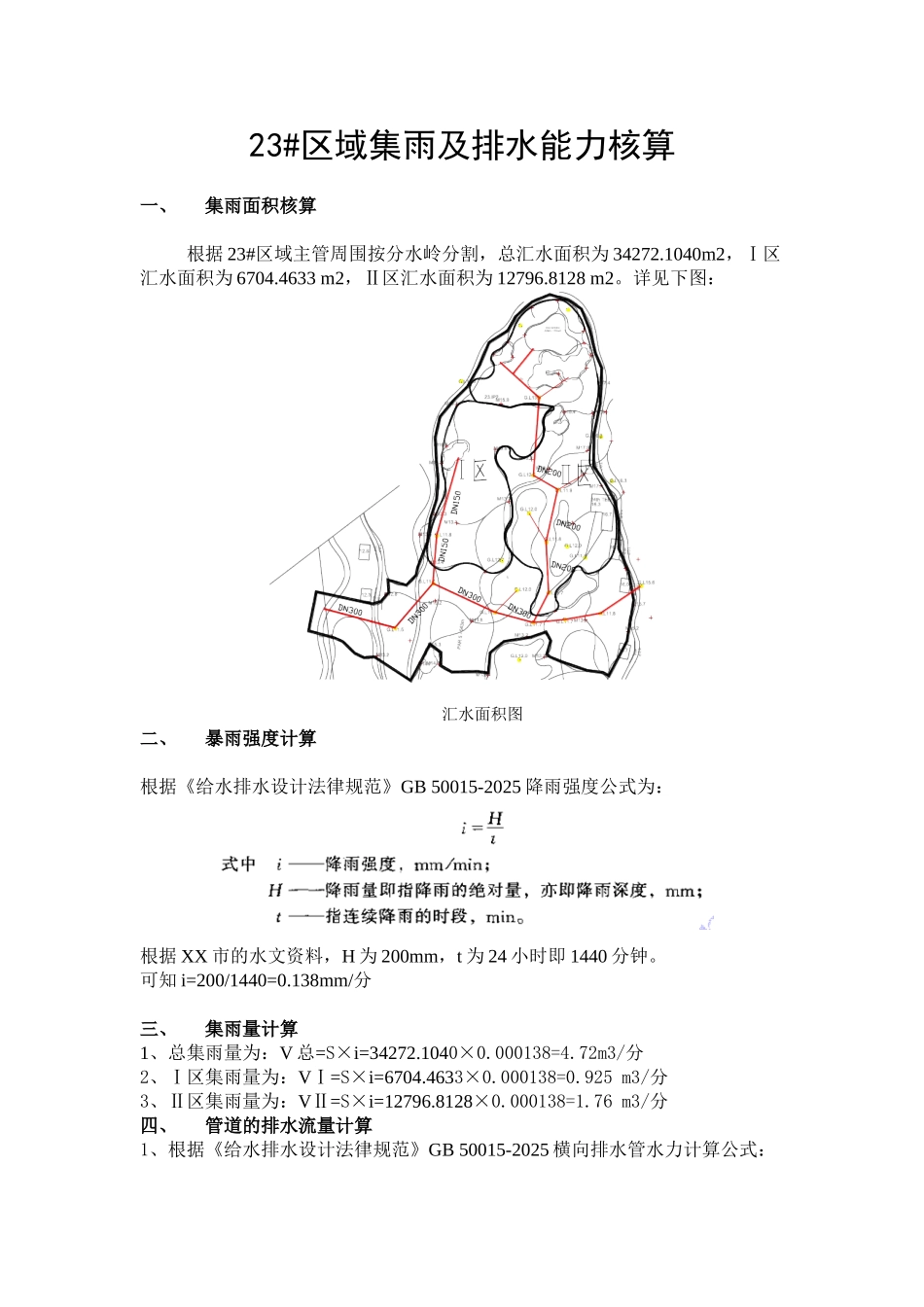

23#区域集雨及排水能力核算一、集雨面积核算根据 23#区域主管周围按分水岭分割，总汇水面积为 34272.1040m2，Ⅰ区汇水面积为 6704.4633 m2，Ⅱ区汇水面积为 12796.8128 m2。详见下图：汇水面积图二、暴雨强度计算根据《给水排水设计法律规范》GB 50015-2025 降雨强度公式为：根据 XX 市的水文资料，H 为 200mm，t 为 24 小时即 1440 分钟。可知 i=200/1440=0.138mm/分三、集雨量计算1、总集雨量为：V 总=S×i=34272.1040×0.000138=4.72m3/分2、Ⅰ区集雨量为：VⅠ=S×i=6704.4633×0.000138=0.925 m3/分3、Ⅱ区集雨量为：VⅡ=S×i=12796.8128×0.000138=1.76 m3/分四、管道的排水流量计算1、根据《给水排水设计法律规范》GB 50015-2025 横向排水管水力计算公式：1、 PVC 管坡度为 0.006 流速为：V150 管=0.0752/30.0061/2/0.009=0.178×0.0775/0.009=1.531m/sv200 管=0.12/30.0061/2/0.009=0.215×0.0775/0.009=1.8513m/sv300 管=0.152/30.0061/2/0.009=0.2823×0.0775/0.009=2.431m/s2、排水管每分钟流量根据公式 Q=S×V 计算，且排水管的排水截有效面积为 60%排水管截面积。排水管每分钟流量为：Q150 管=S×V=ЛR20.6×1.531×60=0.978m3/分同理可知Q200 管=ЛR20.6×1.8513×60=2.092m3/分Q300 管=S×V=ЛR20.6×2.431×60=6.183m3/分五、分析1、 根据 V 总∠Q300 管可知每分钟 DN300 管排水能力能够满足该区域总的排水要求。2、 根据 VⅠ∠Q150 管可知每分钟 DN150 管排水能力能够满足Ⅰ区的排水要求。3、 根据 VⅡ∠Q200 管可知每分钟 DN200 管排水能力能够满足Ⅱ区的排水要求。统上所述，只要从湖边至草坑段为 DN300 管即可满足整个区域的排水要求。Ⅰ 区采纳 DN150 管、Ⅱ区采纳 DN200 管即可。2025 年 11 月 28 日
