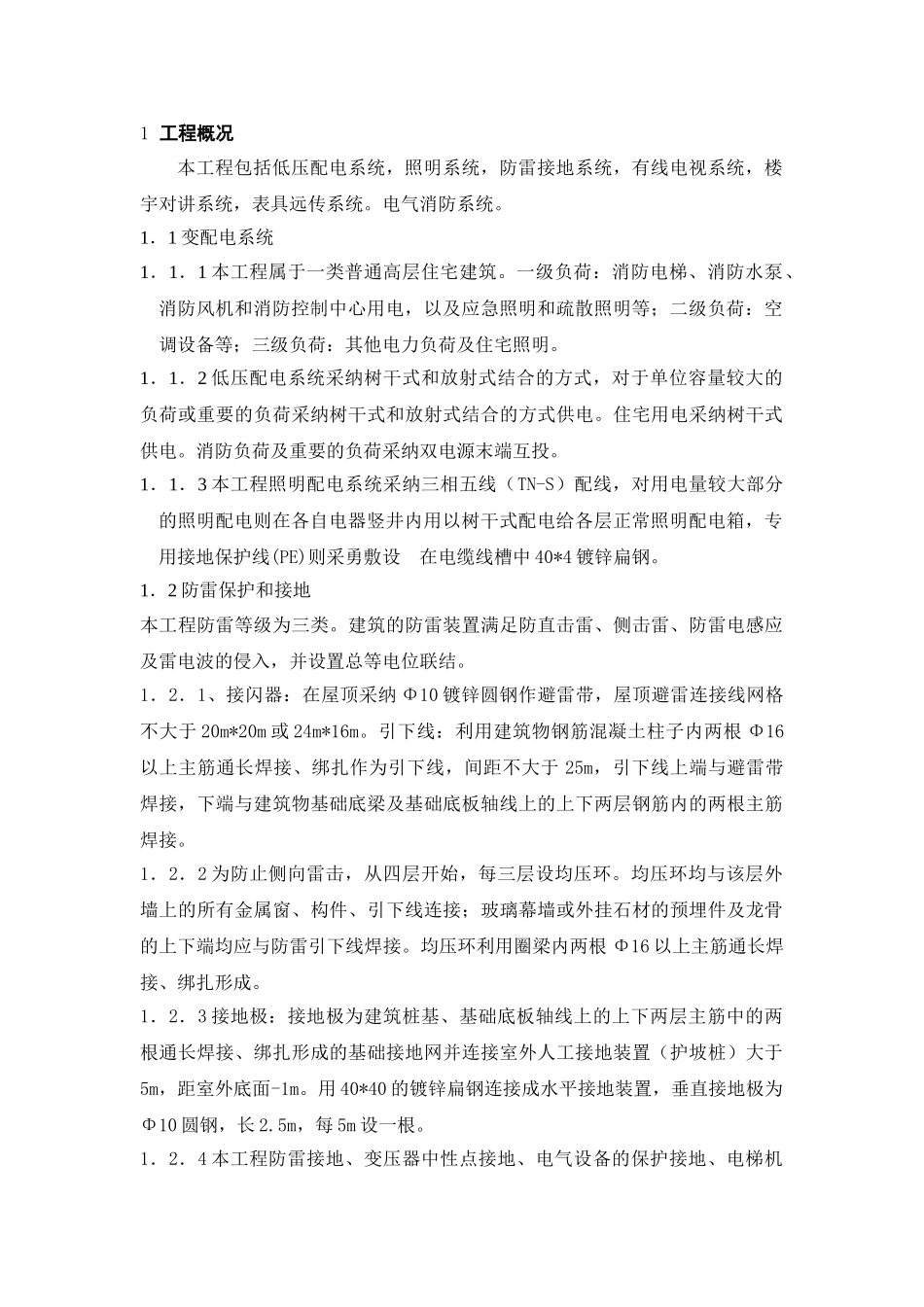

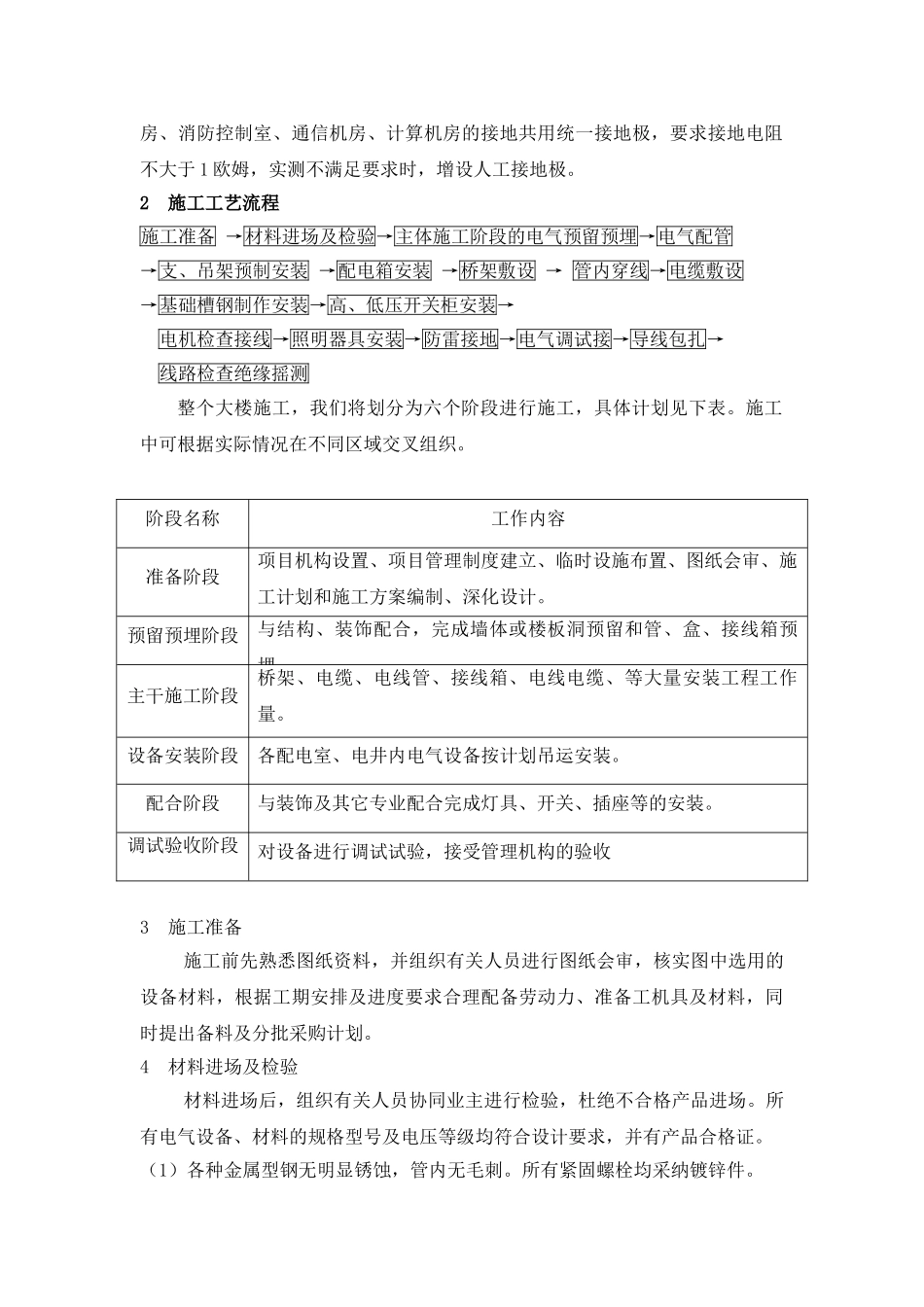

1 工程概况本工程包括低压配电系统，照明系统，防雷接地系统，有线电视系统，楼宇对讲系统，表具远传系统。电气消防系统。1．1 变配电系统1．1．1 本工程属于一类普通高层住宅建筑。一级负荷：消防电梯、消防水泵、消防风机和消防控制中心用电，以及应急照明和疏散照明等；二级负荷：空调设备等；三级负荷：其他电力负荷及住宅照明。1．1．2 低压配电系统采纳树干式和放射式结合的方式，对于单位容量较大的负荷或重要的负荷采纳树干式和放射式结合的方式供电。住宅用电采纳树干式供电。消防负荷及重要的负荷采纳双电源末端互投。1．1．3 本工程照明配电系统采纳三相五线（TN-S）配线，对用电量较大部分的照明配电则在各自电器竖井内用以树干式配电给各层正常照明配电箱，专用接地保护线(PE)则采勇敷设 在电缆线槽中 40*4 镀锌扁钢。1．2 防雷保护和接地本工程防雷等级为三类。建筑的防雷装置满足防直击雷、侧击雷、防雷电感应及雷电波的侵入，并设置总等电位联结。1．2．1、接闪器：在屋顶采纳 Φ10 镀锌圆钢作避雷带，屋顶避雷连接线网格不大于 20m*20m 或 24m*16m。引下线：利用建筑物钢筋混凝土柱子内两根 Φ16以上主筋通长焊接、绑扎作为引下线，间距不大于 25m，引下线上端与避雷带焊接，下端与建筑物基础底梁及基础底板轴线上的上下两层钢筋内的两根主筋焊接。1．2．2 为防止侧向雷击，从四层开始，每三层设均压环。均压环均与该层外墙上的所有金属窗、构件、引下线连接；玻璃幕墙或外挂石材的预埋件及龙骨的上下端均应与防雷引下线焊接。均压环利用圈梁内两根 Φ16 以上主筋通长焊接、绑扎形成。1．2．3 接地极：接地极为建筑桩基、基础底板轴线上的上下两层主筋中的两根通长焊接、绑扎形成的基础接地网并连接室外人工接地装置（护坡桩）大于5m，距室外底面-1m。用 40*40 的镀锌扁钢连接成水平接地装置，垂直接地极为Φ10 圆钢，长 2.5m，每 5m 设一根。1．2．4 本工程防雷接地、变压器中性点接地、电气设备的保护接地、电梯机房、消防控制室、通信机房、计算机房的接地共用统一接地极，要求接地电阻不大于 1 欧姆，实测不满足要求时，增设人工接地极。2 施工工艺流程施工准备 →材料进场及检验→主体施工阶段的电气预留预埋→电气配管→支、吊架预制安装 →配电箱安装 →桥架敷设 → 管内穿线→电缆敷设 →基础槽钢制作安装→高、低压开关柜安装→ 电机检查接线→照明器具安装→防雷接地→电气调试接...
