某海岸8号别墅施工用电组织设计

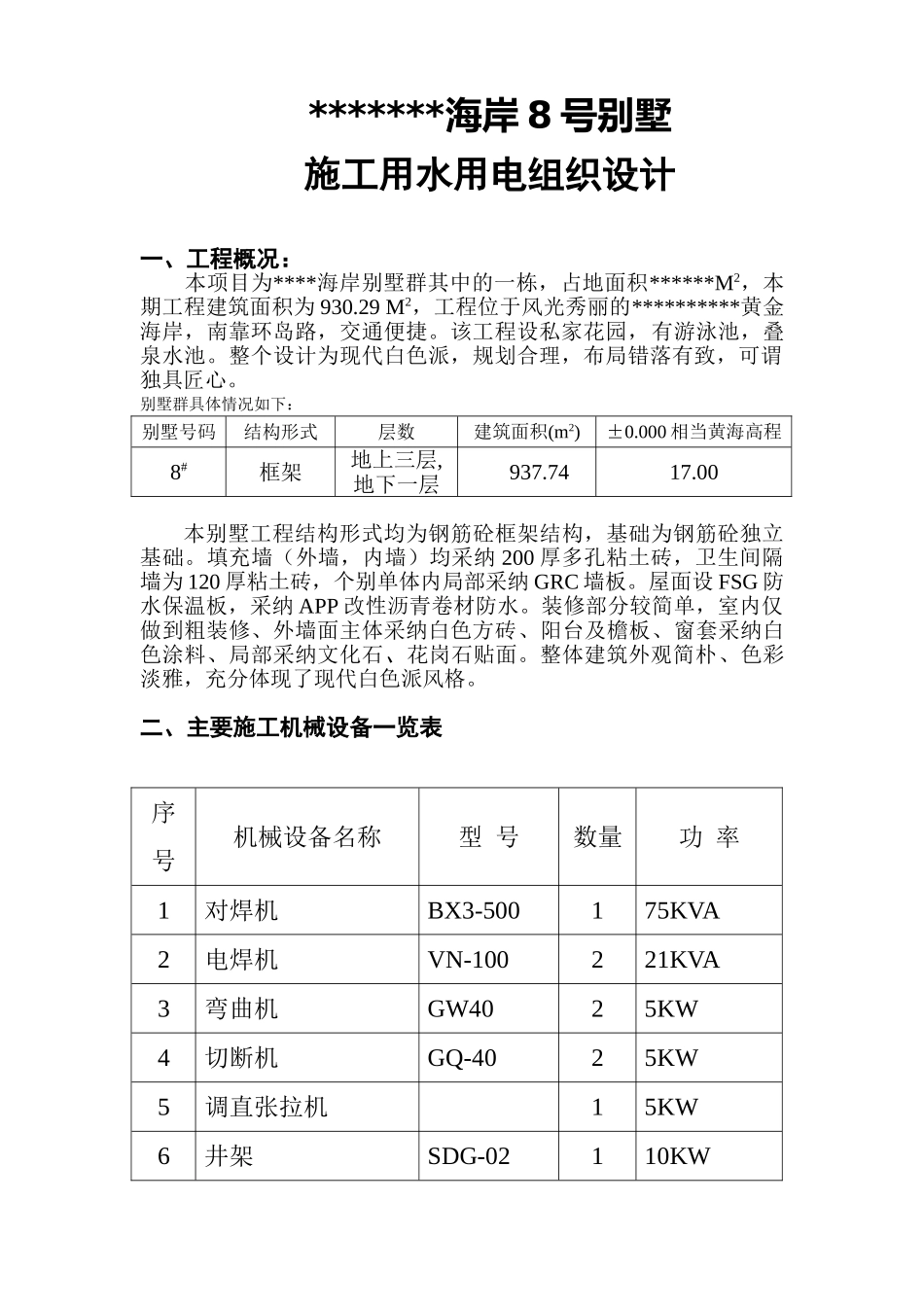

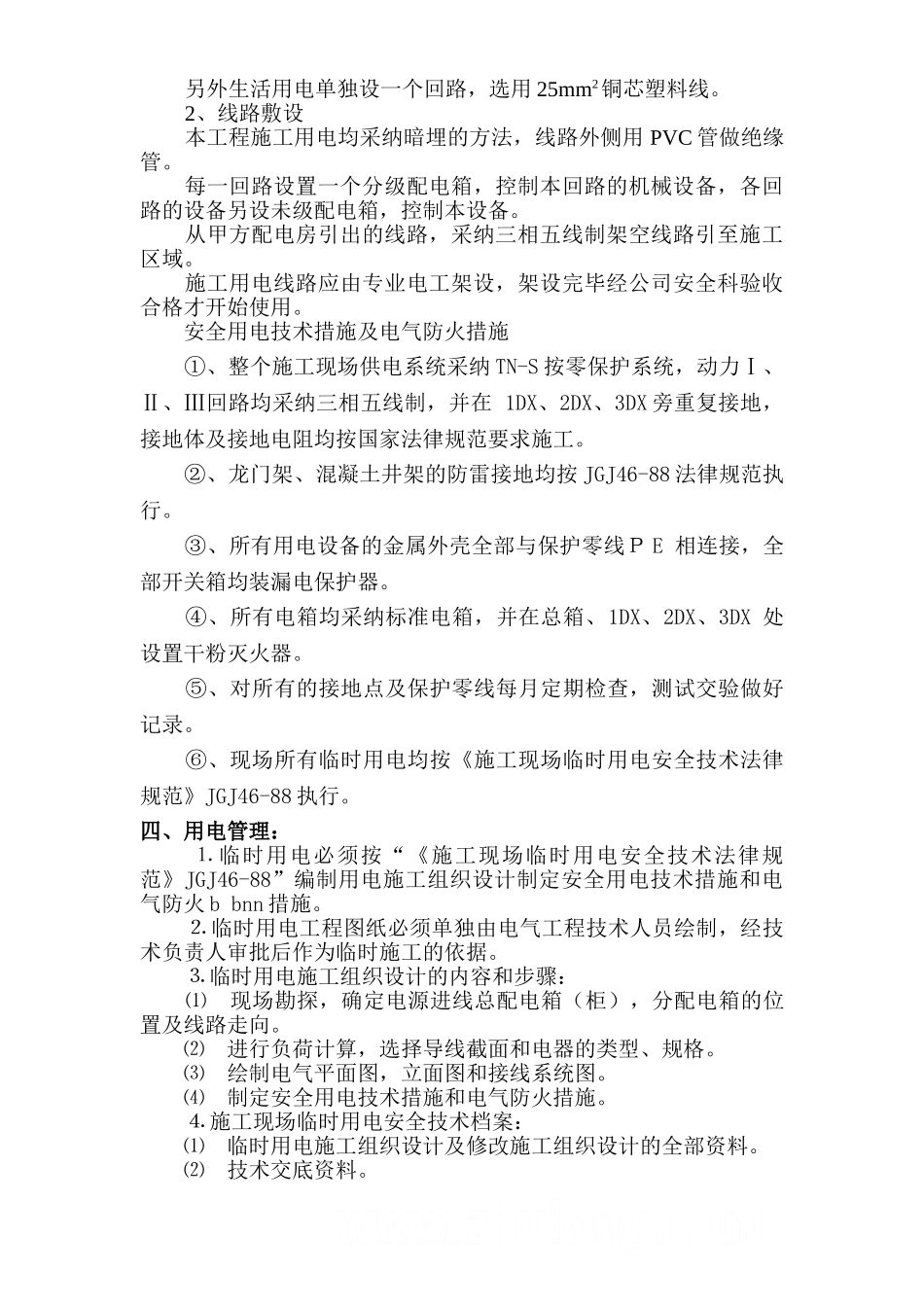

*******海岸 8 号别墅施工用水用电组织设计一、工程概况：本项目为****海岸别墅群其中的一栋，占地面积******M2，本期工程建筑面积为 930.29 M2，工程位于风光秀丽的**********黄金海岸，南靠环岛路，交通便捷。该工程设私家花园，有游泳池，叠泉水池。整个设计为现代白色派，规划合理，布局错落有致，可谓独具匠心。别墅群具体情况如下：别墅号码结构形式层数建筑面积(m2)±0.000 相当黄海高程8#框架地上三层,地下一层937.7417.00本别墅工程结构形式均为钢筋砼框架结构，基础为钢筋砼独立基础。填充墙（外墙，内墙）均采纳 200 厚多孔粘土砖，卫生间隔墙为 120 厚粘土砖，个别单体内局部采纳 GRC 墙板。屋面设 FSG 防水保温板，采纳 APP 改性沥青卷材防水。装修部分较简单，室内仅做到粗装修、外墙面主体采纳白色方砖、阳台及檐板、窗套采纳白色涂料、局部采纳文化石、花岗石贴面。整体建筑外观简朴、色彩淡雅，充分体现了现代白色派风格。二、主要施工机械设备一览表序号机械设备名称型 号数量功 率1对焊机BX3-500175KVA2电焊机VN-100221KVA3弯曲机GW4025KW4切断机GQ-4025KW5调直张拉机15KW6井架SDG-02110KW7砼搅拌机JZ350116KW8砂浆机HJ200210KW9园盘锯MT-106110KW10潜水泵21.5KW11振动棒ZG-5033.5KW12振动器PG-5015KW13经纬仪J2114水平仪DS20001三、施工用电线路选择1、导线选择本工程施工用电已由甲方引至现场，本公司由甲方指定电源用一台变压器引出施工用电。根据现场机械设备配置情况，施工用电经变压器引出后决定采纳三个回路。回路 I，施工机械为钢筋机械，对焊机，总功率P1=75+（5×2+5×2+5×1）×0.8=95KVA导线截面选择I 线===192A选用 50mm2铜芯塑料线，其允许持续电流 215A>192A。回路Ⅱ。施工机械为井架，砼搅拌机、砂浆机及园盘锯。总功率 P2=（10×7+10×3+8×4+2×10）×0.8=121.6KVA导线截面选择I 线===246A选用 70mm2铜芯塑料线，其允许持续电流为 265A>246A。回路Ⅲ。施工机械为电焊机、振动棒、潜水泵等，此类机械一般不是持续工作，按全部同时工作考虑，总功率为 P3P3=21×3+（10×1.5+10×3.5+3×5）×0.8=115KVA导线截面选择I 线===233A采纳 70mm2铜芯塑料线，其允许持续电流为 265A>233A。另外生活用电单独设一个回路，选用 25mm2铜芯塑料线。2、线路敷设本工程施工用电均采纳暗埋的方法，线路外侧用 PVC 管做绝缘管。每一回路设置一个分级配电箱，控制本回路的机械设备，各回路的设备...
