某球罐项目制作安装方案

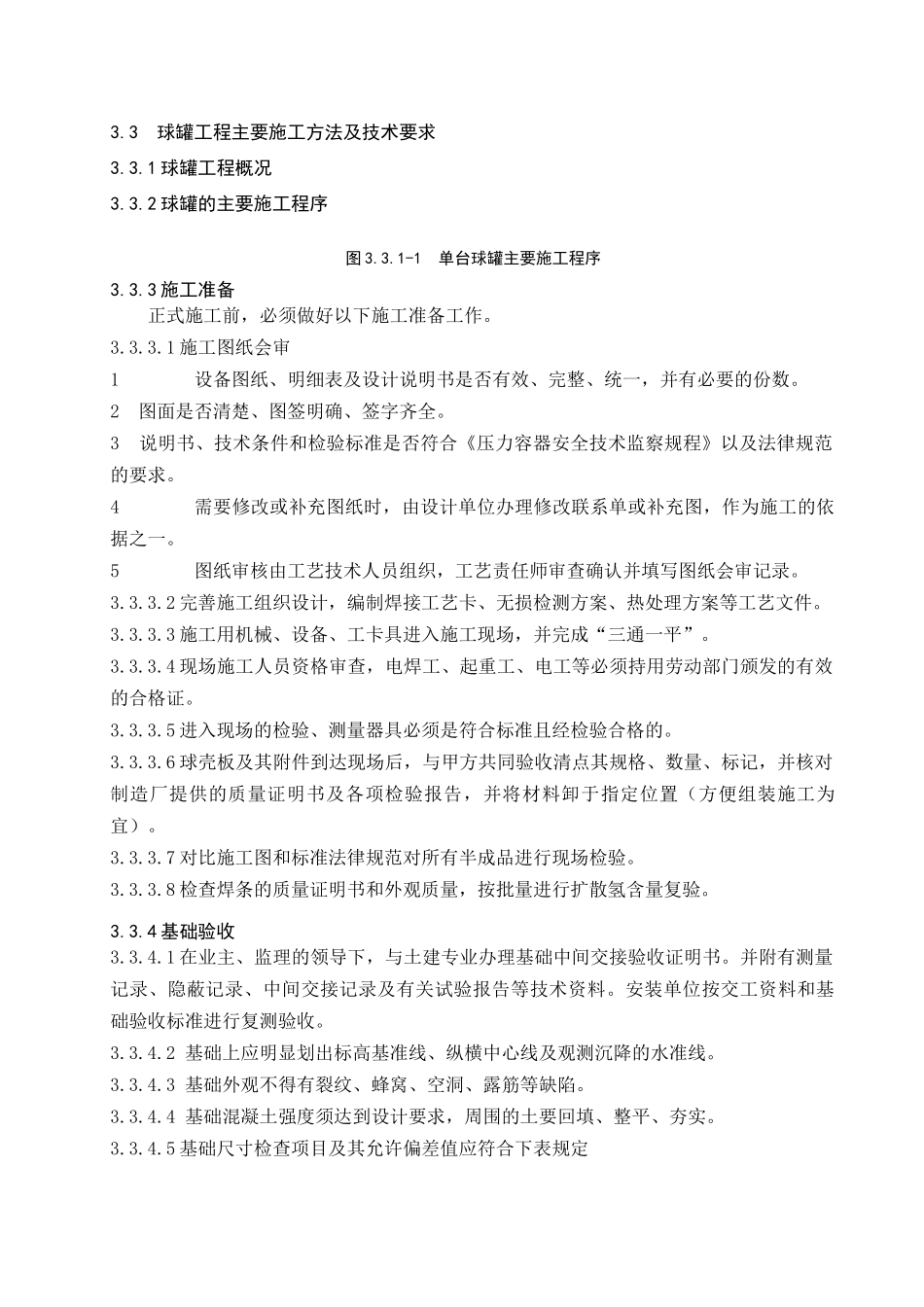

3.3 球罐工程主要施工方法及技术要求3.3.1 球罐工程概况3.3.2 球罐的主要施工程序图 3.3.1-1 单台球罐主要施工程序3.3.3 施工准备正式施工前，必须做好以下施工准备工作。3.3.3.1 施工图纸会审1 设备图纸、明细表及设计说明书是否有效、完整、统一，并有必要的份数。2 图面是否清楚、图签明确、签字齐全。3 说明书、技术条件和检验标准是否符合《压力容器安全技术监察规程》以及法律规范的要求。4 需要修改或补充图纸时，由设计单位办理修改联系单或补充图，作为施工的依据之一。5 图纸审核由工艺技术人员组织，工艺责任师审查确认并填写图纸会审记录。3.3.3.2 完善施工组织设计，编制焊接工艺卡、无损检测方案、热处理方案等工艺文件。3.3.3.3 施工用机械、设备、工卡具进入施工现场，并完成“三通一平”。3.3.3.4 现场施工人员资格审查，电焊工、起重工、电工等必须持用劳动部门颁发的有效的合格证。3.3.3.5 进入现场的检验、测量器具必须是符合标准且经检验合格的。3.3.3.6 球壳板及其附件到达现场后，与甲方共同验收清点其规格、数量、标记，并核对制造厂提供的质量证明书及各项检验报告，并将材料卸于指定位置（方便组装施工为宜）。3.3.3.7 对比施工图和标准法律规范对所有半成品进行现场检验。3.3.3.8 检查焊条的质量证明书和外观质量，按批量进行扩散氢含量复验。3.3.4 基础验收3.3.4.1 在业主、监理的领导下，与土建专业办理基础中间交接验收证明书。并附有测量记录、隐蔽记录、中间交接记录及有关试验报告等技术资料。安装单位按交工资料和基础验收标准进行复测验收。3.3.4.2 基础上应明显划出标高基准线、纵横中心线及观测沉降的水准线。3.3.4.3 基础外观不得有裂纹、蜂窝、空洞、露筋等缺陷。3.3.4.4 基础混凝土强度须达到设计要求，周围的土要回填、整平、夯实。3.3.4.5 基础尺寸检查项目及其允许偏差值应符合下表规定表 3.3.4-1 球罐基础尺寸允许偏差序号项 目允许偏差1基础中心圆直径(D)公称容积＜1000m3±5mm公称容积≥1000m3±Di/2000mm2基础方位1°3相邻支柱基础中心距±2mm4支柱基础上的地脚螺栓中心圆的间距±2mm5基础标高各支柱基础上表面的标高-Db‰,且不低于-15mm相邻支柱基础标高差≤4 mm6单个支柱基础表面平面度采纳地脚螺栓固定的基础5mm采纳预埋地脚板固定2mm注：Di 为球壳设计内直径。3.3.5 球壳板检查验收3.3.5.1 球壳板外观及几何尺寸检查1 球壳板的形式与尺寸应符合图样要求。2 ...
