某电厂锅炉本体钢结构安装施工方案

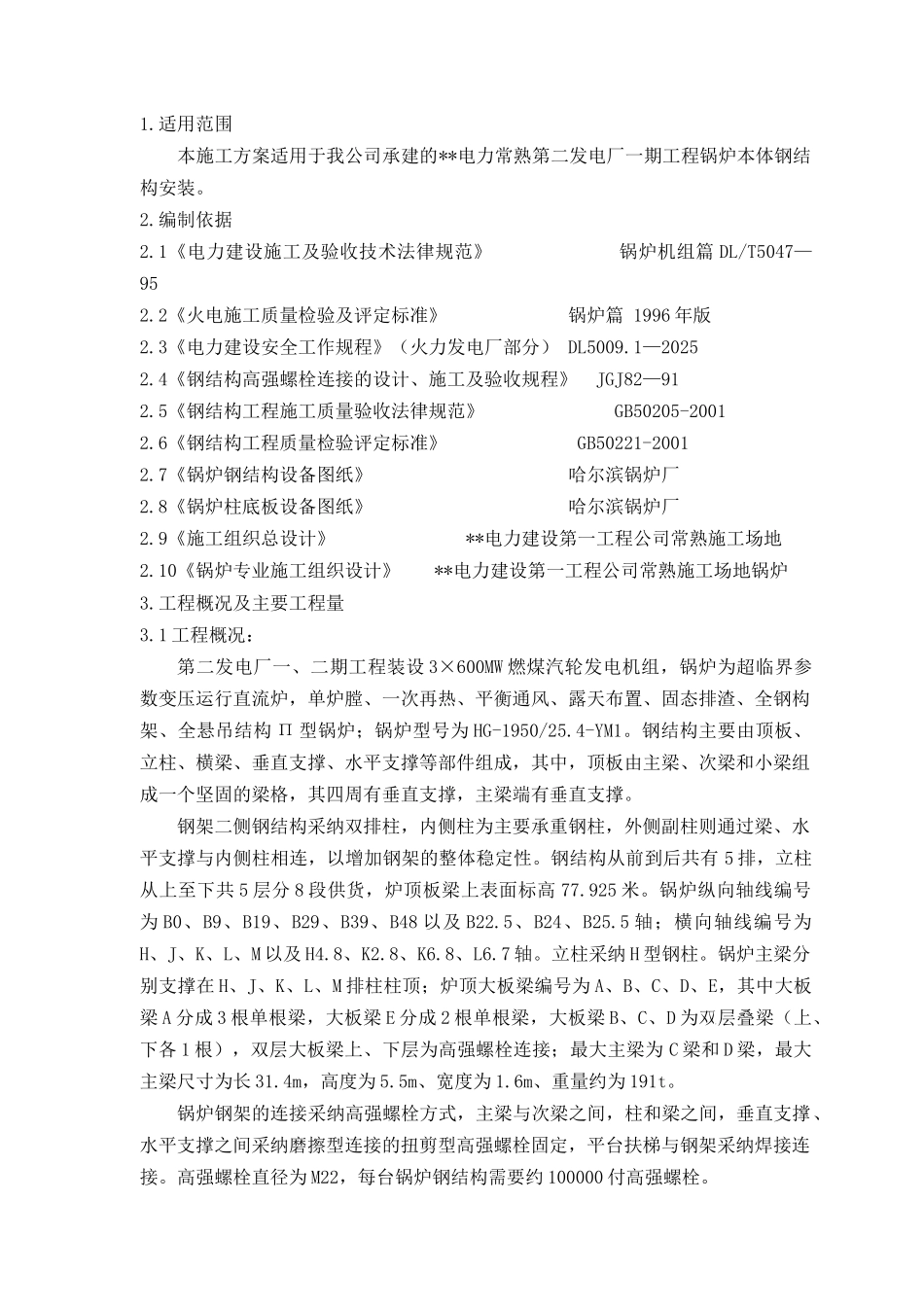

目 录1. 适用范围2. 编制依据 3. 工程概况及主要工程量4. 作业人员的资格和要求5. 主要施工机械及工器具配备6. 施工准备7. 作业程序 8. 作业方法、工艺要求及质量标准9. 工序交接及成品保护10.职业安全卫生和文明施工措施11.环境管理12.附录1.适用范围 本施工方案适用于我公司承建的**电力常熟第二发电厂一期工程锅炉本体钢结构安装。2.编制依据2.1《电力建设施工及验收技术法律规范》 锅炉机组篇 DL/T5047—952.2《火电施工质量检验及评定标准》 锅炉篇 1996 年版2.3《电力建设安全工作规程》（火力发电厂部分） DL5009.1—20252.4《钢结构高强螺栓连接的设计、施工及验收规程》 JGJ82—912.5《钢结构工程施工质量验收法律规范》 GB50205-20012.6《钢结构工程质量检验评定标准》 GB50221-20012.7《锅炉钢结构设备图纸》 哈尔滨锅炉厂2.8《锅炉柱底板设备图纸》 哈尔滨锅炉厂2.9《施工组织总设计》 **电力建设第一工程公司常熟施工场地2.10《锅炉专业施工组织设计》 **电力建设第一工程公司常熟施工场地锅炉3.工程概况及主要工程量 3.1 工程概况：第二发电厂一、二期工程装设 3×600MW 燃煤汽轮发电机组，锅炉为超临界参数变压运行直流炉，单炉膛、一次再热、平衡通风、露天布置、固态排渣、全钢构架、全悬吊结构 Π 型锅炉；锅炉型号为 HG-1950/25.4-YM1。钢结构主要由顶板、立柱、横梁、垂直支撑、水平支撑等部件组成，其中，顶板由主梁、次梁和小梁组成一个坚固的梁格，其四周有垂直支撑，主梁端有垂直支撑。钢架二侧钢结构采纳双排柱，内侧柱为主要承重钢柱，外侧副柱则通过梁、水平支撑与内侧柱相连，以增加钢架的整体稳定性。钢结构从前到后共有 5 排，立柱从上至下共 5 层分 8 段供货，炉顶板梁上表面标高 77.925 米。锅炉纵向轴线编号为 B0、B9、B19、B29、B39、B48 以及 B22.5、B24、B25.5 轴；横向轴线编号为H、J、K、L、M 以及 H4.8、K2.8、K6.8、L6.7 轴。立柱采纳 H 型钢柱。锅炉主梁分别支撑在 H、J、K、L、M 排柱柱顶；炉顶大板梁编号为 A、B、C、D、E，其中大板梁 A 分成 3 根单根梁，大板梁 E 分成 2 根单根梁，大板梁 B、C、D 为双层叠梁（上、下各 1 根），双层大板梁上、下层为高强螺栓连接；最大主梁为 C 梁和 D 梁，最大主梁尺寸为长 31.4m，高度为 5.5m、宽度为 1.6m、重量约为 191t。锅炉钢架的连接采纳高强螺栓方式，主梁与次梁之间，柱和梁之...
