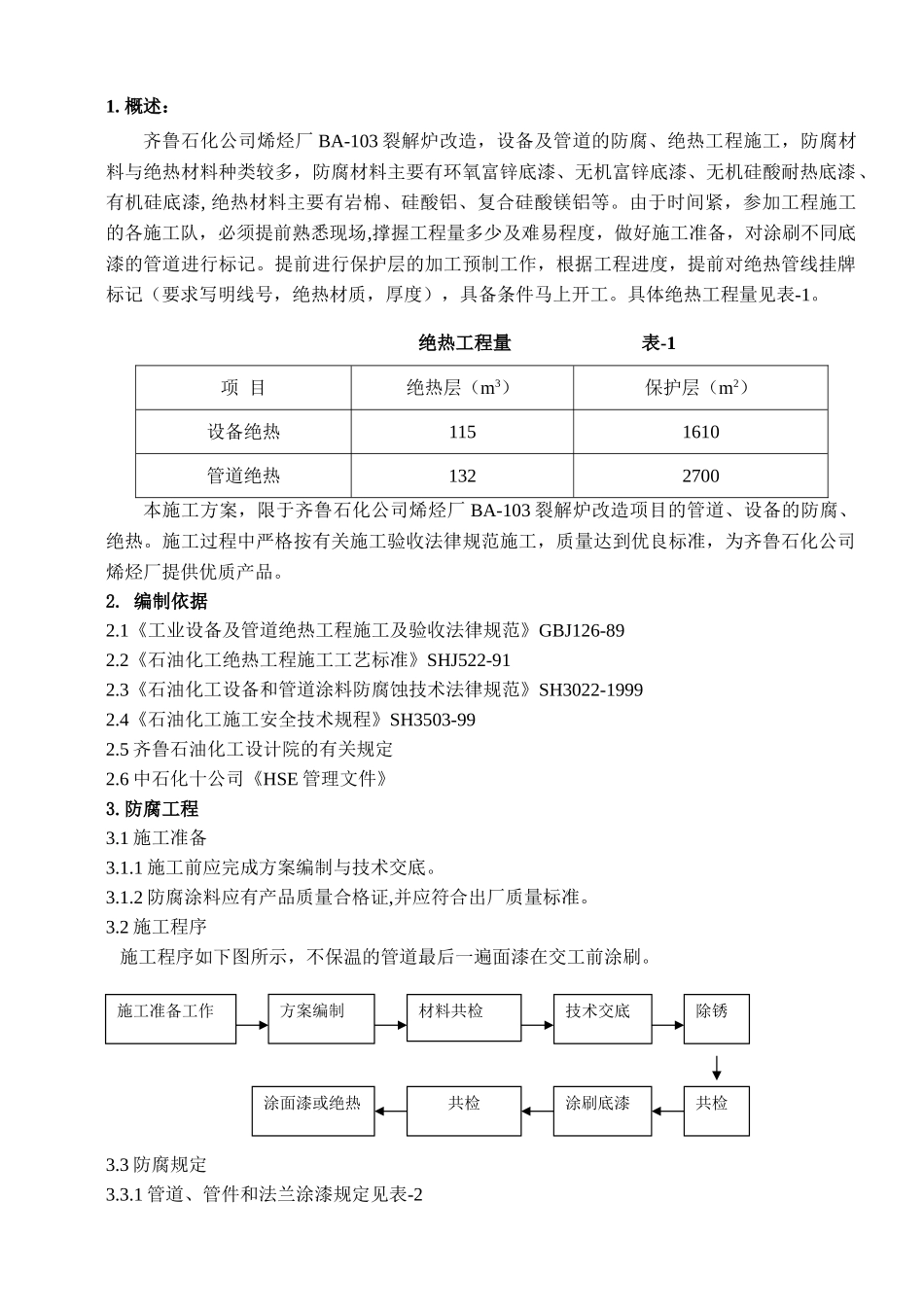

1. 概述：齐鲁石化公司烯烃厂 BA-103 裂解炉改造，设备及管道的防腐、绝热工程施工，防腐材料与绝热材料种类较多，防腐材料主要有环氧富锌底漆、无机富锌底漆、无机硅酸耐热底漆、有机硅底漆, 绝热材料主要有岩棉、硅酸铝、复合硅酸镁铝等。由于时间紧，参加工程施工的各施工队，必须提前熟悉现场,撑握工程量多少及难易程度，做好施工准备，对涂刷不同底漆的管道进行标记。提前进行保护层的加工预制工作，根据工程进度，提前对绝热管线挂牌标记（要求写明线号，绝热材质，厚度），具备条件马上开工。具体绝热工程量见表-1。 绝热工程量 表-1项 目绝热层（m3）保护层（m2）设备绝热1151610管道绝热1322700本施工方案，限于齐鲁石化公司烯烃厂 BA-103 裂解炉改造项目的管道、设备的防腐、绝热。施工过程中严格按有关施工验收法律规范施工，质量达到优良标准，为齐鲁石化公司烯烃厂提供优质产品。2. 编制依据2.1《工业设备及管道绝热工程施工及验收法律规范》GBJ126-892.2《石油化工绝热工程施工工艺标准》SHJ522-912.3《石油化工设备和管道涂料防腐蚀技术法律规范》SH3022-19992.4《石油化工施工安全技术规程》SH3503-992.5 齐鲁石油化工设计院的有关规定2.6 中石化十公司《HSE 管理文件》3.防腐工程3.1 施工准备3.1.1 施工前应完成方案编制与技术交底。3.1.2 防腐涂料应有产品质量合格证,并应符合出厂质量标准。3.2 施工程序 施工程序如下图所示，不保温的管道最后一遍面漆在交工前涂刷。 3.3 防腐规定3.3.1 管道、管件和法兰涂漆规定见表-2施工准备工作方案编制材料共检技术交底除锈共检涂刷底漆共检涂面漆或绝热 管道、管件和法兰涂漆 表-2代 号使用场合现 场 涂 漆HB-106保温碳钢管道 t≤100℃表面用动力工具清理(St3)底漆：二层环氧富锌漆FH-150保温碳钢管道100≤t≤150℃表面用动力工具清理(St3)底漆：二层无机富锌底漆FH-250保温碳钢管道150≤t≤250℃表面用动力工具清理(St3)底漆：二层无机硅酸耐热底漆FH-400保温碳钢管道 t＞250℃表面用动力工具清理(St3)底漆：二层有机硅底漆4.绝热工程4.1 绝热材料准备4.1.1 绝热材料应有出厂合格证和质量证明书，具体数据应符合法律规范要求，并应符合中国石化质量标准。4.1.2 绝热材料及其制品，其容重为 100-150kg/m3,具体见附表一。4.1.3 绝热材料及其制品，应具有耐燃性能、膨胀性能和防潮性能的数据或说明书，并应符合设计要求。 4.1.4 绝热材料及其制品，其...
