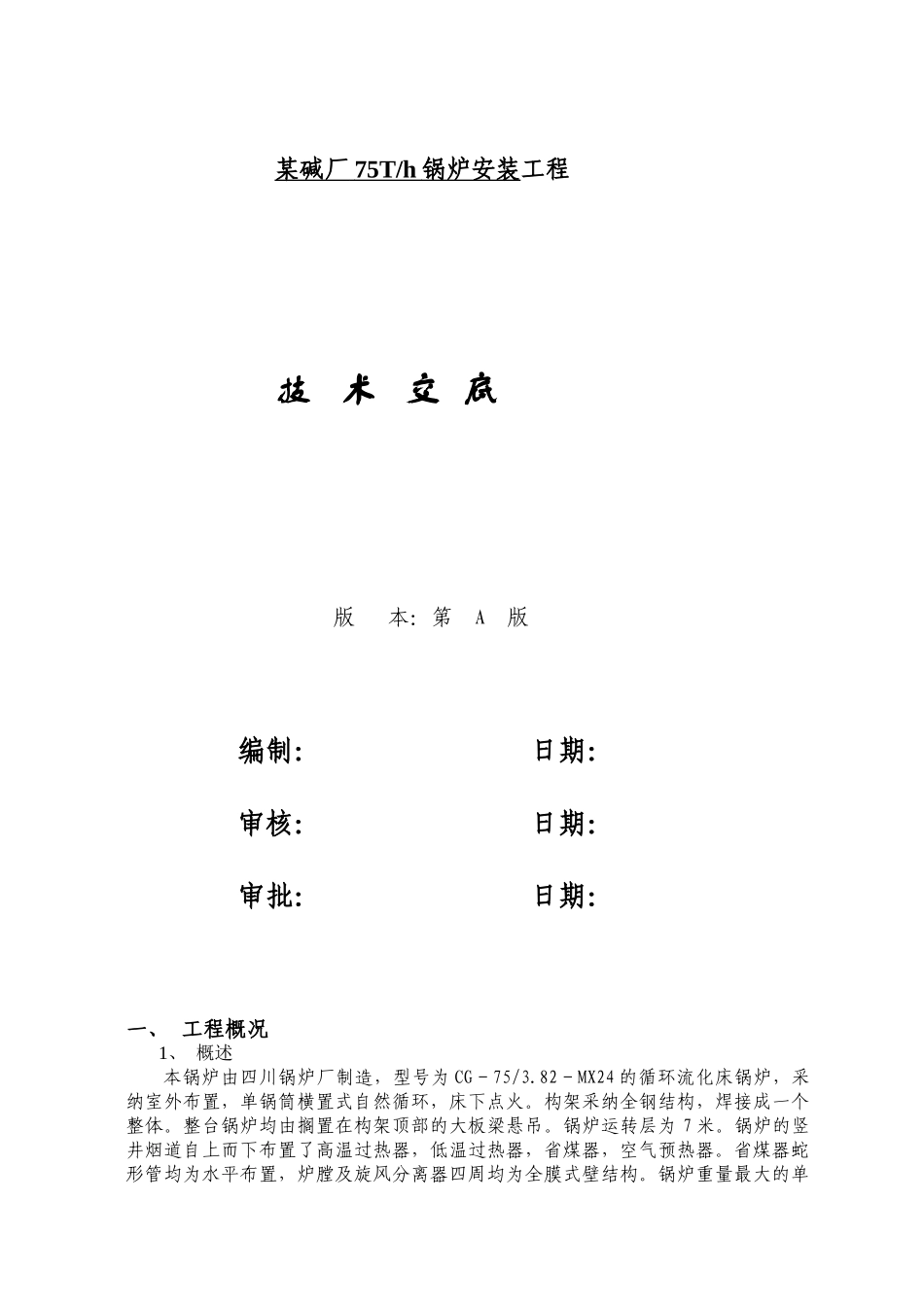

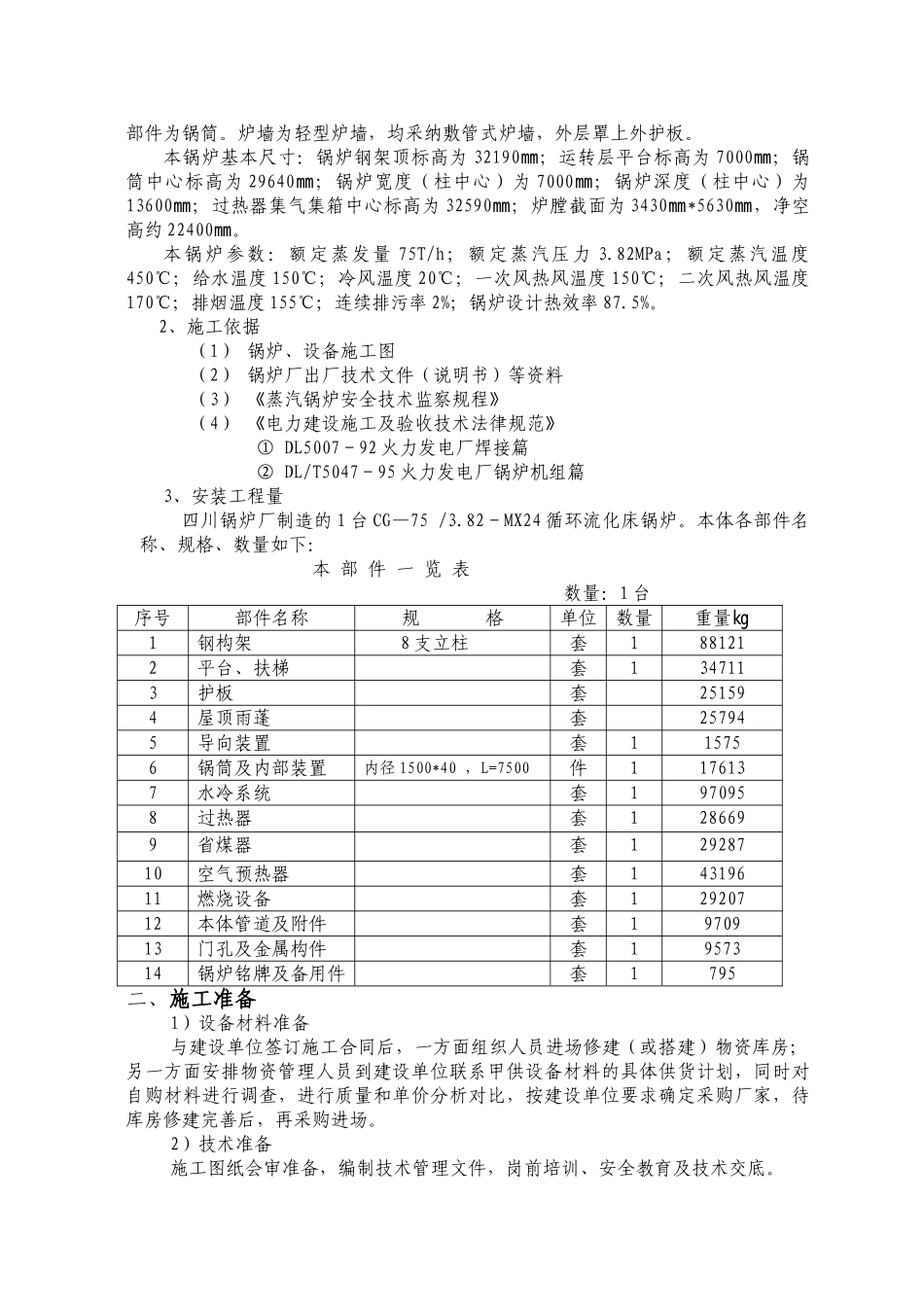

某碱厂 75T/h 锅炉安装 工程技 术 交 底版 本：第 A 版 编制： 日期：审核： 日期：审批： 日期：一、 工程概况1、 概述本锅炉由四川锅炉厂制造，型号为 CG－75/3.82－MX24 的循环流化床锅炉，采纳室外布置，单锅筒横置式自然循环，床下点火。构架采纳全钢结构，焊接成一个整体。整台锅炉均由搁置在构架顶部的大板梁悬吊。锅炉运转层为 7 米。锅炉的竖井烟道自上而下布置了高温过热器，低温过热器，省煤器，空气预热器。省煤器蛇形管均为水平布置，炉膛及旋风分离器四周均为全膜式壁结构。锅炉重量最大的单部件为锅筒。炉墙为轻型炉墙，均采纳敷管式炉墙，外层罩上外护板。本锅炉基本尺寸：锅炉钢架顶标高为 32190；运转层平台标高为㎜7000；锅㎜筒中心标高为 29640；锅炉宽度（柱中心）为㎜7000；锅炉深度（柱中心）为㎜13600；过热器集气集箱中心标高为㎜32590；炉膛截面为㎜3430㎜*5630，净空㎜高约 22400。㎜本锅炉参数：额定蒸发量 75T/h；额定蒸汽压力 3.82MPa；额定蒸汽温度450℃；给水温度 150℃；冷风温度 20℃；一次风热风温度 150℃；二次风热风温度170℃；排烟温度 155℃；连续排污率 2%；锅炉设计热效率 87.5%。2、施工依据（1） 锅炉、设备施工图（2） 锅炉厂出厂技术文件（说明书）等资料（3） 《蒸汽锅炉安全技术监察规程》（4） 《电力建设施工及验收技术法律规范》① DL5007－92 火力发电厂焊接篇② DL/T5047－95 火力发电厂锅炉机组篇3、安装工程量四川锅炉厂制造的 1 台 CG—75 /3.82－MX24 循环流化床锅炉。本体各部件名称、规格、数量如下：本 部 件 一 览 表 数量：1 台 序号部件名称规 格单位数量重量㎏1钢构架8 支立柱套1881212平台、扶梯套1347113护板套251594屋顶雨蓬套257945导向装置套115756锅筒及内部装置内径 1500*40 ，L=7500件1176137水冷系统套1970958过热器套1286699省煤器套12928710空气预热器套14319611燃烧设备套12920712本体管道及附件套1970913门孔及金属构件套1957314锅炉铭牌及备用件套1795二、施工准备1）设备材料准备与建设单位签订施工合同后，一方面组织人员进场修建（或搭建）物资库房；另一方面安排物资管理人员到建设单位联系甲供设备材料的具体供货计划，同时对自购材料进行调查，进行质量和单价分析对比，按建设单位要求确定采购厂家，待库房修建完善后，再采购进场。2）技术准备施工图纸会审准备，编制技术管理文件，岗前培训、安全...
