某综合楼电缆敷设施工方案

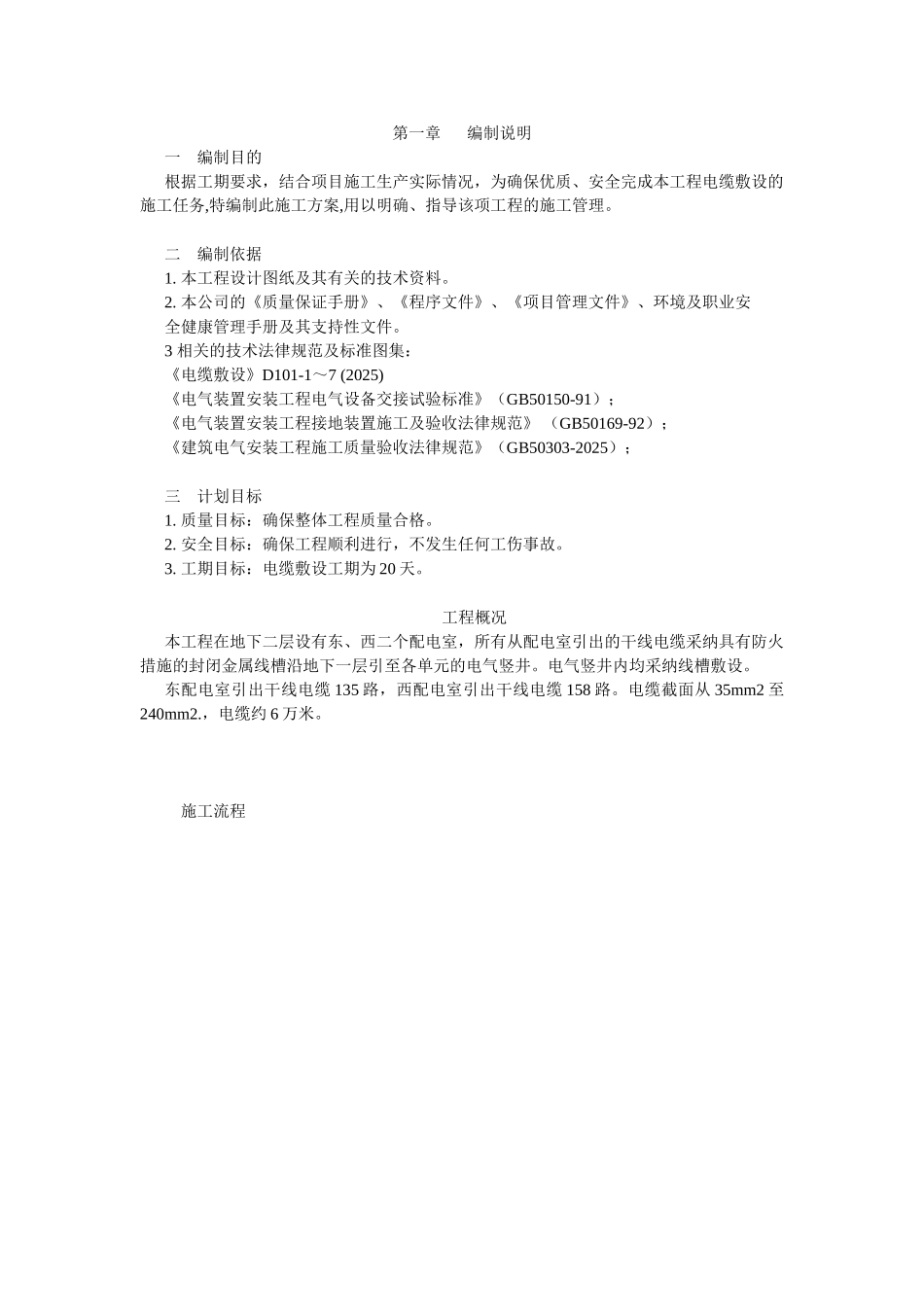

第一章编制说明一 编制目的 根据工期要求，结合项目施工生产实际情况，为确保优质、安全完成本工程电缆敷设的施工任务,特编制此施工方案,用以明确、指导该项工程的施工管理。二 编制依据 1. 本工程设计图纸及其有关的技术资料。 2. 本公司的《质量保证手册》、《程序文件》、《项目管理文件》、环境及职业安全健康管理手册及其支持性文件。 3 相关的技术法律规范及标准图集： 《电缆敷设》D101-1～7 (2025) 《电气装置安装工程电气设备交接试验标准》（GB50150-91）； 《电气装置安装工程接地装置施工及验收法律规范》 （GB50169-92）； 《建筑电气安装工程施工质量验收法律规范》（GB50303-2025）；三 计划目标 1. 质量目标：确保整体工程质量合格。 2. 安全目标：确保工程顺利进行，不发生任何工伤事故。 3. 工期目标：电缆敷设工期为 20 天。工程概况本工程在地下二层设有东、西二个配电室，所有从配电室引出的干线电缆采纳具有防火措施的封闭金属线槽沿地下一层引至各单元的电气竖井。电气竖井内均采纳线槽敷设。东配电室引出干线电缆 135 路，西配电室引出干线电缆 158 路。电缆截面从 35mm2 至240mm2.，电缆约 6 万米。 施工流程 第三章 施工准备一 作业条件 1. 作业条件要求 （1） 电缆线路的安装工程应按施工图进行施工。 （2） 与电缆线路安装有关的建筑物、构筑物的土建工程质量，应符合国家现行的建筑工程施工及质量验收法律规范中的有关规定。 （3） 电缆安装前，土建工作应具备下列条件： a. 预留孔洞、预埋件符合设计要求，预埋件埋设牢固。 b. 电缆竖井及人孔等处的地坪及抹面工作结束。 c. 电缆线路敷设前，土建应完成的工作必须完成。 d. 有较宽的操作场地，施工现场洁净，并备有 220V 沟通电源。 2. 施工前准备 （1）电缆的技术准备已完成。 （2）电缆线路两端连接的电气设备(或接线箱、盒)应安装完毕或已就位，敷设电缆的通道无堵塞。 （3）电缆桥架、电缆托盘、电缆支架及电缆管道已安装完毕，并验收合格。 （4）电缆沿线的照明满足施工要求。 （5）敷设电缆施工机具及施工用料已准备好，支架已搭设完毕，且符合安全要求。 （6）电缆线路施工方案或施工组织设计已经编制，并已审批，工程任务单已下达。 （7）电缆型号规格及长度与设计资料核对无误。 （8）敷设前，应对电缆进行外观检查及绝缘电阻试验，并达到合格要求。 （9） 临时联络指挥系统的设置。 ...
