某综合楼电气试验施工技术交底

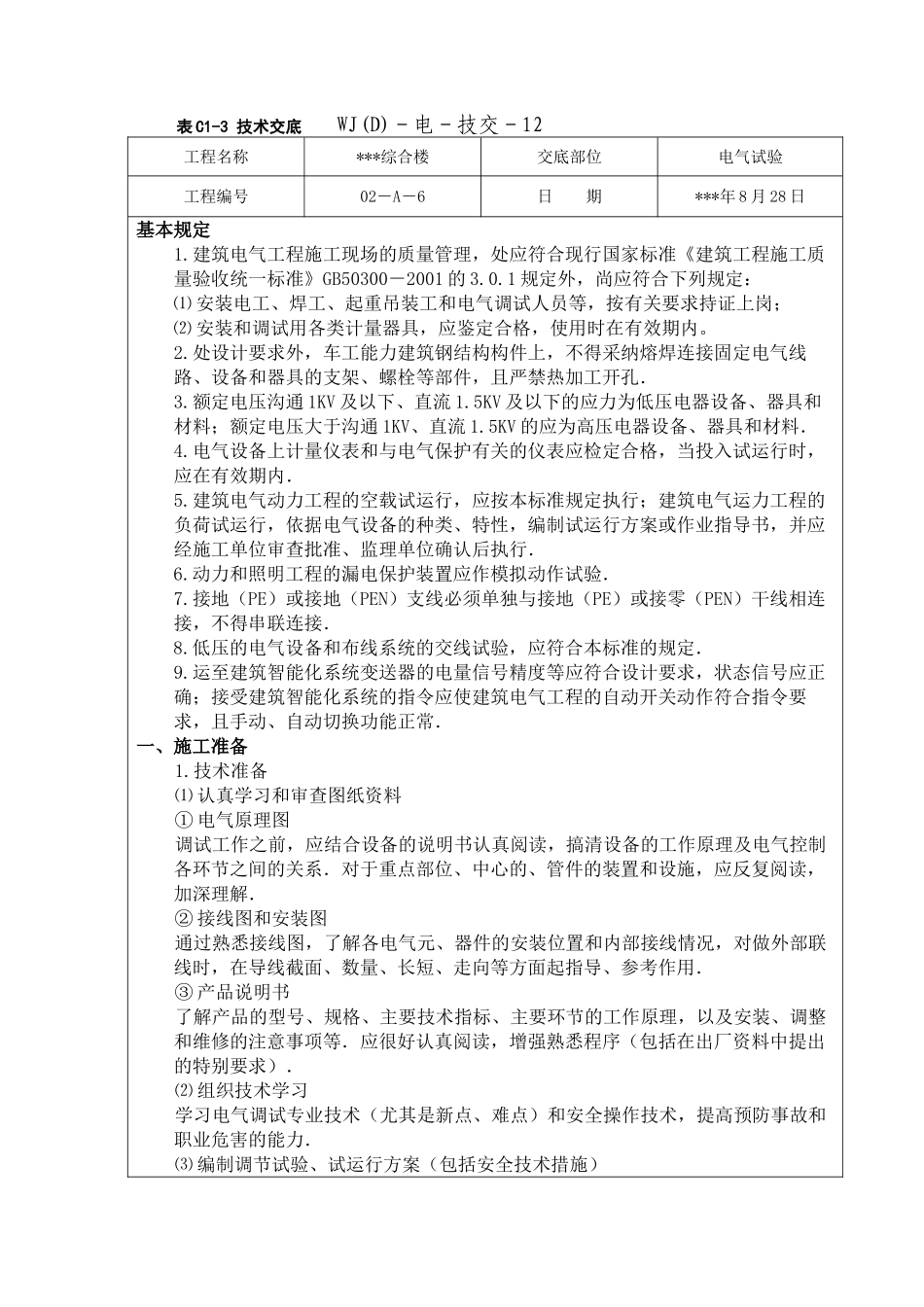

表 C1-3 技术交底 WJ(D)－电－技交－12工程名称***综合楼交底部位电气试验工程编号02－A－6日 期***年 8 月 28 日基本规定1.建筑电气工程施工现场的质量管理，处应符合现行国家标准《建筑工程施工质量验收统一标准》GB50300－2001 的 3.0.1 规定外，尚应符合下列规定：⑴ 安装电工、焊工、起重吊装工和电气调试人员等，按有关要求持证上岗；⑵ 安装和调试用各类计量器具，应鉴定合格，使用时在有效期内。2.处设计要求外，车工能力建筑钢结构构件上，不得采纳熔焊连接固定电气线路、设备和器具的支架、螺栓等部件，且严禁热加工开孔．3.额定电压沟通 1KV 及以下、直流 1.5KV 及以下的应力为低压电器设备、器具和材料；额定电压大于沟通 1KV、直流 1.5KV 的应为高压电器设备、器具和材料．4.电气设备上计量仪表和与电气保护有关的仪表应检定合格，当投入试运行时，应在有效期内．5.建筑电气动力工程的空载试运行，应按本标准规定执行；建筑电气运力工程的负荷试运行，依据电气设备的种类、特性，编制试运行方案或作业指导书，并应经施工单位审查批准、监理单位确认后执行．6.动力和照明工程的漏电保护装置应作模拟动作试验．7.接地（PE）或接地（PEN）支线必须单独与接地（PE）或接零（PEN）干线相连接，不得串联连接．8.低压的电气设备和布线系统的交线试验，应符合本标准的规定．9.运至建筑智能化系统变送器的电量信号精度等应符合设计要求，状态信号应正确；接受建筑智能化系统的指令应使建筑电气工程的自动开关动作符合指令要求，且手动、自动切换功能正常．一、施工准备1.技术准备⑴ 认真学习和审查图纸资料① 电气原理图调试工作之前，应结合设备的说明书认真阅读，搞清设备的工作原理及电气控制各环节之间的关系．对于重点部位、中心的、管件的装置和设施，应反复阅读，加深理解．② 接线图和安装图通过熟悉接线图，了解各电气元、器件的安装位置和内部接线情况，对做外部联线时，在导线截面、数量、长短、走向等方面起指导、参考作用．③ 产品说明书了解产品的型号、规格、主要技术指标、主要环节的工作原理，以及安装、调整和维修的注意事项等．应很好认真阅读，增强熟悉程序（包括在出厂资料中提出的特别要求）．⑵ 组织技术学习学习电气调试专业技术（尤其是新点、难点）和安全操作技术，提高预防事故和职业危害的能力．⑶ 编制调节试验、试运行方案（包括安全技术措施）① 试运行的目的；② 试运行的范围；...
