某锅炉汽包吊装工程监理作业指导书

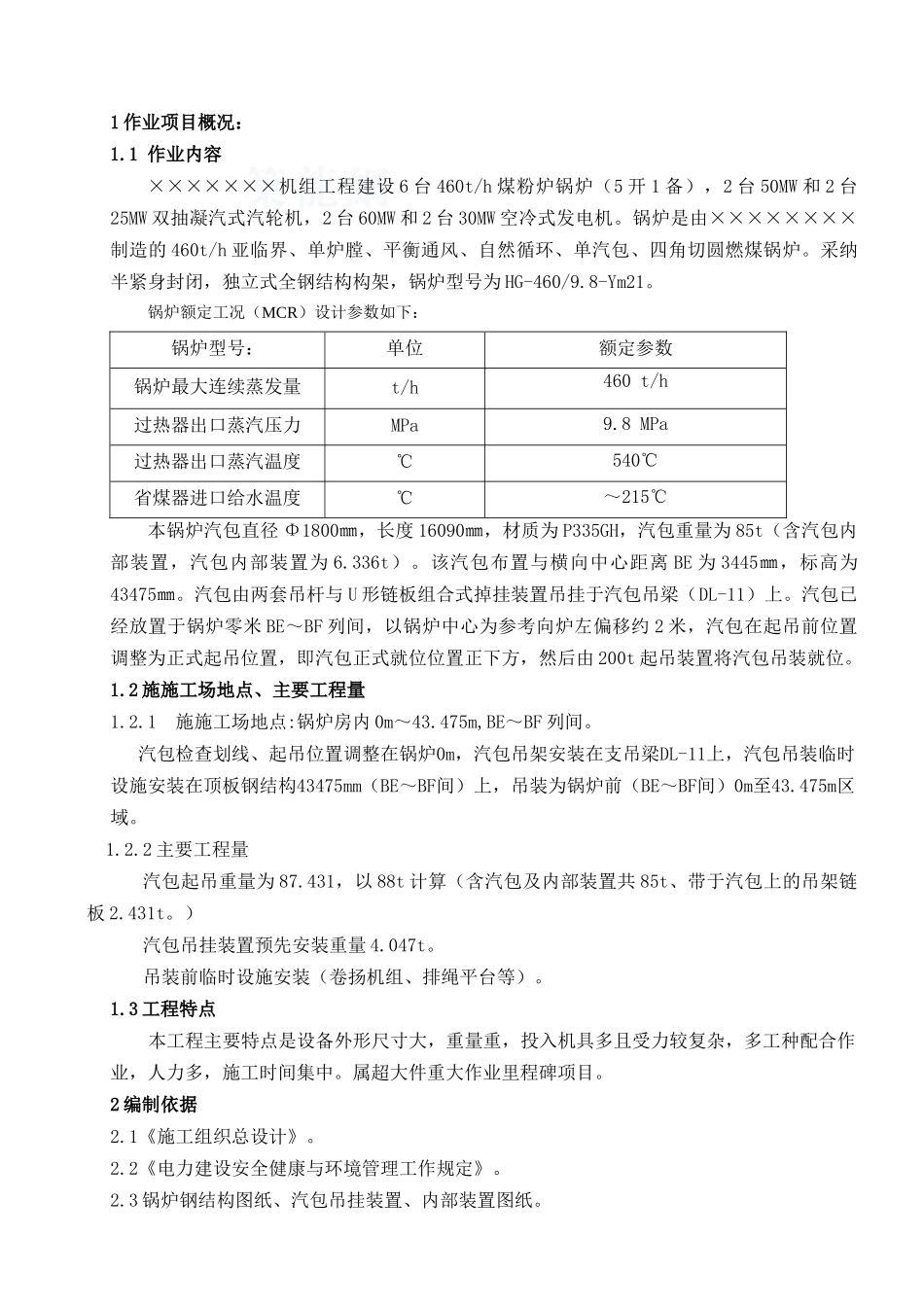

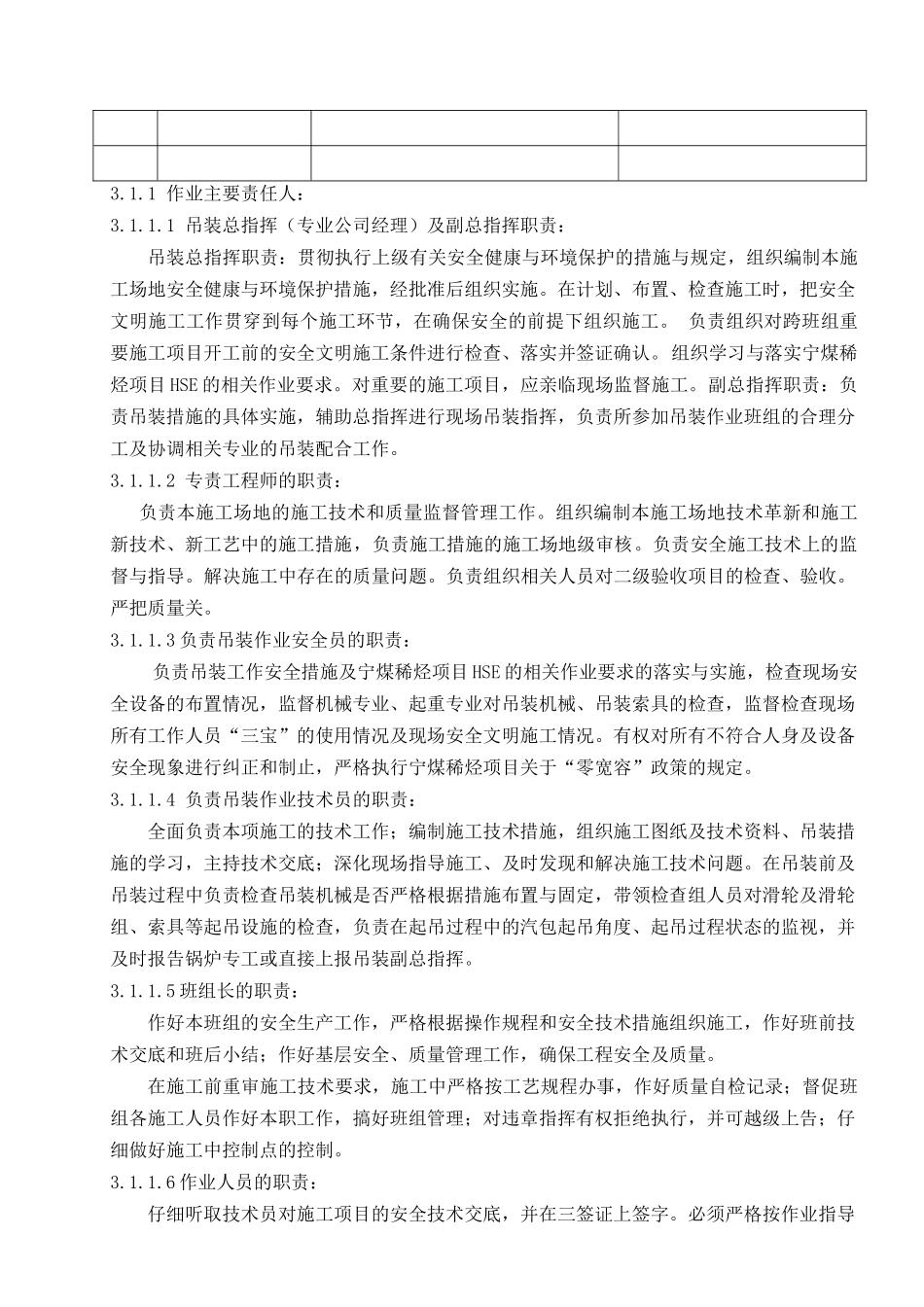

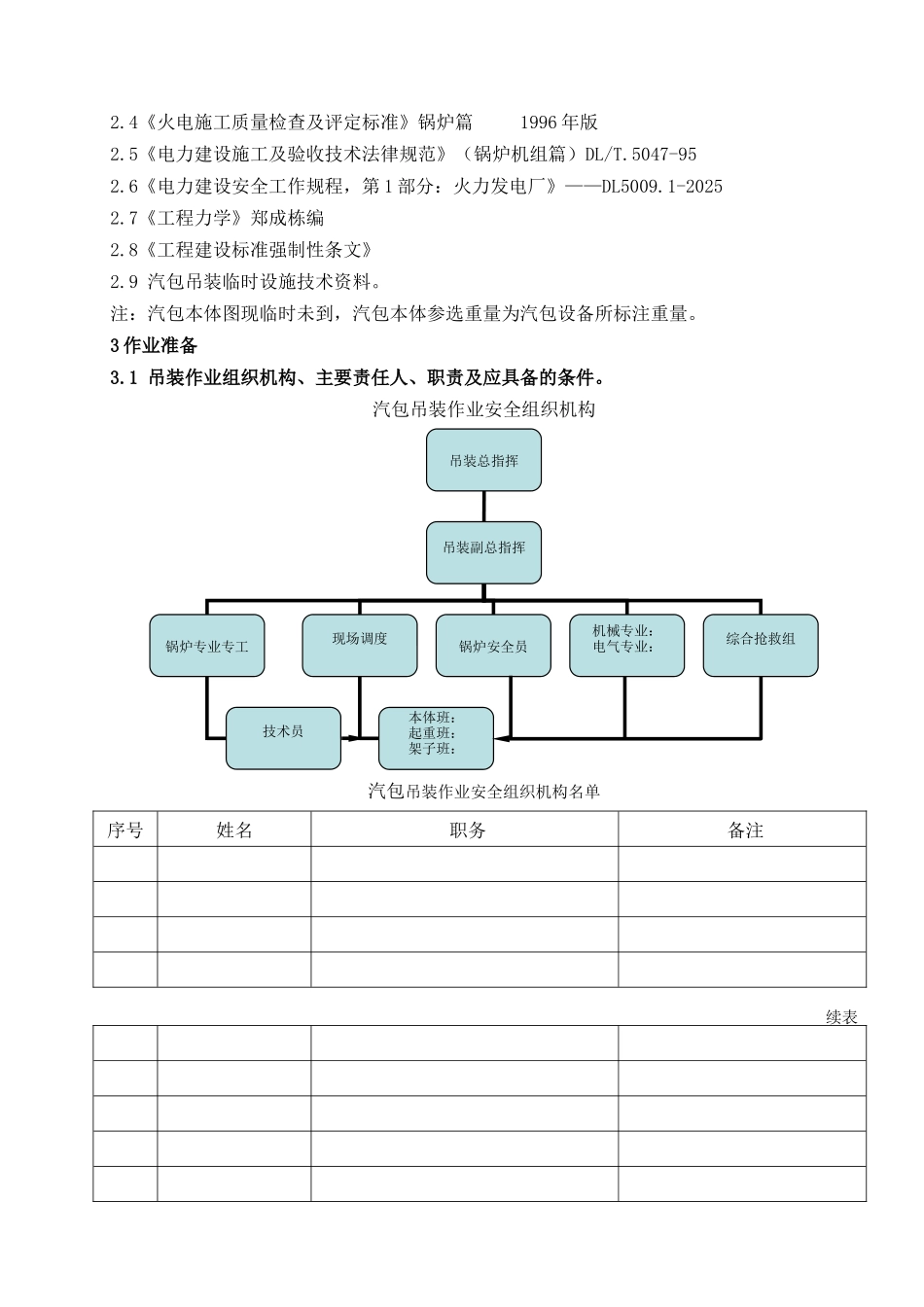

1 作业项目概况：1.1 作业内容×××××××机组工程建设 6 台 460t/h 煤粉炉锅炉（5 开 1 备），2 台 50MW 和 2 台25MW 双抽凝汽式汽轮机，2 台 60MW 和 2 台 30MW 空冷式发电机。锅炉是由××××××××制造的 460t/h 亚临界、单炉膛、平衡通风、自然循环、单汽包、四角切圆燃煤锅炉。采纳半紧身封闭，独立式全钢结构构架，锅炉型号为 HG-460/9.8-Ym21。锅炉额定工况（MCR）设计参数如下：锅炉型号：单位额定参数锅炉最大连续蒸发量t/h460 t/h过热器出口蒸汽压力MPa9.8 MPa过热器出口蒸汽温度℃540℃省煤器进口给水温度℃～215℃本锅炉汽包直径 Φ1800㎜，长度 16090㎜，材质为 P335GH，汽包重量为 85t（含汽包内部装置，汽包内部装置为 6.336t）。该汽包布置与横向中心距离 BE 为 3445㎜，标高为43475㎜。汽包由两套吊杆与 U 形链板组合式掉挂装置吊挂于汽包吊梁（DL-11）上。汽包已经放置于锅炉零米 BE～BF 列间，以锅炉中心为参考向炉左偏移约 2 米，汽包在起吊前位置调整为正式起吊位置，即汽包正式就位位置正下方，然后由 200t 起吊装置将汽包吊装就位。1.2 施施工场地点、主要工程量1.2.1 施施工场地点:锅炉房内 0m～43.475m,BE～BF 列间。 汽包检查划线、起吊位置调整在锅炉0m，汽包吊架安装在支吊梁DL-11上，汽包吊装临时设施安装在顶板钢结构43475mm（BE～BF间）上，吊装为锅炉前（BE～BF间）0m至43.475m区域。 1.2.2 主要工程量汽包起吊重量为 87.431，以 88t 计算（含汽包及内部装置共 85t、带于汽包上的吊架链板 2.431t。）汽包吊挂装置预先安装重量 4.047t。吊装前临时设施安装（卷扬机组、排绳平台等）。1.3 工程特点 本工程主要特点是设备外形尺寸大，重量重，投入机具多且受力较复杂，多工种配合作业，人力多，施工时间集中。属超大件重大作业里程碑项目。2 编制依据2.1《施工组织总设计》。2.2《电力建设安全健康与环境管理工作规定》。2.3 锅炉钢结构图纸、汽包吊挂装置、内部装置图纸。2.4《火电施工质量检查及评定标准》锅炉篇 1996 年版2.5《电力建设施工及验收技术法律规范》（锅炉机组篇）DL/T.5047-952.6《电力建设安全工作规程，第 1 部分：火力发电厂》——DL5009.1-20252.7《工程力学》郑成栋编2.8《工程建设标准强制性条文》2.9 汽包吊装临时设施技术资料。注：汽包本体图现临时未到，汽包本体参选重量为汽包设备所标注重量。3 作业准备3.1 ...
