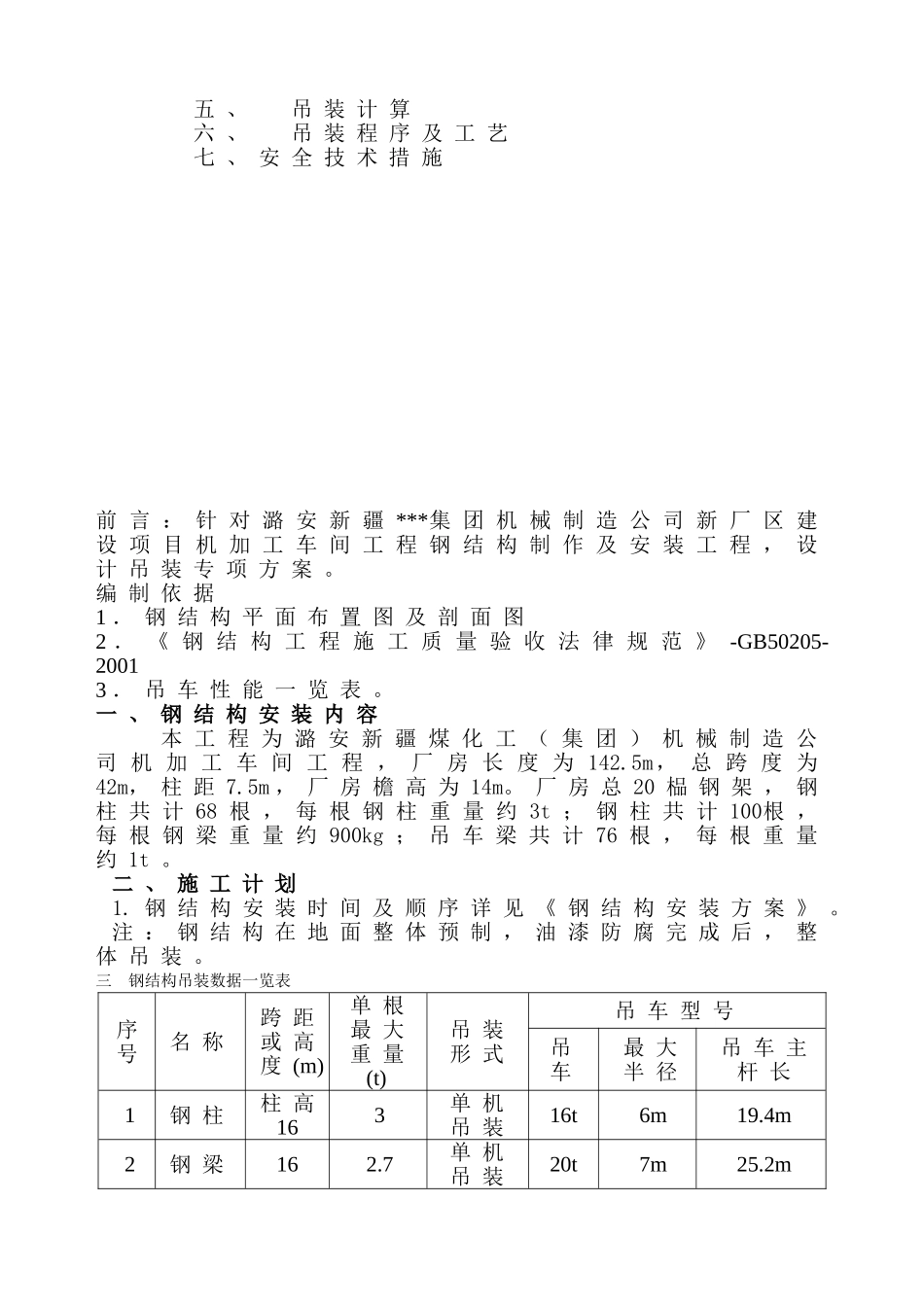

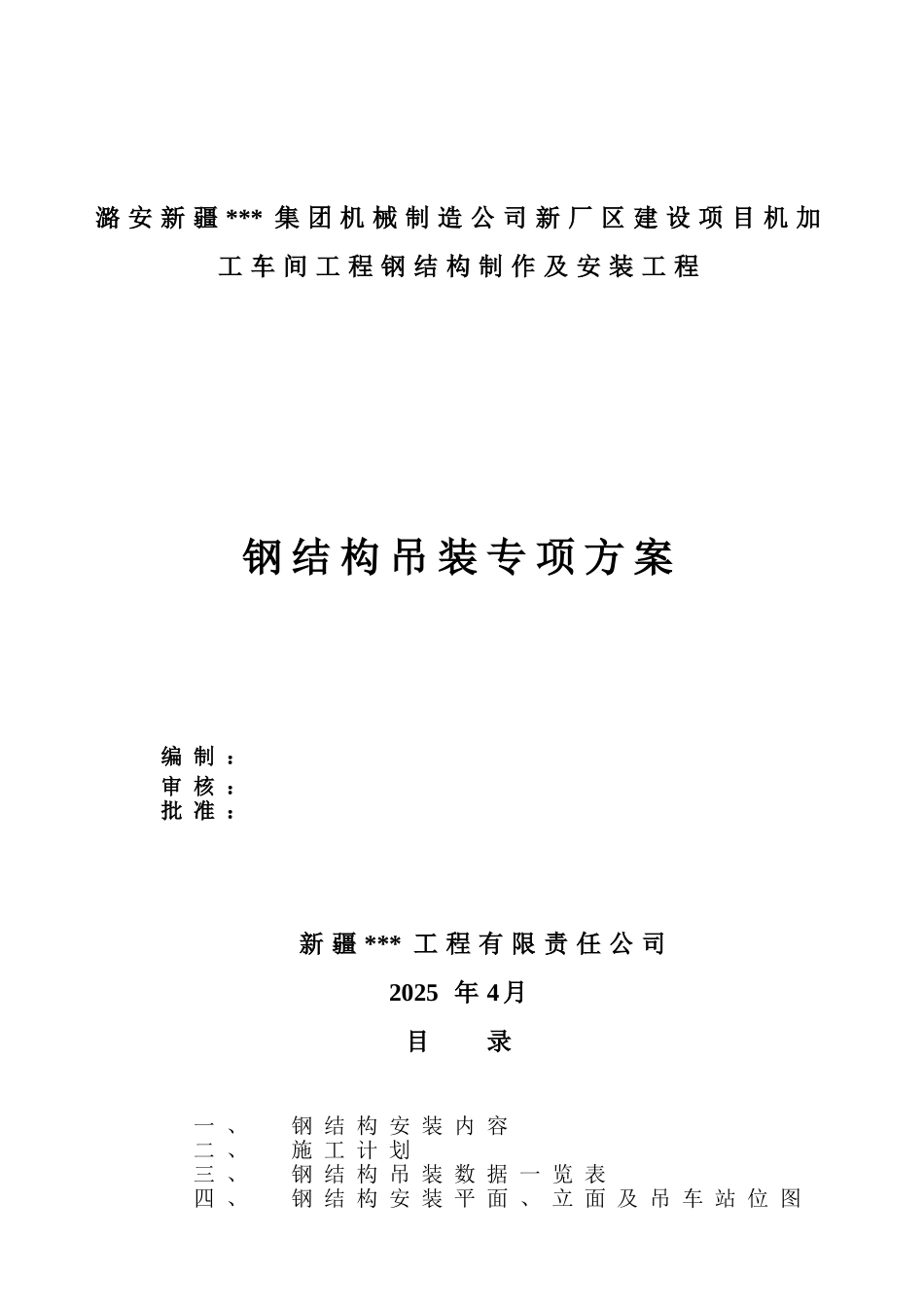

潞 安 新 疆 *** 集 团 机 械 制 造 公 司 新 厂 区 建 设 项 目 机 加工 车 间 工 程 钢 结 构 制 作 及 安 装 工 程钢 结 构 吊 装 专 项 方 案 编 制 ： 审 核 ： 批 准 ：新 疆 *** 工 程 有 限 责 任 公 司2025 年 4 月目 录一 、钢 结 构 安 装 内 容二 、施 工 计 划三 、钢 结 构 吊 装 数 据 一 览 表四 、钢 结 构 安 装 平 面 、 立 面 及 吊 车 站 位 图五 、吊 装 计 算六 、吊 装 程 序 及 工 艺七 、 安 全 技 术 措 施前 言 ： 针 对 潞 安 新 疆 ***集 团 机 械 制 造 公 司 新 厂 区 建设 项 目 机 加 工 车 间 工 程 钢 结 构 制 作 及 安 装 工 程 ， 设计 吊 装 专 项 方 案 。编 制 依 据1 ． 钢 结 构 平 面 布 置 图 及 剖 面 图2 ． 《 钢 结 构 工 程 施 工 质 量 验 收 法 律 规 范 》 -GB50205-20013 ． 吊 车 性 能 一 览 表 。一 、 钢 结 构 安 装 内 容本 工 程 为 潞 安 新 疆 煤 化 工 （ 集 团 ） 机 械 制 造 公司 机 加 工 车 间 工 程 ， 厂 房 长 度 为 142.5m， 总 跨 度 为42m， 柱 距 7.5m ， 厂 房 檐 高 为 14m。 厂 房 总 20 榀 钢 架 ， 钢柱 共 计 68 根 ， 每 根 钢 柱 重 量 约 3t ； 钢 柱 共 计 100根 ，每 根 钢 梁 重 量 约 900kg ； 吊 车 梁 共 计 76 根 ， 每 根 重 量约 1t 。二 、 施 工 计 划1. 钢 结 构 安 装 时 间 及 顺 序 详 见 《 钢 结 构 安 装 方 案 》 。 注 ： 钢 结 构 在 地 面 整 体 预 制 ， 油 漆 防 腐 完 成 后 ， 整体 吊 装 。三 钢结构吊装数据一览表序号名 称跨 距或 高度 (m)单 根最 大重 量(t)吊 装形 式吊 车 型 号吊车最 大半 径吊 车 主杆 长1钢 柱柱 高163单 机吊 装16t6m19.4m2钢 梁162.7单 机吊 装20t7m25.2m3吊 车梁9.491.3单 机吊 装16t7m25.2m四 、 钢 结 构 安 装 平 面 、 立 面 图 及 吊 车 站 位 图五 、 柱 吊 装 计 算 :1 、 吊 钢 柱 受 力 分 析a) 计 算 吊 装 载 荷P=G...
