某高层住宅楼工程临电施工方案

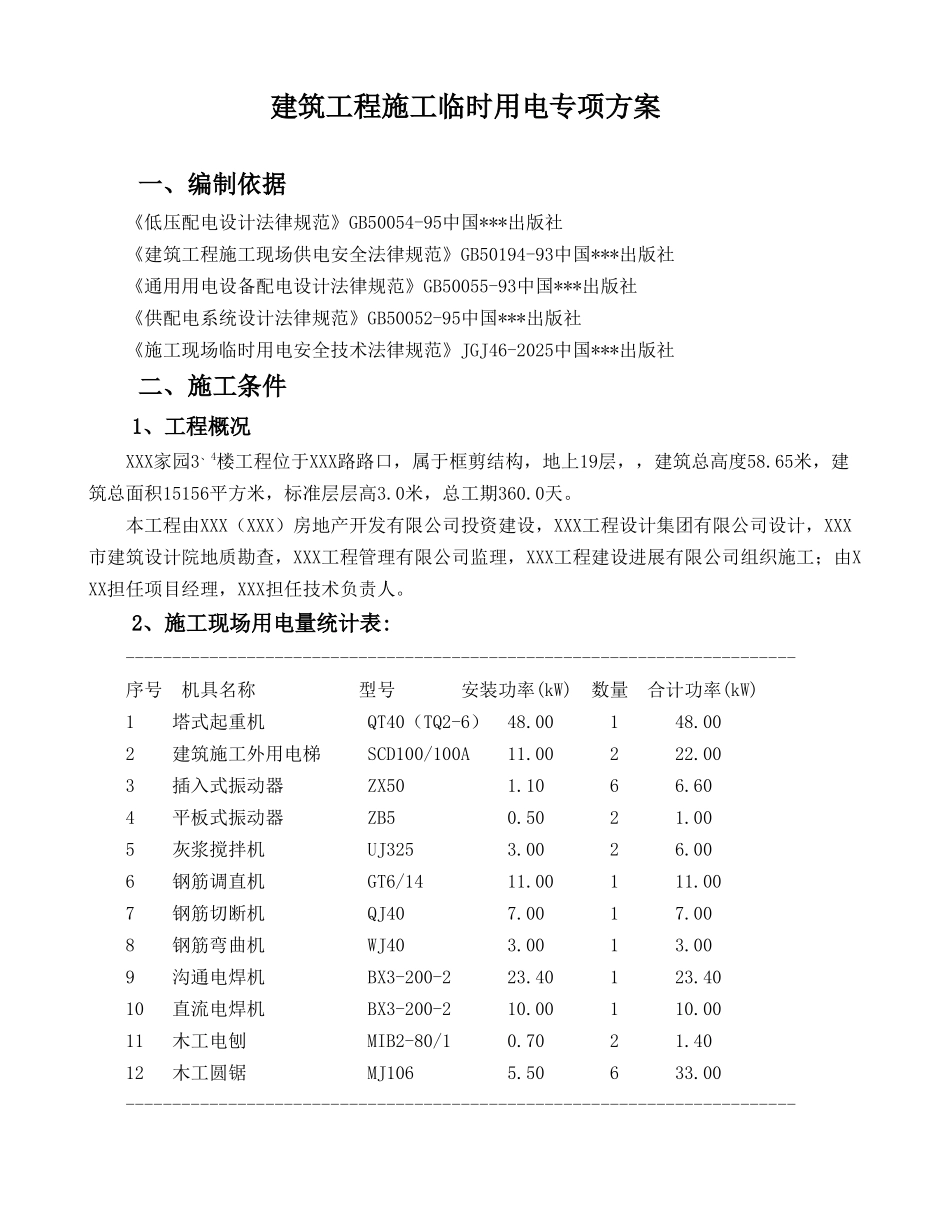

建筑工程施工临时用电专项方案 一、编制依据 《低压配电设计法律规范》GB50054-95中国***出版社 《建筑工程施工现场供电安全法律规范》GB50194-93中国***出版社 《通用用电设备配电设计法律规范》GB50055-93中国***出版社 《供配电系统设计法律规范》GB50052-95中国***出版社 《施工现场临时用电安全技术法律规范》JGJ46-2025中国***出版社 二、施工条件 1、工程概况 XXX家园3、4楼工程位于XXX路路口，属于框剪结构，地上19层，，建筑总高度58.65米，建筑总面积15156平方米，标准层层高3.0米，总工期360.0天。 本工程由XXX（XXX）房地产开发有限公司投资建设，XXX工程设计集团有限公司设计，XXX市建筑设计院地质勘查，XXX工程管理有限公司监理，XXX工程建设进展有限公司组织施工；由XXX担任项目经理，XXX担任技术负责人。 2、施工现场用电量统计表: ------------------------------------------------------------------------ 序号 机具名称 型号 安装功率(kW) 数量 合计功率(kW) 1 塔式起重机 QT40（TQ2-6） 48.00 1 48.00 2 建筑施工外用电梯 SCD100/100A 11.00 2 22.00 3 插入式振动器 ZX50 1.10 6 6.60 4 平板式振动器 ZB5 0.50 2 1.00 5 灰浆搅拌机 UJ325 3.00 2 6.00 6 钢筋调直机 GT6/14 11.00 1 11.00 7 钢筋切断机 QJ40 7.00 1 7.00 8 钢筋弯曲机 WJ40 3.00 1 3.00 9 沟通电焊机 BX3-200-2 23.40 1 23.40 10 直流电焊机 BX3-200-2 10.00 1 10.00 11 木工电刨 MIB2-80/1 0.70 2 1.40 12 木工圆锯 MJ106 5.50 6 33.00 ------------------------------------------------------------------------ 三、设计内容和步骤 1、现场勘探及初步设计: (1)本工程所在施工现场范围内无各种埋地管线。 (2)现场采纳380V低压供电，设一配电总箱，内有计量设备，采纳TN-S系统供电。 (3)根据施工现场用电设备布置情况，采纳导线穿钢管埋地敷设，布置位置及线路走向参见临时配电系统图及现场平面图，采纳三级配电，两极防护。 (4)根据《JGJ46-2025》规定制定施工组织设计，接地电阻R≤4Ω。 2、确定用电负荷: (1)、塔式起重机 Kx = 0.20 Cosφ = 0.60 tgφ = 1.33 将Jc =40%统一换算到Jc1 =25%的额定容量 Pe = n×(Jc/Jc1)1/2×Pn =1×(0.40/0.25)1/2×48.00 = 60.72 kW Pjs = Kx×Pe =0.20×60.72 = 12.14kW (2)、建筑施工...
