框剪结构住宅小区钢管扣件式双排双立杆外墙脚手架施工方案

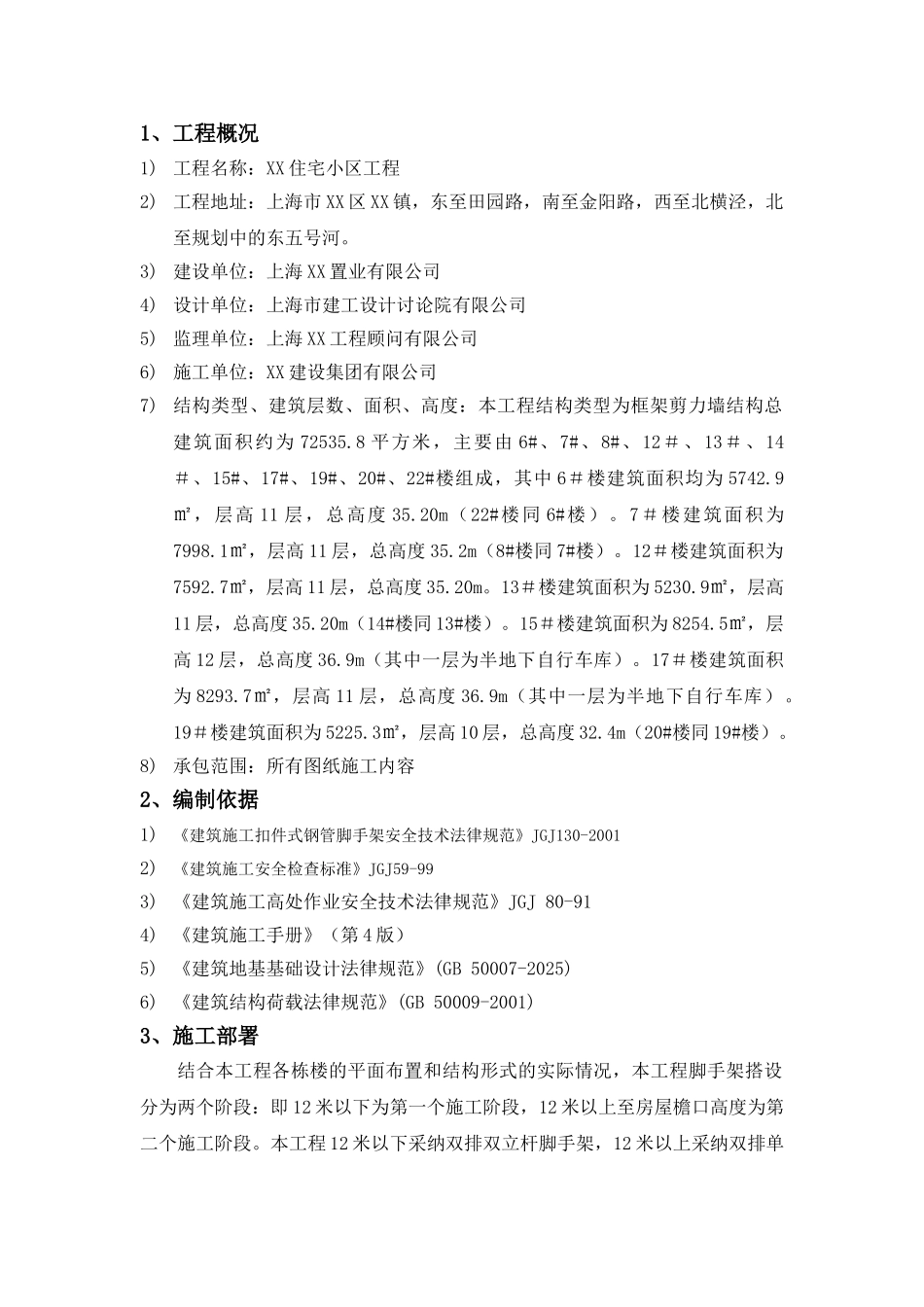

1、工程概况1) 工程名称：XX 住宅小区工程2) 工程地址：上海市 XX 区 XX 镇，东至田园路，南至金阳路，西至北横泾，北至规划中的东五号河。3) 建设单位：上海 XX 置业有限公司4) 设计单位：上海市建工设计讨论院有限公司5) 监理单位：上海 XX 工程顾问有限公司6) 施工单位：XX 建设集团有限公司7) 结构类型、建筑层数、面积、高度：本工程结构类型为框架剪力墙结构总建筑面积约为 72535.8 平方米，主要由 6#、7#、8#、12＃、13＃、14＃、15#、17#、19#、20#、22#楼组成，其中 6＃楼建筑面积均为 5742.9㎡，层高 11 层，总高度 35.20m（22#楼同 6#楼）。7＃楼建筑面积为7998.1㎡，层高 11 层，总高度 35.2m（8#楼同 7#楼）。12＃楼建筑面积为7592.7㎡，层高 11 层，总高度 35.20m。13＃楼建筑面积为 5230.9㎡，层高11 层，总高度 35.20m（14#楼同 13#楼）。15＃楼建筑面积为 8254.5㎡，层高 12 层，总高度 36.9m（其中一层为半地下自行车库）。17＃楼建筑面积为 8293.7㎡，层高 11 层，总高度 36.9m（其中一层为半地下自行车库）。19＃楼建筑面积为 5225.3㎡，层高 10 层，总高度 32.4m（20#楼同 19#楼）。8) 承包范围：所有图纸施工内容2、编制依据1)《建筑施工扣件式钢管脚手架安全技术法律规范》JGJ130-20012)《建筑施工安全检查标准》JGJ59-993) 《建筑施工高处作业安全技术法律规范》JGJ 80-914) 《建筑施工手册》（第 4 版）5) 《建筑地基基础设计法律规范》(GB 50007-2025)6) 《建筑结构荷载法律规范》(GB 50009-2001)3、施工部署结合本工程各栋楼的平面布置和结构形式的实际情况，本工程脚手架搭设分为两个阶段：即 12 米以下为第一个施工阶段，12 米以上至房屋檐口高度为第二个施工阶段。本工程 12 米以下采纳双排双立杆脚手架，12 米以上采纳双排单立杆脚手架搭设。连墙件采纳两步三跨形式搭设。外墙脚手架在土方回填至室外标高后开始搭设。4、脚手架设计参数1） 立杆纵向间距 1.50m， 里外立杆中心距离 1.05m，里立杆距墙 0.30m。2） 大横杆步距 1.8m，底部扫地杆上皮离垫板高度 0.20m。3） 连墙件：采纳钢管扣件，按二步三跨设置，并从第一步纵向水平杆处开始设置。4） 剪刀撑：剪刀撑水平方向间隔设置，每组剪刀撑跨越立杆数为 5 跨，每组剪刀撑间距视一个侧面架子立杆布置情况而定，最大不超过 9 m；每组剪刀撑在垂直方向上连续设置至脚手架顶部。5...
