框剪结构住宅楼工程临时用电施工方案

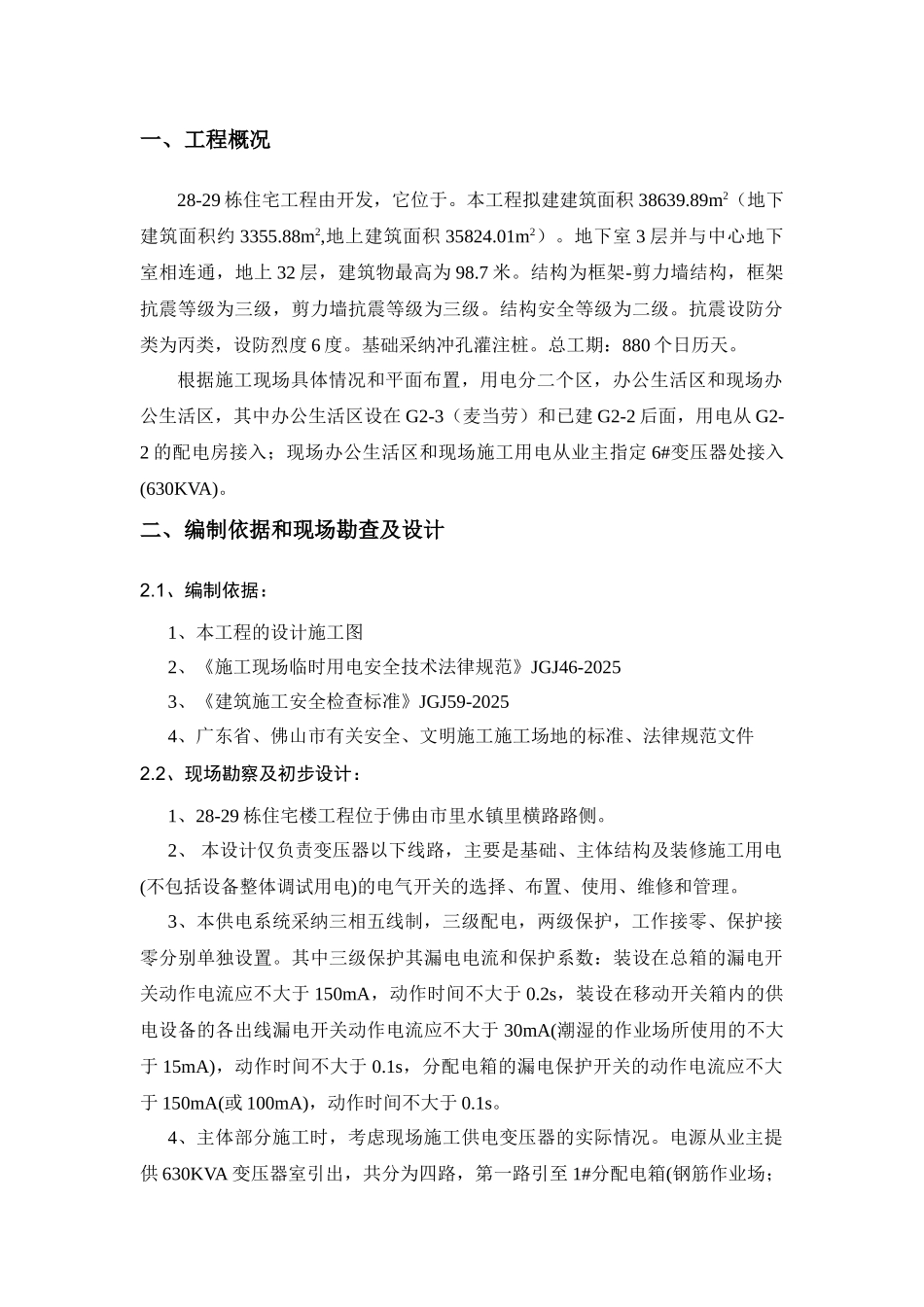

一、工程概况28-29 栋住宅工程由开发，它位于。本工程拟建建筑面积 38639.89m2（地下建筑面积约 3355.88m2,地上建筑面积 35824.01m2）。地下室 3 层并与中心地下室相连通，地上 32 层，建筑物最高为 98.7 米。结构为框架-剪力墙结构，框架抗震等级为三级，剪力墙抗震等级为三级。结构安全等级为二级。抗震设防分类为丙类，设防烈度 6 度。基础采纳冲孔灌注桩。总工期：880 个日历天。根据施工现场具体情况和平面布置，用电分二个区，办公生活区和现场办公生活区，其中办公生活区设在 G2-3（麦当劳）和已建 G2-2 后面，用电从 G2-2 的配电房接入；现场办公生活区和现场施工用电从业主指定 6#变压器处接入(630KVA)。二、编制依据和现场勘查及设计2.1、编制依据：1、本工程的设计施工图2、《施工现场临时用电安全技术法律规范》JGJ46-20253、《建筑施工安全检查标准》JGJ59-20254、广东省、佛山市有关安全、文明施工施工场地的标准、法律规范文件2.2、现场勘察及初步设计：1、28-29 栋住宅楼工程位于佛由市里水镇里横路路侧。2、 本设计仅负责变压器以下线路，主要是基础、主体结构及装修施工用电(不包括设备整体调试用电)的电气开关的选择、布置、使用、维修和管理。3、本供电系统采纳三相五线制，三级配电，两级保护，工作接零、保护接零分别单独设置。其中三级保护其漏电电流和保护系数：装设在总箱的漏电开关动作电流应不大于 150mA，动作时间不大于 0.2s，装设在移动开关箱内的供电设备的各出线漏电开关动作电流应不大于 30mA(潮湿的作业场所使用的不大于 15mA)，动作时间不大于 0.1s，分配电箱的漏电保护开关的动作电流应不大于 150mA(或 100mA)，动作时间不大于 0.1s。4、主体部分施工时，考虑现场施工供电变压器的实际情况。电源从业主提供 630KVA 变压器室引出，共分为四路，第一路引至 1#分配电箱(钢筋作业场；第二路引至 2#分配电箱(28#、29#楼施工电梯和塔吊)；第三路引至 3#分配电箱(28#楼施工用电)；第四路引至 4#分配电箱(29#楼施工用电)。5、各回路从二级电箱再分支电路到各分配电箱、单机箱、移动箱，楼层配电在每隔两层设一个综合开关箱做到配电合理、互不干扰，防止因电气故障影响施工(具体布置详见临电施工平面图)。施工现场照明主要依靠现场零星碘钨灯及在塔吊上设置镝灯来完成。 6、现场主干线路电缆全部采纳 BV 型塑料护套电缆，敷设方式为沿墙及埋地、穿管敷设。电缆规格主要有： BV-...
