框剪结构住宅楼临时用电施工方案

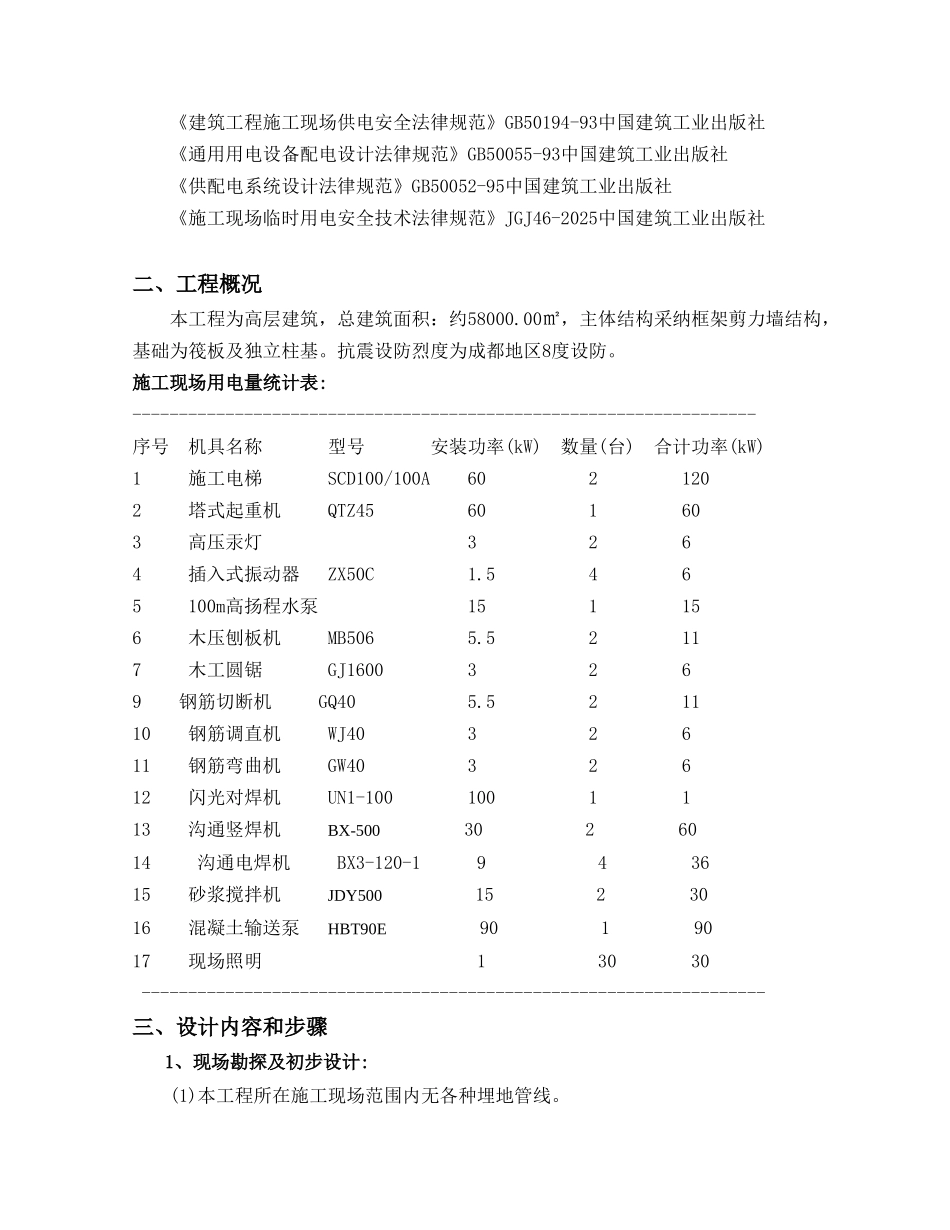

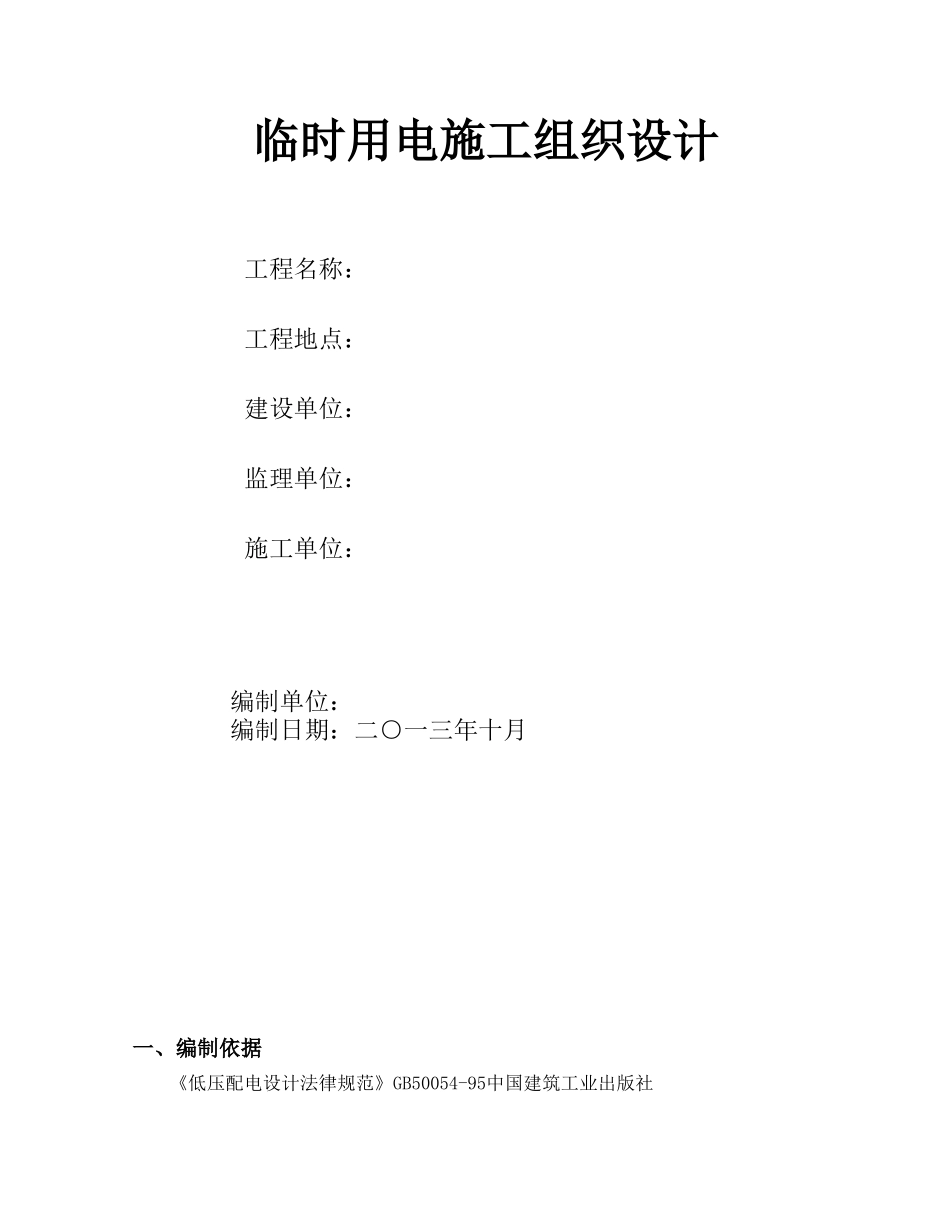

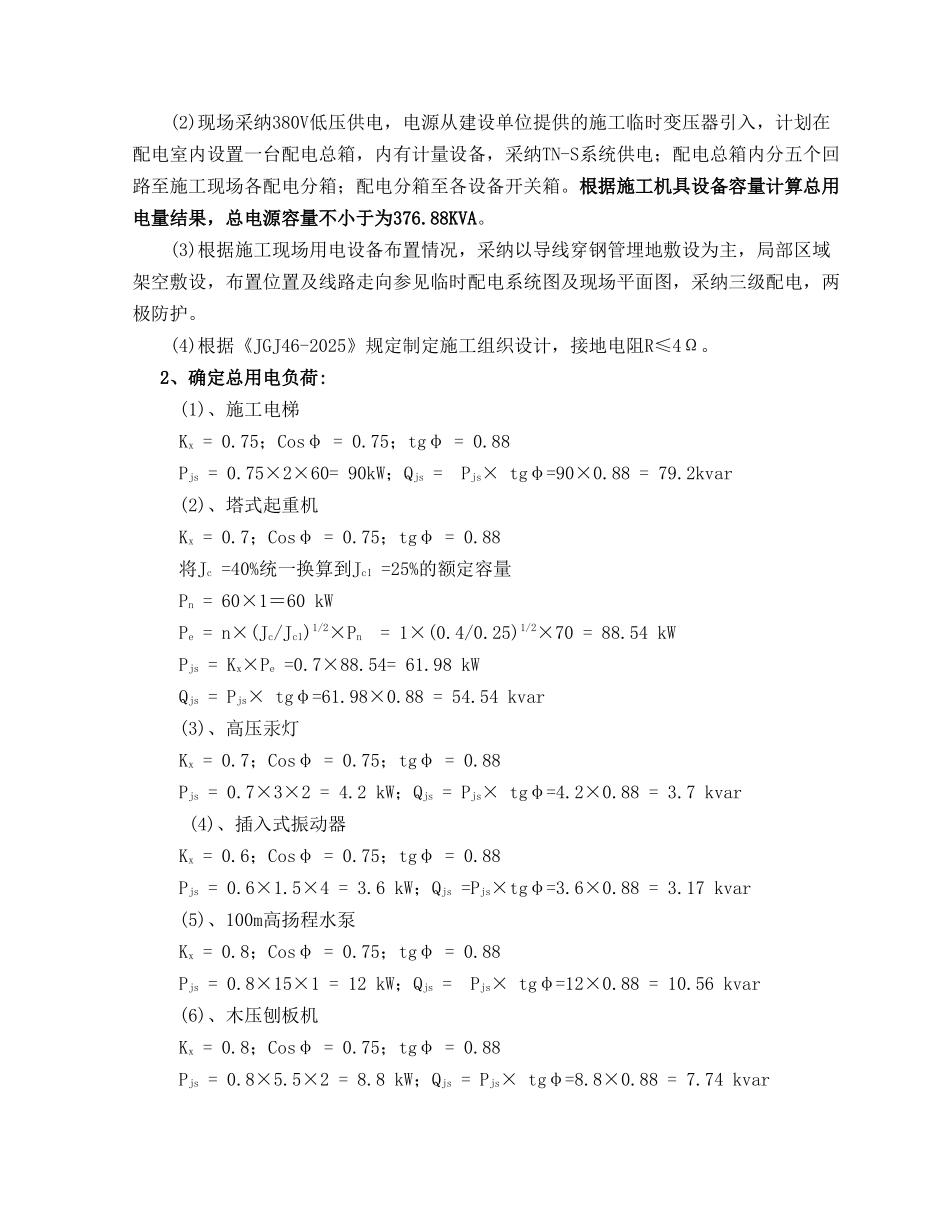

临时用电施工组织设计工程名称： 工程地点： 建设单位： 监理单位： 施工单位： 编制单位： 编制日期：二○一三年十月一、编制依据 《低压配电设计法律规范》GB50054-95中国建筑工业出版社 《建筑工程施工现场供电安全法律规范》GB50194-93中国建筑工业出版社 《通用用电设备配电设计法律规范》GB50055-93中国建筑工业出版社 《供配电系统设计法律规范》GB50052-95中国建筑工业出版社《施工现场临时用电安全技术法律规范》JGJ46-2025中国建筑工业出版社二、工程概况本工程为高层建筑，总建筑面积：约58000.00㎡，主体结构采纳框架剪力墙结构，基础为筏板及独立柱基。抗震设防烈度为成都地区8度设防。施工现场用电量统计表:-------------------------------------------------------------------序号 机具名称 型号 安装功率(kW) 数量(台) 合计功率(kW)1 施工电梯 SCD100/100A 60 2 120 2 塔式起重机 QTZ45 60 1 60 3 高压汞灯 3 2 6 4 插入式振动器 ZX50C 1.5 4 6 5 100m高扬程水泵 15 1 15 6 木压刨板机 MB506 5.5 2 11 7 木工圆锯 GJ1600 3 2 6 9 钢筋切断机 GQ40 5.5 2 11 10 钢筋调直机 WJ40 3 2 6 11 钢筋弯曲机 GW40 3 2 6 12 闪光对焊机 UN1-100 100 1 1 13 沟通竖焊机 BX-500 30 2 60 14 沟通电焊机 BX3-120-1 9 4 36 15 砂浆搅拌机 JDY500 15 2 30 16 混凝土输送泵 HBT90E 90 1 90 17 现场照明 1 30 30 -------------------------------------------------------------------三、设计内容和步骤 1、现场勘探及初步设计: (1)本工程所在施工现场范围内无各种埋地管线。 (2)现场采纳380V低压供电，电源从建设单位提供的施工临时变压器引入，计划在配电室内设置一台配电总箱，内有计量设备，采纳TN-S系统供电；配电总箱内分五个回路至施工现场各配电分箱；配电分箱至各设备开关箱。根据施工机具设备容量计算总用电量结果，总电源容量不小于为376.88KVA。 (3)根据施工现场用电设备布置情况，采纳以导线穿钢管埋地敷设为主，局部区域架空敷设，布置位置及线路走向参见临时配电系统图及现场平面图，采纳三级配电，两极防护。(4)根据《JGJ46-2025》规定制定施工组织设计，接地电阻R≤4Ω。 2、确定总用电负荷:(1)、施工电梯Kx = 0.75；Cosφ = 0.75；tgφ = 0.88Pjs = 0.75×2×60= 90kW；Qjs = Pjs× tgφ=90×0...
