框剪结构住宅楼工程模板工程施工方案

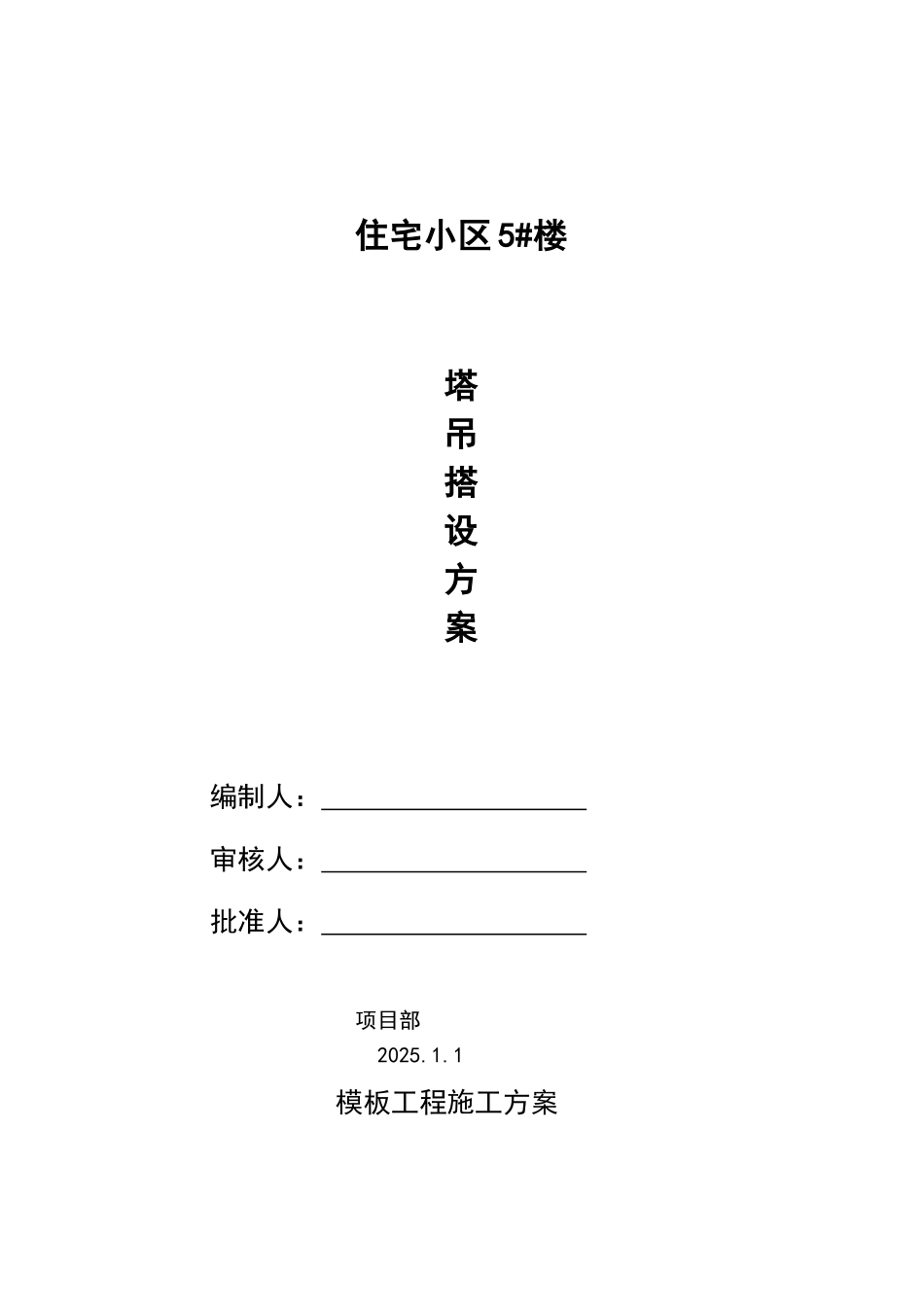

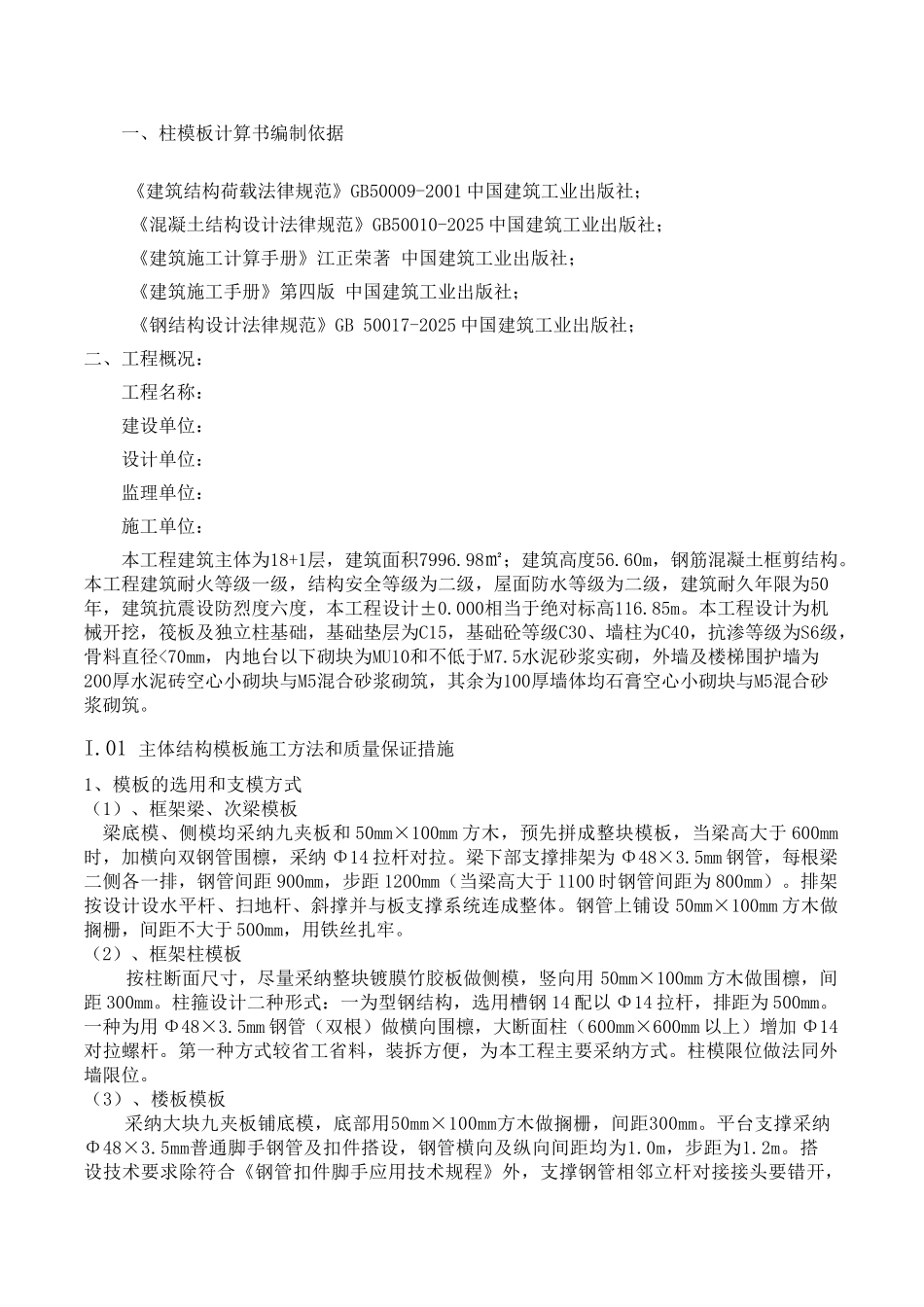

住宅小区 5#楼塔吊搭设方案编制人： 审核人： 批准人： 项目部2025.1.1模板工程施工方案一、柱模板计算书编制依据《建筑结构荷载法律规范》GB50009-2001 中国建筑工业出版社； 《混凝土结构设计法律规范》GB50010-2025 中国建筑工业出版社； 《建筑施工计算手册》江正荣著 中国建筑工业出版社； 《建筑施工手册》第四版 中国建筑工业出版社； 《钢结构设计法律规范》GB 50017-2025 中国建筑工业出版社；二、工程概况：工程名称：建设单位：设计单位：监理单位： 施工单位： 本工程建筑主体为18+1层，建筑面积7996.98㎡；建筑高度56.60m，钢筋混凝土框剪结构。本工程建筑耐火等级一级，结构安全等级为二级，屋面防水等级为二级，建筑耐久年限为50年，建筑抗震设防烈度六度，本工程设计±0.000相当于绝对标高116.85m。本工程设计为机械开挖，筏板及独立柱基础，基础垫层为C15，基础砼等级C30、墙柱为C40，抗渗等级为S6级，骨料直径<70mm，内地台以下砌块为MU10和不低于M7.5水泥砂浆实砌，外墙及楼梯围护墙为200厚水泥砖空心小砌块与M5混合砂浆砌筑，其余为100厚墙体均石膏空心小砌块与M5混合砂浆砌筑。I.01 主体结构模板施工方法和质量保证措施1、模板的选用和支模方式（1）、框架梁、次梁模板梁底模、侧模均采纳九夹板和 50mm×100mm 方木，预先拼成整块模板，当梁高大于 600mm时，加横向双钢管围檩，采纳 Φ14 拉杆对拉。梁下部支撑排架为 Φ48×3.5mm 钢管，每根梁二侧各一排，钢管间距 900mm，步距 1200mm（当梁高大于 1100 时钢管间距为 800mm）。排架按设计设水平杆、扫地杆、斜撑并与板支撑系统连成整体。钢管上铺设 50mm×100mm 方木做搁栅，间距不大于 500mm，用铁丝扎牢。（2）、框架柱模板按柱断面尺寸，尽量采纳整块镀膜竹胶板做侧模，竖向用 50mm×100mm 方木做围檩，间距 300mm。柱箍设计二种形式：一为型钢结构，选用槽钢 14 配以 Φ14 拉杆，排距为 500mm。一种为用 Φ48×3.5mm 钢管（双根）做横向围檩，大断面柱（600mm×600mm 以上）增加 Φ14对拉螺杆。第一种方式较省工省料，装拆方便，为本工程主要采纳方式。柱模限位做法同外墙限位。（3）、楼板模板采纳大块九夹板铺底模，底部用50mm×100mm方木做搁栅，间距300mm。平台支撑采纳Φ48×3.5mm普通脚手钢管及扣件搭设，钢管横向及纵向间距均为1.0m，步距为1.2m。搭设技术要求除符合《钢管扣件脚手应用技术规程》外，支撑钢管相邻立...
