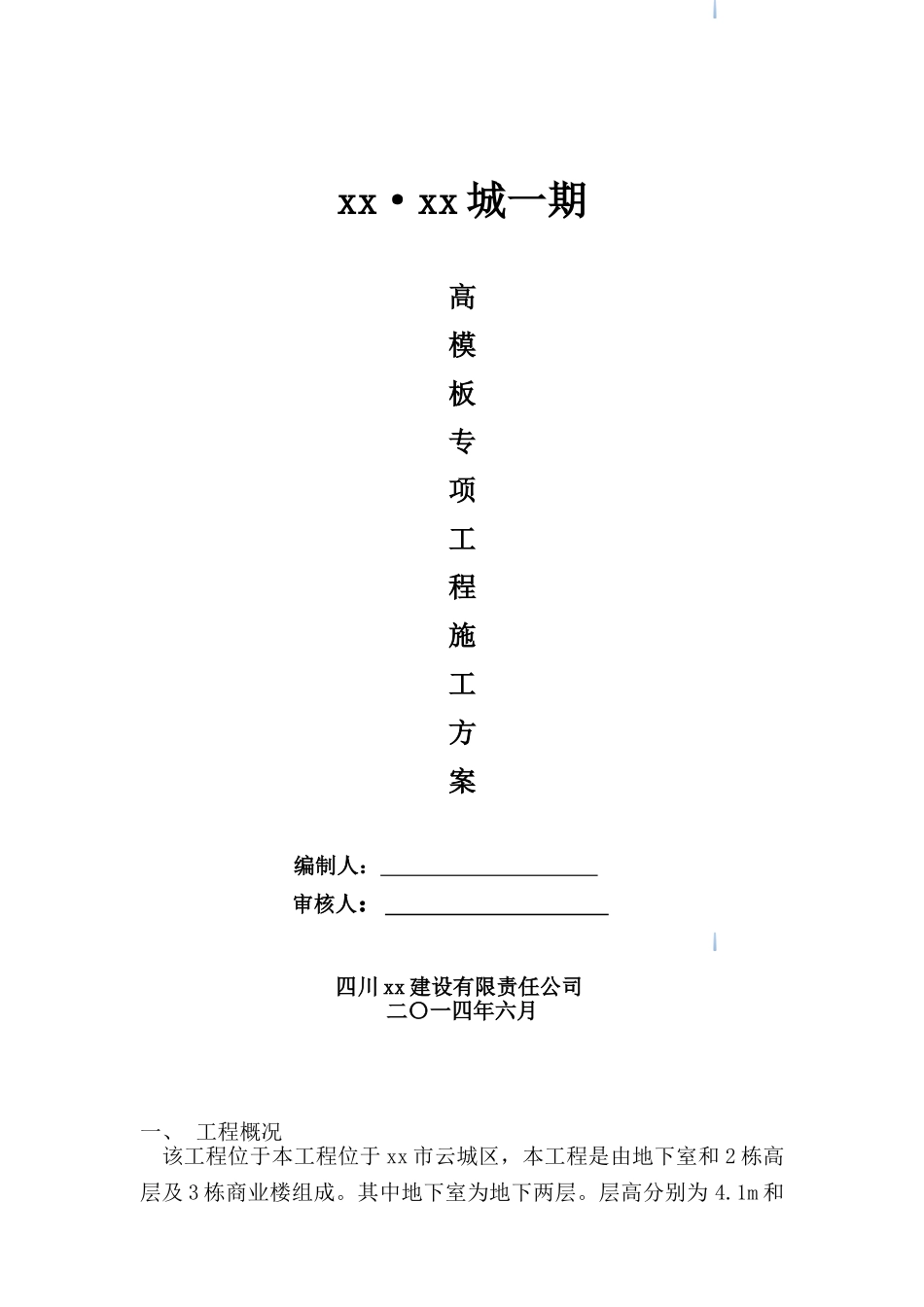

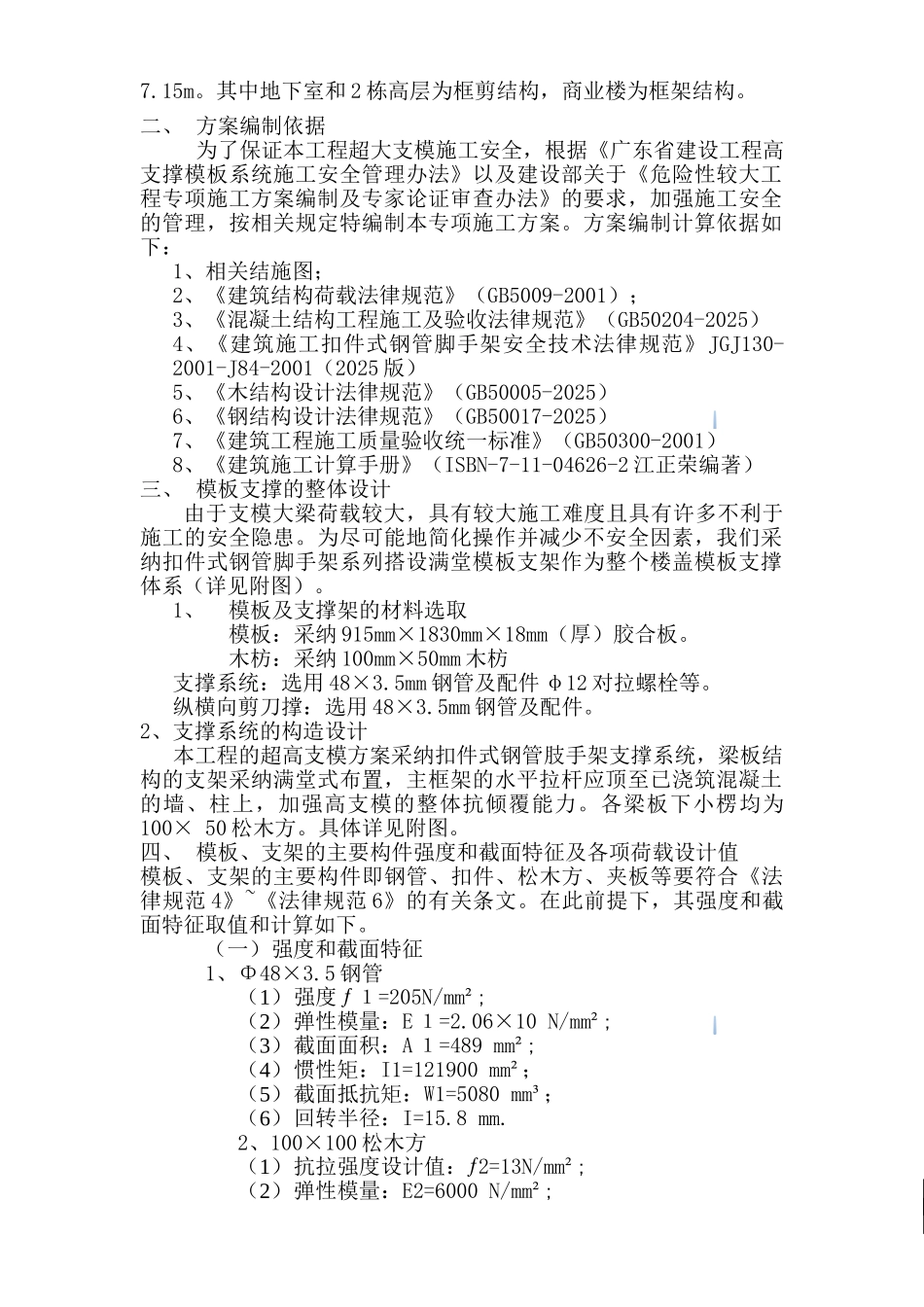

xx·xx 城一期高模板专项工程施工方案 编制人： 审核人： 四川 xx 建设有限责任公司二〇一四年六月一、 工程概况该工程位于本工程位于 xx 市云城区，本工程是由地下室和 2 栋高层及 3 栋商业楼组成。其中地下室为地下两层。层高分别为 4.1m 和7.15m。其中地下室和 2 栋高层为框剪结构，商业楼为框架结构。二、 方案编制依据为了保证本工程超大支模施工安全，根据《广东省建设工程高支撑模板系统施工安全管理办法》以及建设部关于《危险性较大工程专项施工方案编制及专家论证审查办法》的要求，加强施工安全的管理，按相关规定特编制本专项施工方案。方案编制计算依据如下：1、相关结施图；2、《建筑结构荷载法律规范》（GB5009-2001）；3、《混凝土结构工程施工及验收法律规范》（GB50204-2025）4、《建筑施工扣件式钢管脚手架安全技术法律规范》JGJ130-2001-J84-2001（2025 版）5、《木结构设计法律规范》（GB50005-2025）6、《钢结构设计法律规范》（GB50017-2025）7、《建筑工程施工质量验收统一标准》（GB50300-2001）8、《建筑施工计算手册》（ISBN-7-11-04626-2 江正荣编著）三、 模板支撑的整体设计由于支模大梁荷载较大，具有较大施工难度且具有许多不利于施工的安全隐患。为尽可能地简化操作并减少不安全因素，我们采纳扣件式钢管脚手架系列搭设满堂模板支架作为整个楼盖模板支撑体系（详见附图）。1、模板及支撑架的材料选取模板：采纳 915mm×1830mm×18mm（厚）胶合板。木枋：采纳 100mm×50mm 木枋 支撑系统：选用 48×3.5mm 钢管及配件 φ12 对拉螺栓等。 纵横向剪刀撑：选用 48×3.5mm 钢管及配件。2、支撑系统的构造设计 本工程的超高支模方案采纳扣件式钢管肢手架支撑系统，梁板结构的支架采纳满堂式布置，主框架的水平拉杆应顶至已浇筑混凝土的墙、柱上，加强高支模的整体抗倾覆能力。各梁板下小楞均为100× 50 松木方。具体详见附图。四、 模板、支架的主要构件强度和截面特征及各项荷载设计值模板、支架的主要构件即钢管、扣件、松木方、夹板等要符合《法律规范 4》~《法律规范 6》的有关条文。在此前提下，其强度和截面特征取值和计算如下。（一）强度和截面特征1、Φ48×3.5 钢管（1）强度 ƒ １=205N/mm²;（2）弹性模量：E １=2.06×10 N/mm²;（3）截面面积：A １=489 mm²;（4）惯性矩：I1=121900 mm²；（5）截面抵抗矩：W1=5080 mm³；（6）回转半径：I=15.8 mm.2、1...
