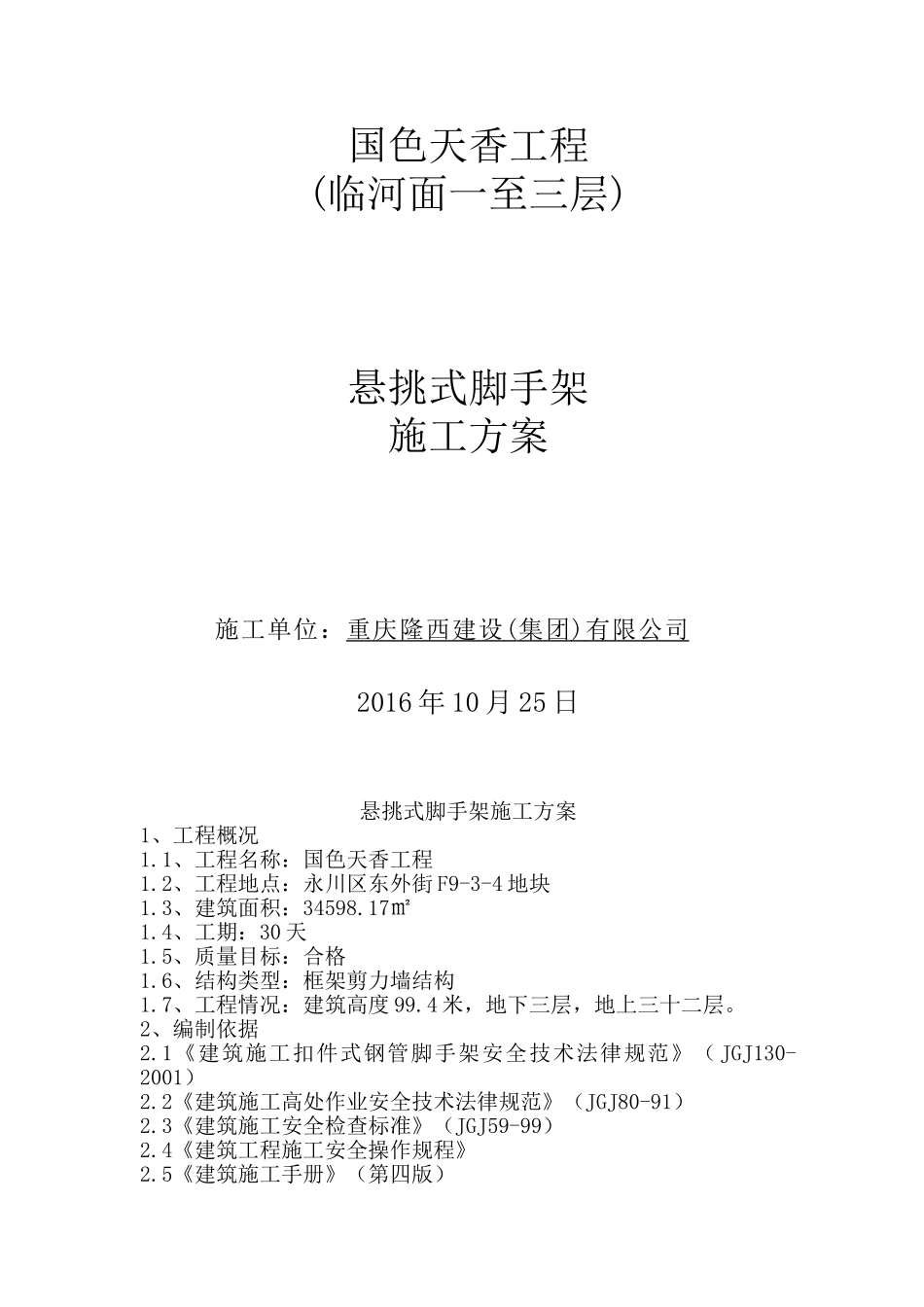

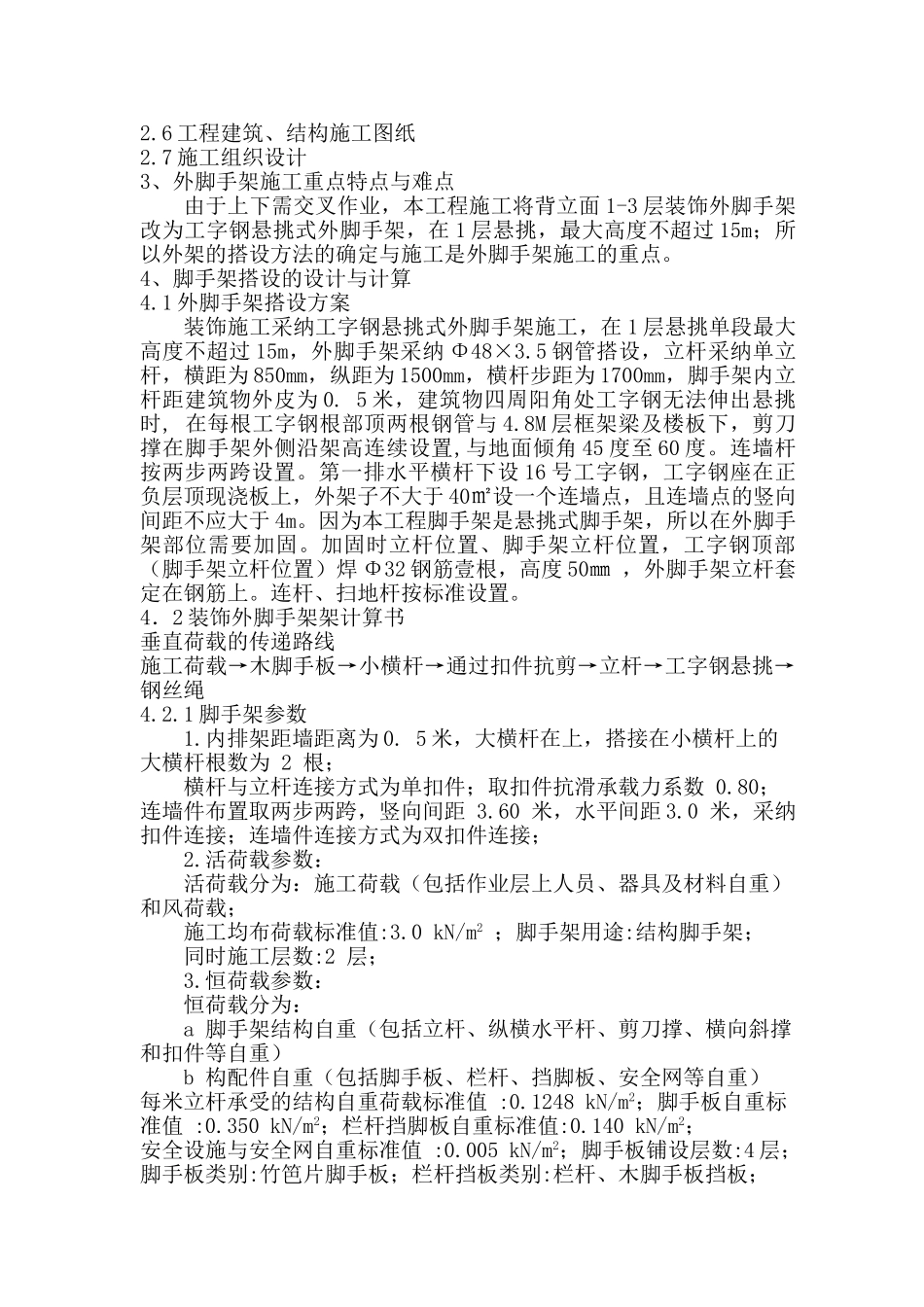

国色天香工程(临河面一至三层)悬挑式脚手架施工方案施工单位：重庆隆西建设 ( 集团 ) 有限公司 2016 年 10 月 25 日悬挑式脚手架施工方案1、工程概况1.1、工程名称：国色天香工程1.2、工程地点：永川区东外街 F9-3-4 地块1.3、建筑面积：34598.17㎡1.4、工期：30 天1.5、质量目标：合格1.6、结构类型：框架剪力墙结构1.7、工程情况：建筑高度 99.4 米，地下三层，地上三十二层。2、编制依据2.1《建筑施工扣件式钢管脚手架安全技术法律规范》（ JGJ130-2001）2.2《建筑施工高处作业安全技术法律规范》（JGJ80-91）2.3《建筑施工安全检查标准》（JGJ59-99）2.4《建筑工程施工安全操作规程》2.5《建筑施工手册》（第四版）2.6 工程建筑、结构施工图纸2.7 施工组织设计3、外脚手架施工重点特点与难点由于上下需交叉作业，本工程施工将背立面 1-3 层装饰外脚手架改为工字钢悬挑式外脚手架，在 1 层悬挑，最大高度不超过 15m；所以外架的搭设方法的确定与施工是外脚手架施工的重点。4、脚手架搭设的设计与计算4.1 外脚手架搭设方案装饰施工采纳工字钢悬挑式外脚手架施工，在 1 层悬挑单段最大高度不超过 15m，外脚手架采纳 Φ48×3.5 钢管搭设，立杆采纳单立杆，横距为 850mm，纵距为 1500mm，横杆步距为 1700mm，脚手架内立杆距建筑物外皮为 0. 5 米，建筑物四周阳角处工字钢无法伸出悬挑时, 在每根工字钢根部顶两根钢管与 4.8M 层框架梁及楼板下，剪刀撑在脚手架外侧沿架高连续设置,与地面倾角 45 度至 60 度。连墙杆按两步两跨设置。第一排水平横杆下设 16 号工字钢，工字钢座在正负层顶现浇板上，外架子不大于 40㎡设一个连墙点，且连墙点的竖向间距不应大于 4m。因为本工程脚手架是悬挑式脚手架，所以在外脚手架部位需要加固。加固时立杆位置、脚手架立杆位置，工字钢顶部（脚手架立杆位置）焊 Φ32 钢筋壹根，高度 50㎜ ，外脚手架立杆套定在钢筋上。连杆、扫地杆按标准设置。4．2 装饰外脚手架架计算书垂直荷载的传递路线施工荷载→木脚手板→小横杆→通过扣件抗剪→立杆→工字钢悬挑→钢丝绳4.2.1 脚手架参数1.内排架距墙距离为 0. 5 米，大横杆在上，搭接在小横杆上的大横杆根数为 2 根；横杆与立杆连接方式为单扣件；取扣件抗滑承载力系数 0.80；连墙件布置取两步两跨，竖向间距 3.60 米，水平间距 3.0 米，采纳扣件连接；连墙件连接方式为双扣件连接；2.活荷载参数：活荷载分...
