框架结构保障楼及污水处理站塔吊施工方案

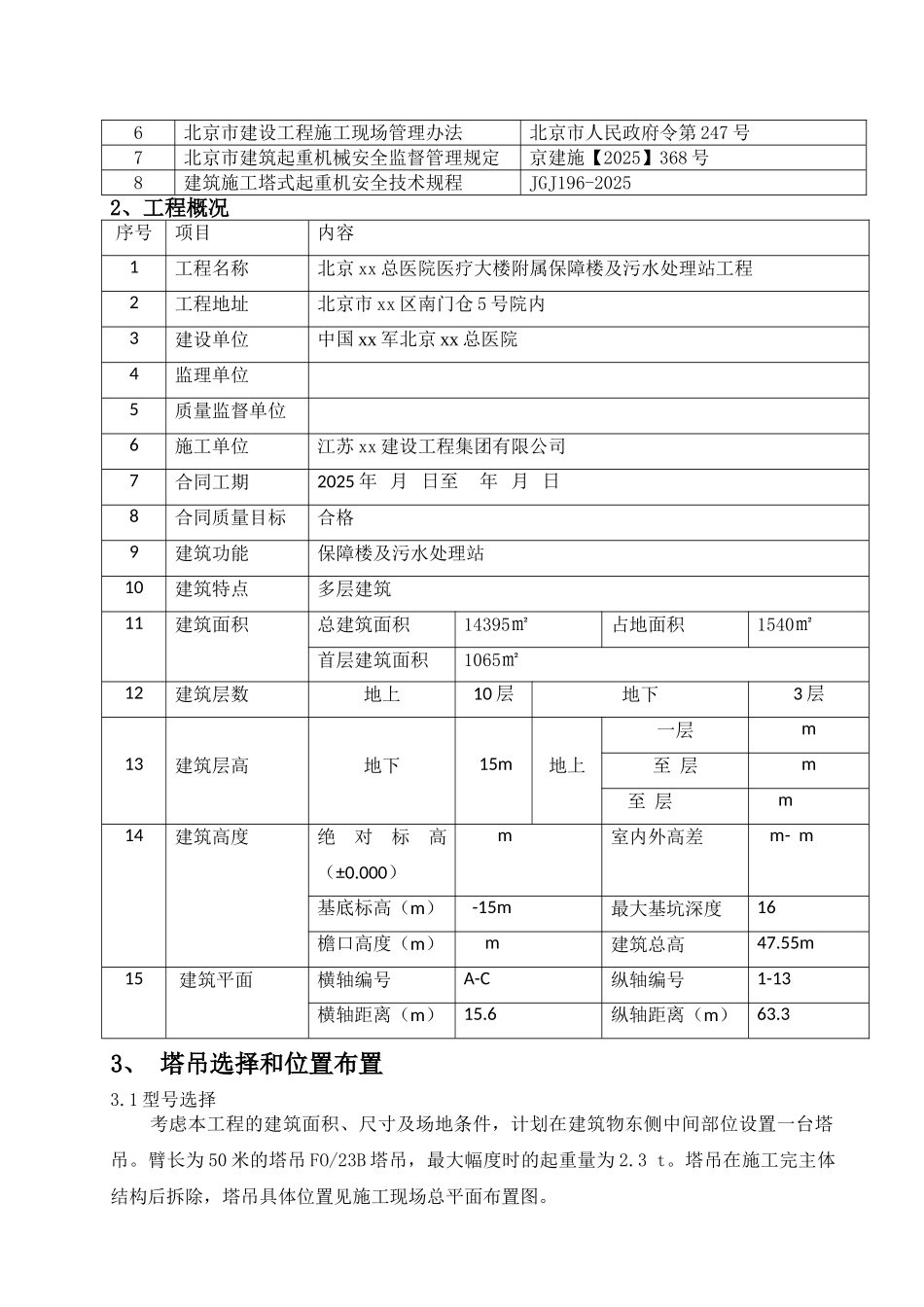

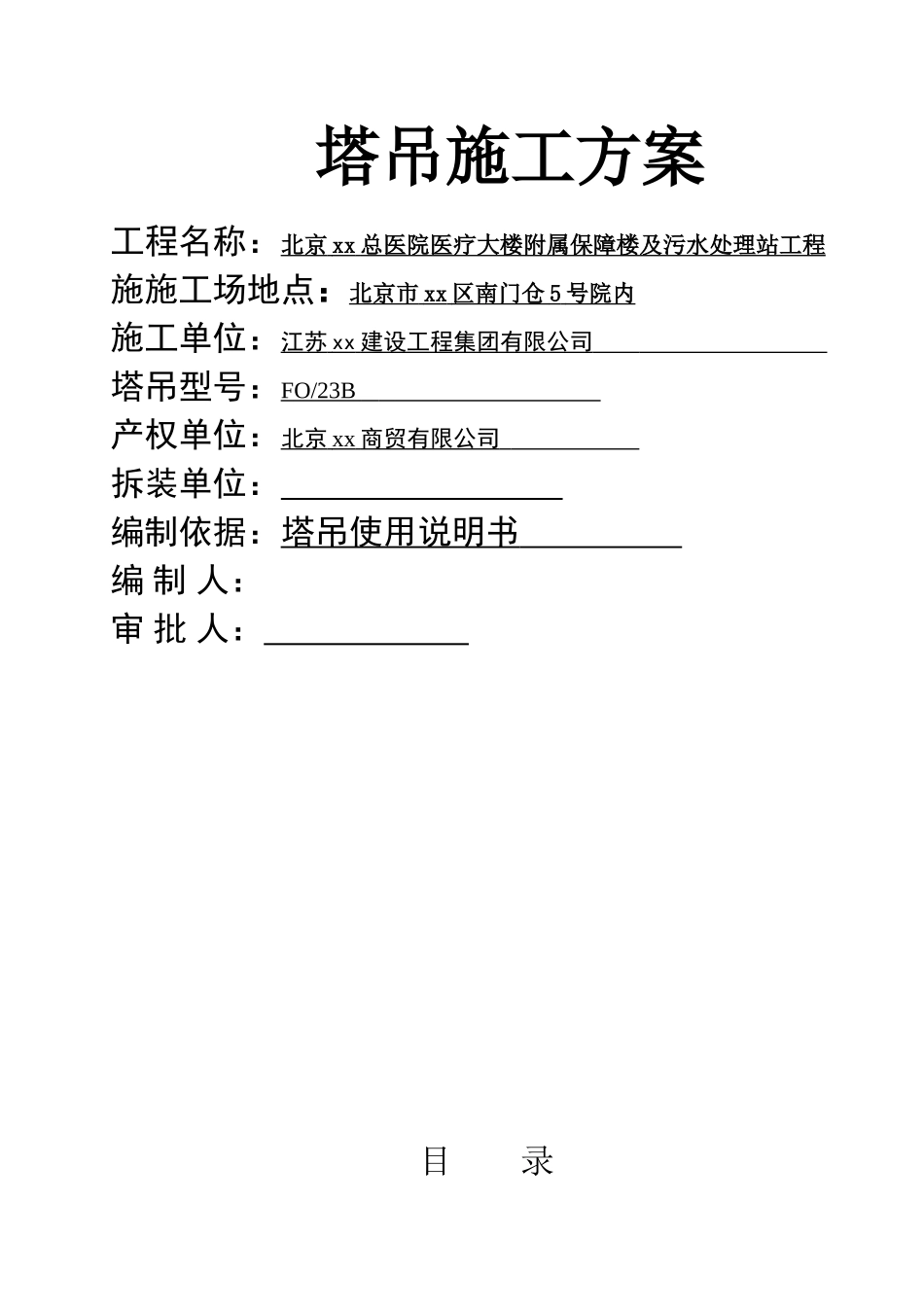

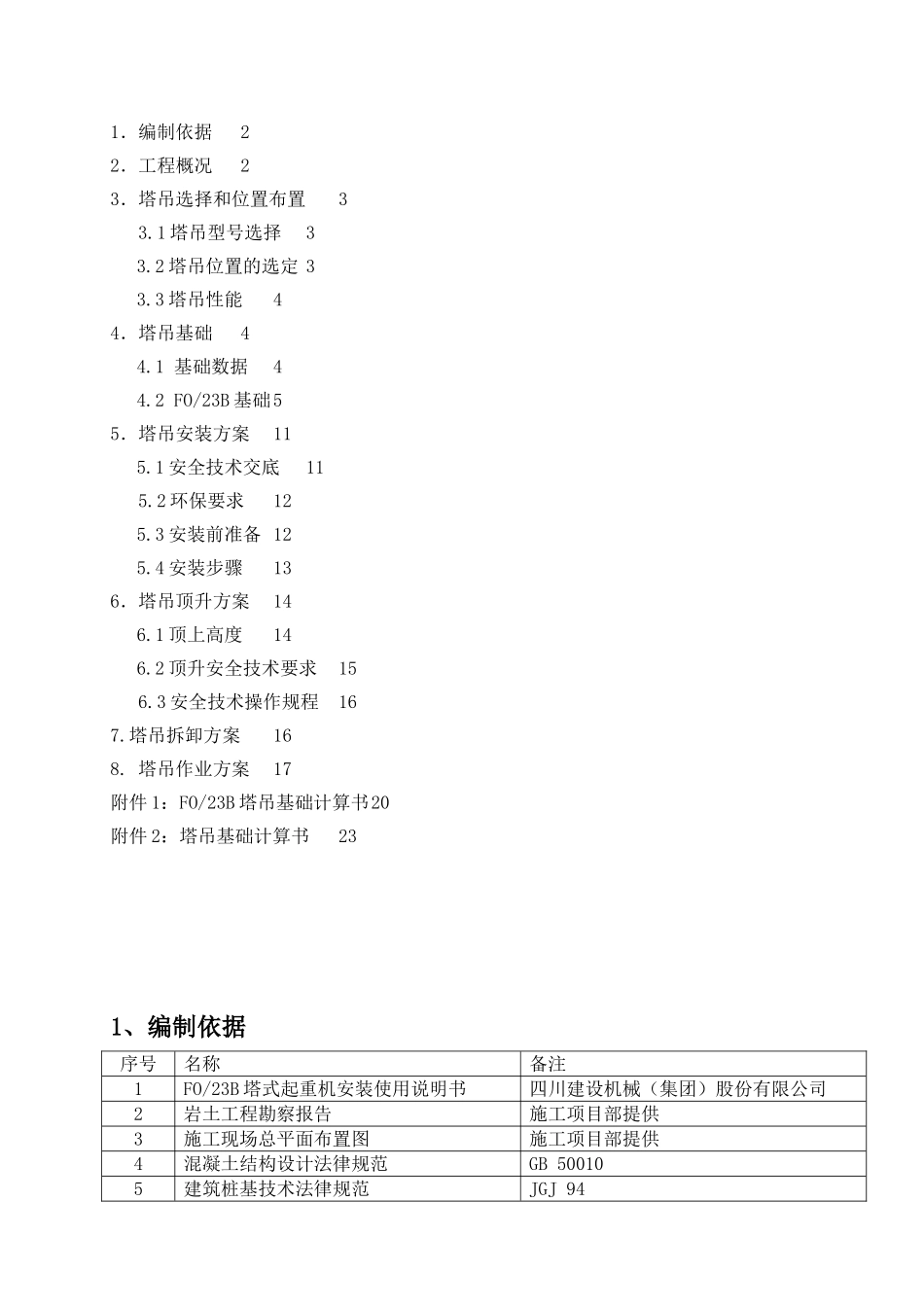

塔吊施工方案工程名称：北京 xx 总医 院医疗大楼附属保障楼及污水处理站工程 施施工场地点：北京市 xx 区南门仓 5 号院内 施工单位：江苏 xx 建设工程集团有限公司 塔吊型号：FO/23B 产权单位：北京 xx 商贸有限公司 拆装单位： 编制依据：塔吊使用说明书 编 制 人： 审 批 人： 目 录1．编制依据22．工程概况23．塔吊选择和位置布置33.1 塔吊型号选择33.2 塔吊位置的选定 33.3 塔吊性能44．塔吊基础44.1 基础数据44.2 FO/23B 基础55．塔吊安装方案115.1 安全技术交底11 5.2 环保要求125.3 安装前准备 125.4 安装步骤136．塔吊顶升方案146.1 顶上高度146.2 顶升安全技术要求156.3 安全技术操作规程167.塔吊拆卸方案168. 塔吊作业方案17附件 1：FO/23B 塔吊基础计算书20附件 2：塔吊基础计算书231、编制依据序号名称备注1FO/23B 塔式起重机安装使用说明书四川建设机械（集团）股份有限公司2岩土工程勘察报告施工项目部提供3施工现场总平面布置图施工项目部提供4混凝土结构设计法律规范GB 500105建筑桩基技术法律规范JGJ 946北京市建设工程施工现场管理办法北京市人民政府令第 247 号7北京市建筑起重机械安全监督管理规定京建施【2025】368 号8建筑施工塔式起重机安全技术规程JGJ196-20252、工程概况序号项目内容1工程名称北京 xx 总医院医疗大楼附属保障楼及污水处理站工程2工程地址北京市 xx 区南门仓 5 号院内3建设单位中国 xx 军北京 xx 总医院4监理单位5质量监督单位6施工单位江苏 xx 建设工程集团有限公司7合同工期2025 年 月 日至 年 月 日8合同质量目标合格9建筑功能保障楼及污水处理站10建筑特点多层建筑11建筑面积总建筑面积14395㎡占地面积1540㎡首层建筑面积1065㎡12建筑层数地上10 层地下3 层13建筑层高地下 15m地上一层m至 层m 至 层 m14建筑高度绝对标高（±0.000） m室内外高差 m- m基底标高（m） -15m最大基坑深度16檐口高度（m） m建筑总高47.55m15 建筑平面横轴编号A-C纵轴编号1-13横轴距离（m）15.6纵轴距离（m）63.33、 塔吊选择和位置布置3.1 型号选择 考虑本工程的建筑面积、尺寸及场地条件，计划在建筑物东侧中间部位设置一台塔吊。臂长为 50 米的塔吊 FO/23B 塔吊，最大幅度时的起重量为 2.3 t。塔吊在施工完主体结构后拆除，塔吊具体位置见施工现场总平面布置图。3.2 塔吊位置的选定塔吊位置由塔吊与土建单位共同确定，塔吊...
