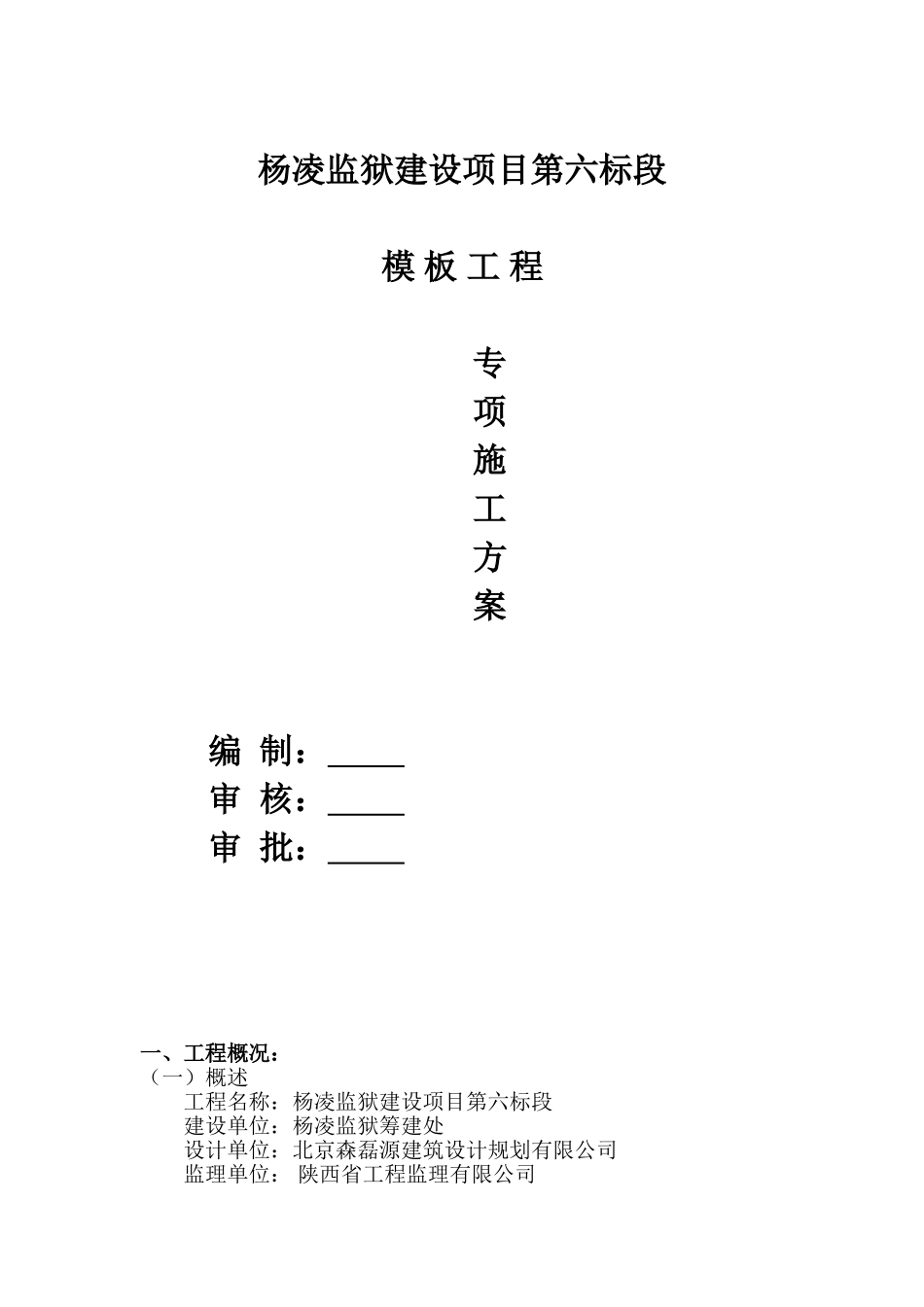

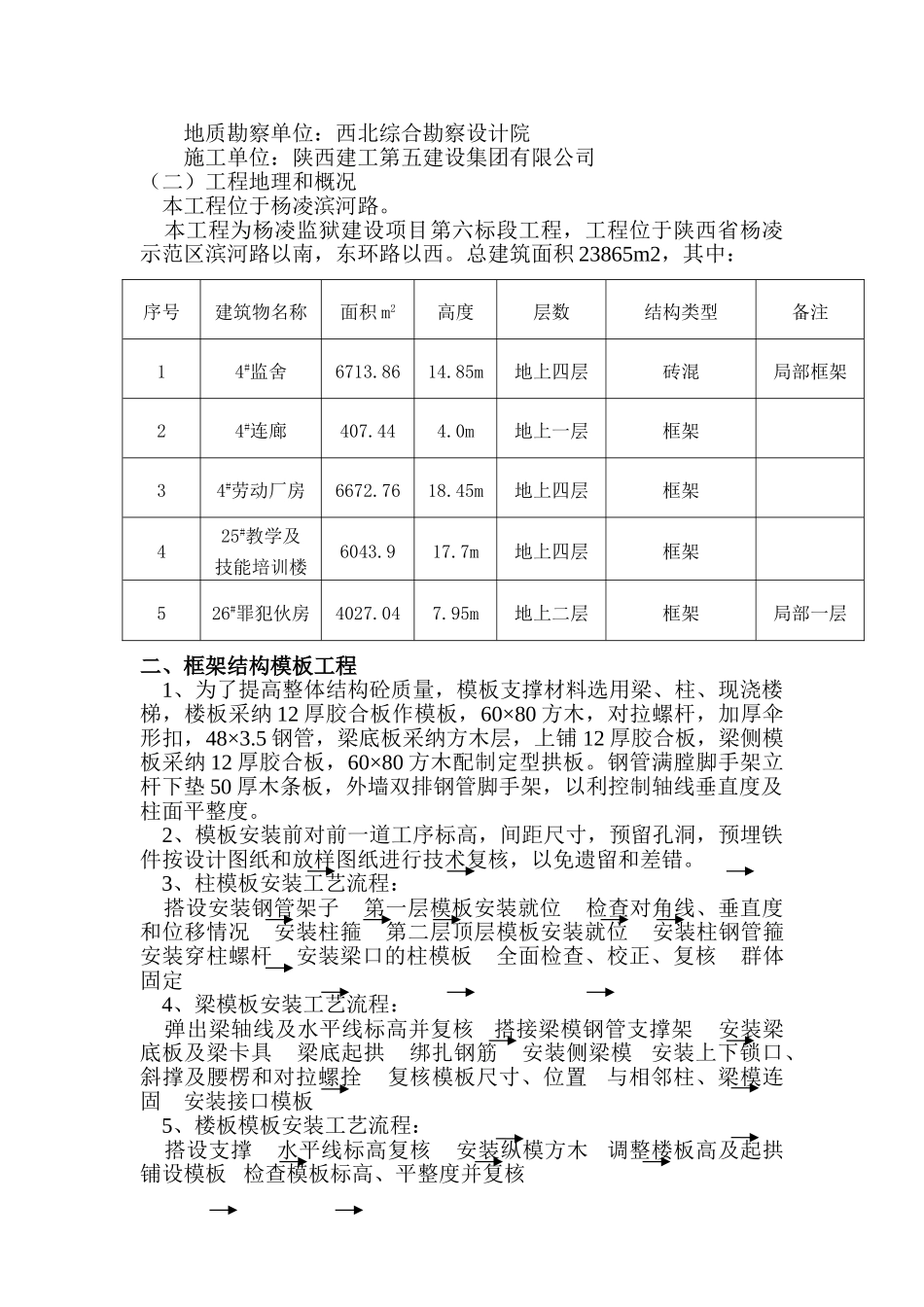

杨凌监狱建设项目第六标段模 板 工 程专项施工方案 编 制： 审 核： 审 批： 一、工程概况：（一）概述工程名称：杨凌监狱建设项目第六标段建设单位：杨凌监狱筹建处设计单位：北京森磊源建筑设计规划有限公司监理单位： 陕西省工程监理有限公司地质勘察单位：西北综合勘察设计院施工单位：陕西建工第五建设集团有限公司（二）工程地理和概况 本工程位于杨凌滨河路。 本工程为杨凌监狱建设项目第六标段工程，工程位于陕西省杨凌示范区滨河路以南，东环路以西。总建筑面积 23865m2，其中：二、框架结构模板工程 1、为了提高整体结构砼质量，模板支撑材料选用梁、柱、现浇楼梯，楼板采纳 12 厚胶合板作模板，60×80 方木，对拉螺杆，加厚伞形扣，48×3.5 钢管，梁底板采纳方木层，上铺 12 厚胶合板，梁侧模板采纳 12 厚胶合板，60×80 方木配制定型拱板。钢管满膛脚手架立杆下垫 50 厚木条板，外墙双排钢管脚手架，以利控制轴线垂直度及柱面平整度。 2、模板安装前对前一道工序标高，间距尺寸，预留孔洞，预埋铁件按设计图纸和放样图纸进行技术复核，以免遗留和差错。 3、柱模板安装工艺流程： 搭设安装钢管架子 第一层模板安装就位 检查对角线、垂直度和位移情况 安装柱箍 第二层顶层模板安装就位 安装柱钢管箍 安装穿柱螺杆 安装梁口的柱模板 全面检查、校正、复核 群体固定 4、梁模板安装工艺流程： 弹出梁轴线及水平线标高并复核 搭接梁模钢管支撑架 安装梁底板及梁卡具 梁底起拱 绑扎钢筋 安装侧梁模 安装上下锁口、斜撑及腰楞和对拉螺拴 复核模板尺寸、位置 与相邻柱、梁模连固 安装接口模板 5、楼板模板安装工艺流程： 搭设支撑 水平线标高复核 安装纵模方木 调整楼板高及起拱 铺设模板 检查模板标高、平整度并复核序号建筑物名称面积 m2高度层数结构类型备注14#监舍6713.8614.85m地上四层砖混局部框架24#连廊407.444.0m地上一层框架34#劳动厂房6672.7618.45m地上四层框架425#教学及技能培训楼6043.917.7m地上四层框架526#罪犯伙房4027.047.95m地上二层框架局部一层 6、楼梯模板安装工艺流程： 复核轴线、标高、间距尺寸 搭设钢管支撑架 安装平台梁及基础模板 铺设楼梯底模及外侧模安装 钢筋绑扎 踏步侧板安装、加固 检查踏步档标高、间距、平整度并复核7、柱模板：（ 1 ） 柱 模 板 配 两 层 柱 模 ， 本 工 程 柱 截 面 最 大 尺 寸 为900×800，...
