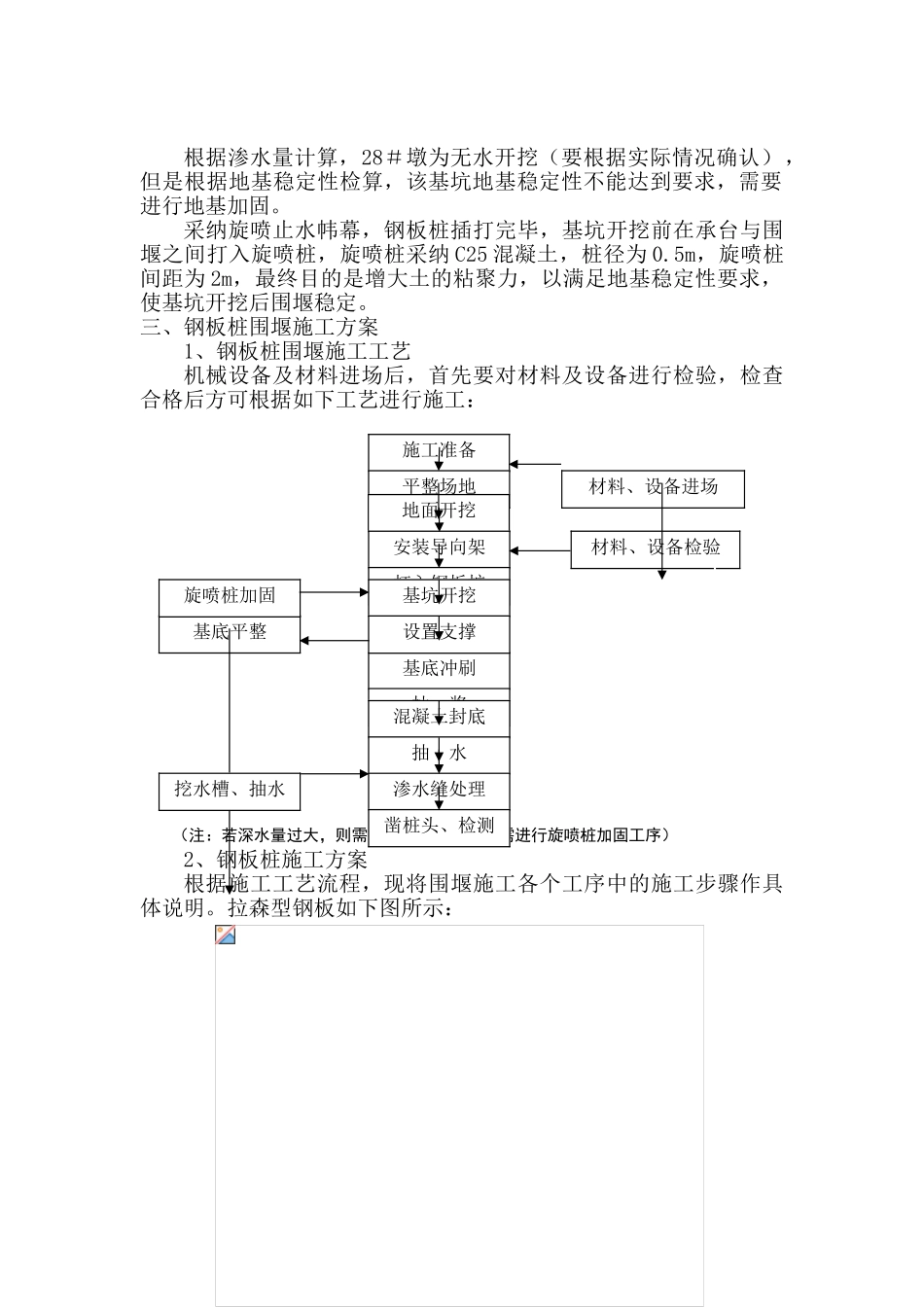

右线桥 15＃墩钢板桩围堰施工方案一、15#墩概况15＃墩位于滠水西支，承台尺寸为 7.4m×7.1m×2.5m。地面标高为 17.44m。承台底标高为 11.55m，承台底深度为 6m（距地面）。承台在粘土层中，承台底以下为 11m 左右的圆砾土层，然后到砾质砂岩层（详见 15#墩立面图）。二、总体施工方案15#墩承台、墩身施工为深埋基础施工，采纳拉森型钢板桩围堰施工。围堰采纳拉森Ⅴ型钢板，15#墩围堰尺寸为 12m×12m,支撑采纳 H 型钢（700×300）支撑，由于基坑深为 6m，钢板桩埋入深度为6m，因钢板桩围堰施工完毕后才能进行钻孔桩施工，所以钢板桩需打到和地面相平的位置。其开挖平面图、钢板桩围堰平面图、立面图如下：平面图：立面图：经检算，支撑需要设置四层，具体布置如下：支撑布置平面图如下：根据渗水量计算，28＃墩为无水开挖（要根据实际情况确认），但是根据地基稳定性检算，该基坑地基稳定性不能达到要求，需要进行地基加固。采纳旋喷止水帏幕，钢板桩插打完毕，基坑开挖前在承台与围堰之间打入旋喷桩，旋喷桩采纳 C25 混凝土，桩径为 0.5m，旋喷桩间距为 2m，最终目的是增大土的粘聚力，以满足地基稳定性要求，使基坑开挖后围堰稳定。三、钢板桩围堰施工方案1、钢板桩围堰施工工艺机械设备及材料进场后，首先要对材料及设备进行检验，检查合格后方可根据如下工艺进行施工：（注：若深水量过大，则需要混凝土封底，不需进行旋喷桩加固工序）2、钢板桩施工方案根据施工工艺流程，现将围堰施工各个工序中的施工步骤作具体说明。拉森型钢板如下图所示：基底冲刷抽 浆混凝土封底抽 水渗水缝处理凿桩头、检测施工准备平整场地地面开挖安装导向架打入钢板桩基坑开挖设置支撑基底平整材料、设备进场材料、设备检验挖水槽、抽水旋喷桩加固施工准备：河道水位下降后（施工场地距水面标高要大于1m），即要对 28＃墩施工场地进行平整、夯实。保证机械、设备进场后能够在施工场地正常运行。选择堆料场地及材料加工场地，并进行平整，材料堆放前铺垫垫层或枕木。将新旧钢板桩运到施工场地后，详细对其检查、丈量、分类、编号，同时对两侧锁口用一块同型号长 2～3m 的短桩采纳检查小车进行检验。锁口通不过或桩身有弯曲、扭曲、死弯等缺陷，采纳冷弯，热敲（温度不超过 800～1000℃），焊补、铆补、割除、接长等方法加以整修。同时确保接头强度与其它断面相等，接长焊接时，用坚固夹具夹平，以免变形，在焊接时，先对焊，再焊接加固板，对新...
