桥架支吊架安装标准图

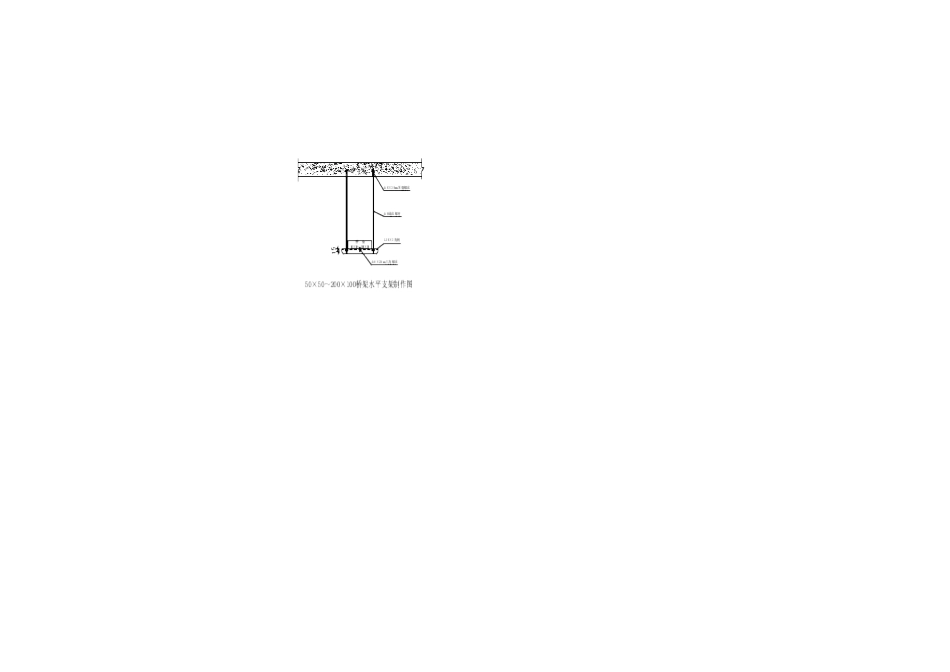

桥架支吊架制作安装图例（2025） 郑州第一建筑工程集团有限公司武陟人民医院项目部编制说明1. 电缆桥架支架应根据图纸要求及现场情况制作；安装时应拉通线控制水平及垂直度；2. 电缆桥架水平安装的支架间距为 1.5～2m;垂直安装的支架间距不大于 2m;在水平长度超过 20 米或在转弯、转角处应设固定支架；3. 采纳顶爆螺丝工艺安装时，钻头选择应与顶爆螺丝匹配，然后在通丝螺杆上带双螺母锁定，采纳扳手与顶爆螺丝连接牢固；4. 非镀锌电缆桥架间连接板的两端跨接铜芯接地线，接地线最小截面积不小于 4mm2,采纳焊锡铜接线端子连接，连接处应进行除漆处理；
