桥梁工程79m空心薄壁高墩施工技术

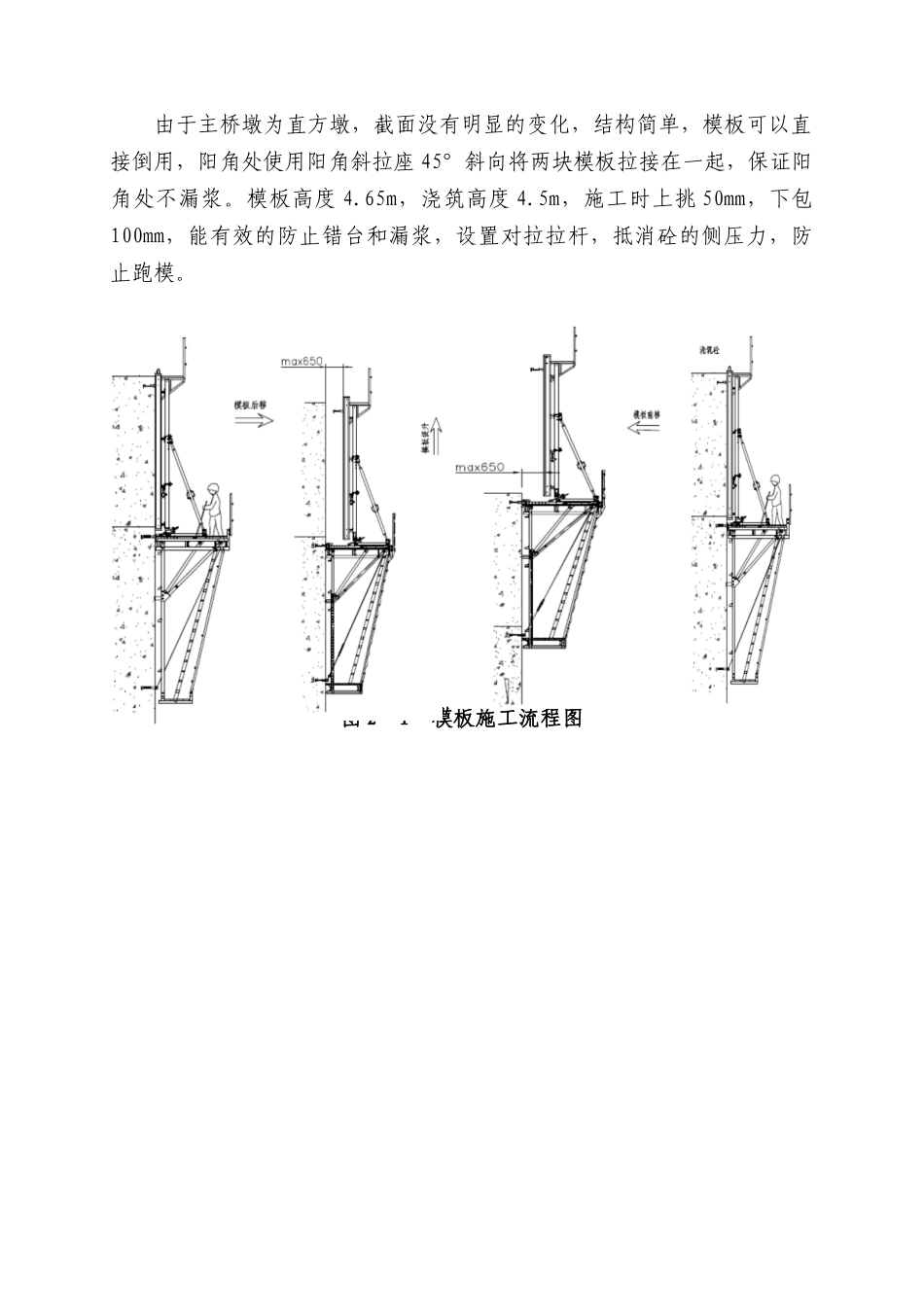

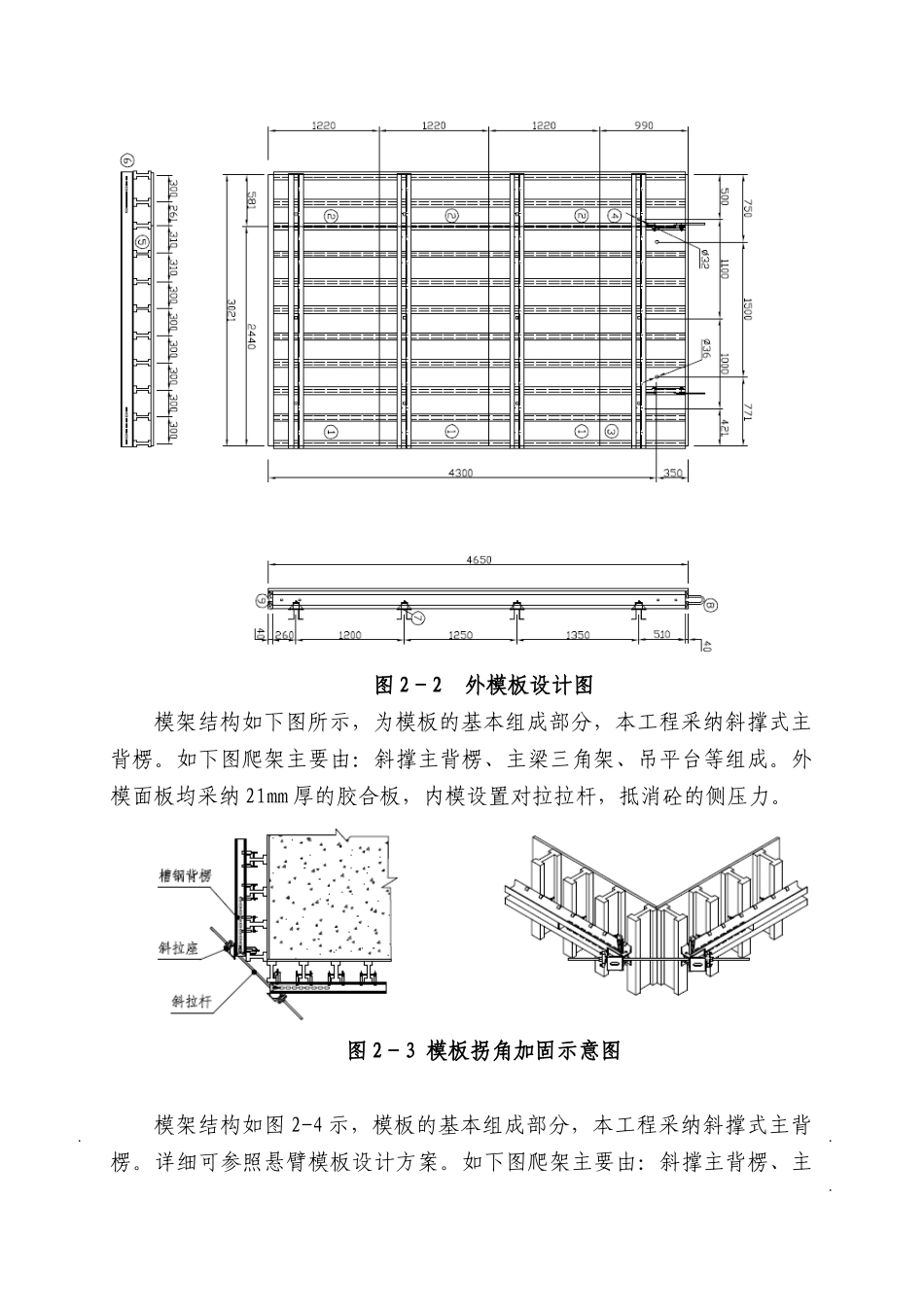

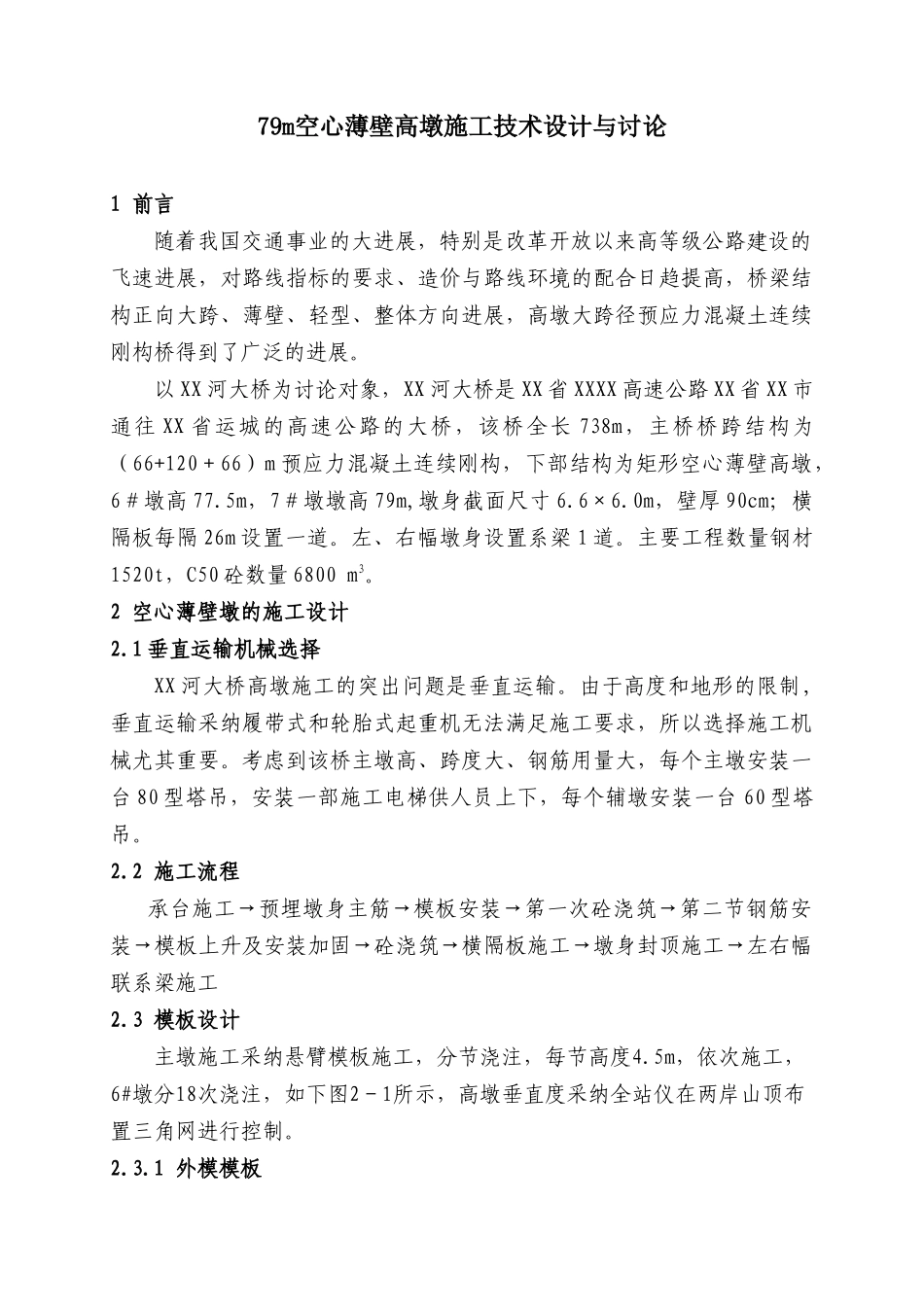

79m空心薄壁高墩施工技术设计与讨论1 前言随着我国交通事业的大进展，特别是改革开放以来高等级公路建设的飞速进展，对路线指标的要求、造价与路线环境的配合日趋提高，桥梁结构正向大跨、薄壁、轻型、整体方向进展，高墩大跨径预应力混凝土连续刚构桥得到了广泛的进展。以 XX 河大桥为讨论对象，XX 河大桥是 XX 省 XXXX 高速公路 XX 省 XX 市通往 XX 省运城的高速公路的大桥，该桥全长 738m，主桥桥跨结构为（66+120＋66）m 预应力混凝土连续刚构，下部结构为矩形空心薄壁高墩，6＃墩高 77.5m，7＃墩墩高 79m,墩身截面尺寸 6.6×6.0m，壁厚 90cm；横隔板每隔 26m 设置一道。左、右幅墩身设置系梁 1 道。主要工程数量钢材1520t，C50 砼数量 6800 m3。2 空心薄壁墩的施工设计2.1 垂直运输机械选择XX 河大桥高墩施工的突出问题是垂直运输。由于高度和地形的限制,垂直运输采纳履带式和轮胎式起重机无法满足施工要求，所以选择施工机械尤其重要。考虑到该桥主墩高、跨度大、钢筋用量大，每个主墩安装一台 80 型塔吊，安装一部施工电梯供人员上下，每个辅墩安装一台 60 型塔吊。2.2 施工流程承台施工→预埋墩身主筋→模板安装→第一次砼浇筑→第二节钢筋安装→模板上升及安装加固→砼浇筑→横隔板施工→墩身封顶施工→左右幅联系梁施工2.3 模板设计主墩施工采纳悬臂模板施工，分节浇注，每节高度4.5m，依次施工，6#墩分18次浇注，如下图2－1所示，高墩垂直度采纳全站仪在两岸山顶布置三角网进行控制。2.3.1 外模模板由于主桥墩为直方墩，截面没有明显的变化，结构简单，模板可以直接倒用，阳角处使用阳角斜拉座 45°斜向将两块模板拉接在一起，保证阳角处不漏浆。模板高度 4.65m，浇筑高度 4.5m，施工时上挑 50mm，下包100mm，能有效的防止错台和漏浆，设置对拉拉杆，抵消砼的侧压力，防止跑模。图 2－1 模板施工流程图图 2－2 外模板设计图模架结构如下图所示，为模板的基本组成部分，本工程采纳斜撑式主背楞。如下图爬架主要由：斜撑主背楞、主梁三角架、吊平台等组成。外模面板均采纳 21mm 厚的胶合板，内模设置对拉拉杆，抵消砼的侧压力。图 2－3 模板拐角加固示意图模架结构如图 2-4 示，模板的基本组成部分，本工程采纳斜撑式主背楞。详细可参照悬臂模板设计方案。如下图爬架主要由：斜撑主背楞、主梁三角架、吊平台等组成。图 2－4 模板设计结构图混凝土作用于模板的侧压力，根据测定，随...
