桥梁工程钻孔桩施工作业指导书

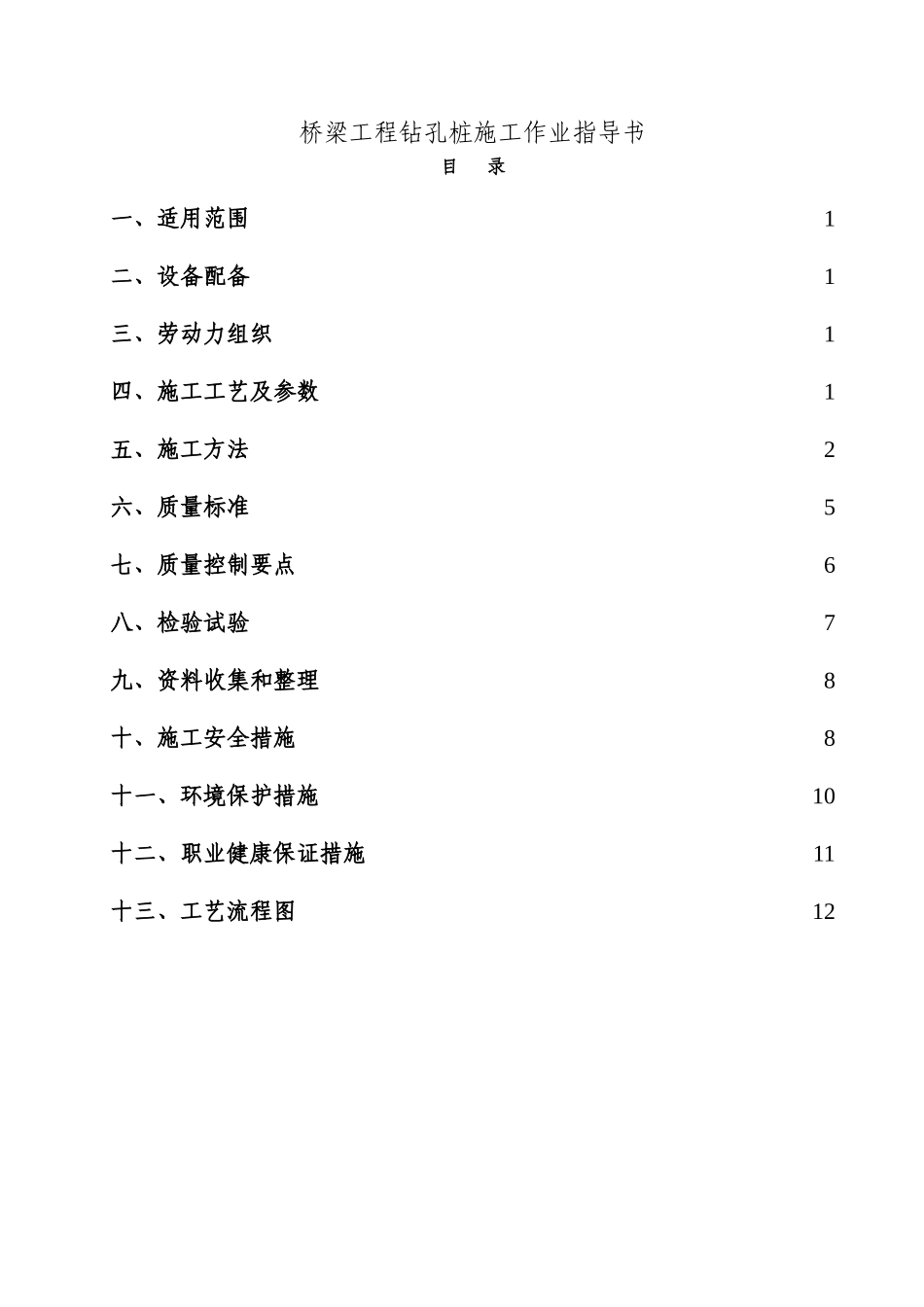

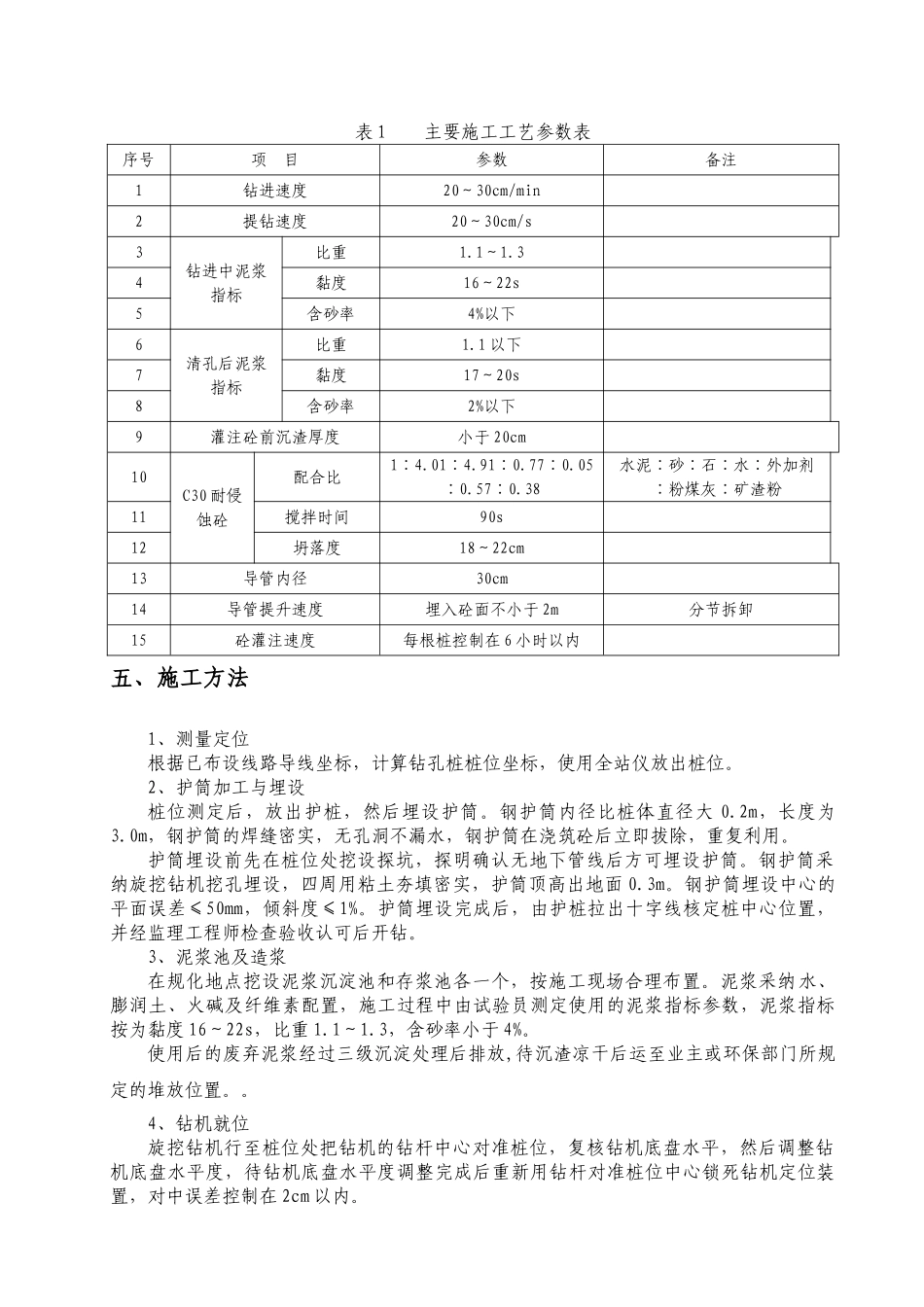

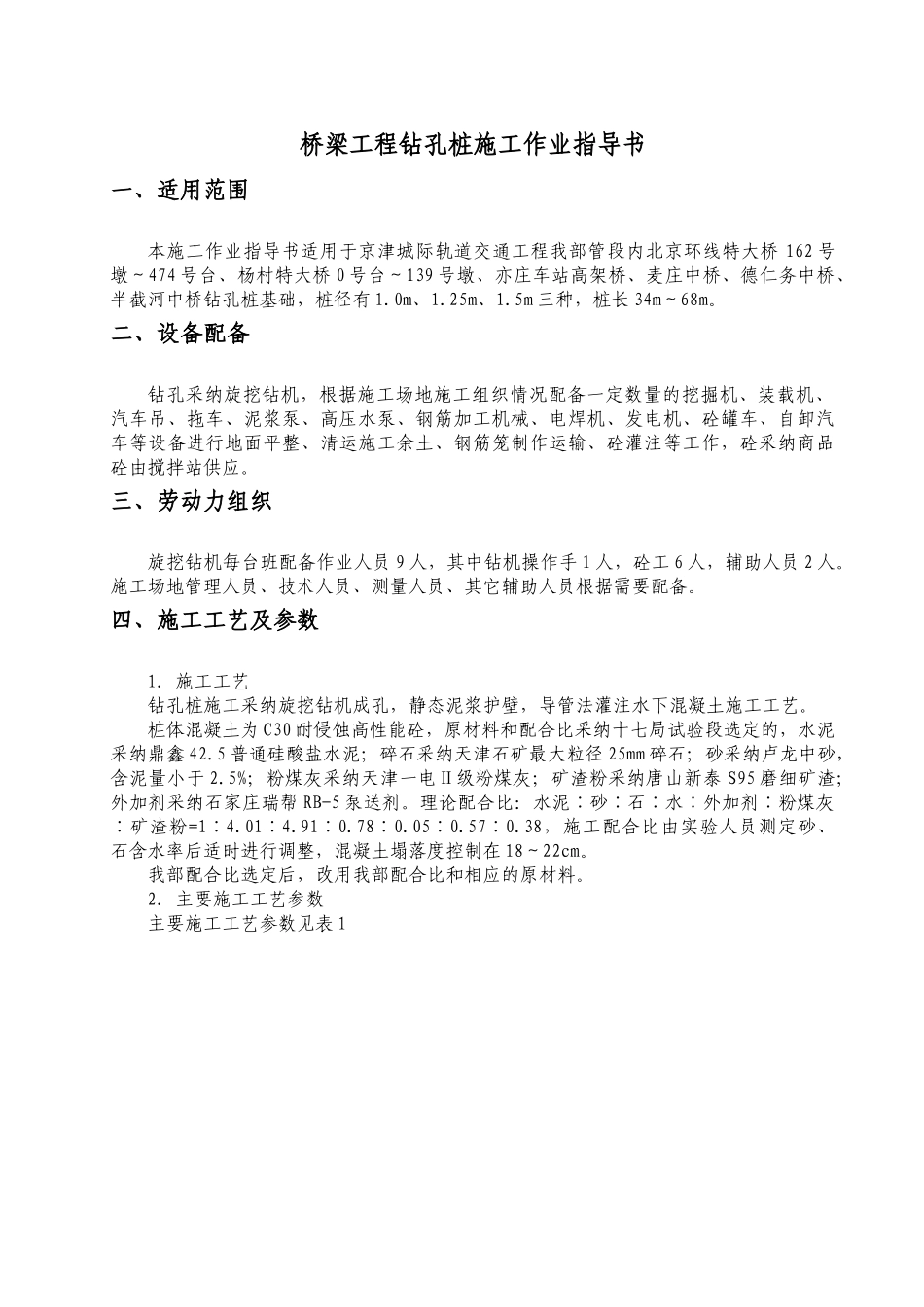

桥梁工程钻孔桩施工作业指导书目 录一、适用范围1二、设备配备1三、劳动力组织1四、施工工艺及参数1五、施工方法2六、质量标准5七、质量控制要点6八、检验试验7九、资料收集和整理8十、施工安全措施8十一、环境保护措施10十二、职业健康保证措施11十三、工艺流程图12桥梁工程钻孔桩施工作业指导书一、适用范围本施工作业指导书适用于京津城际轨道交通工程我部管段内北京环线特大桥 162 号墩～474 号台、杨村特大桥 0 号台～139 号墩、亦庄车站高架桥、麦庄中桥、德仁务中桥、半截河中桥钻孔桩基础，桩径有 1.0m、1.25m、1.5m 三种，桩长 34m～68m。二、设备配备钻孔采纳旋挖钻机，根据施工场地施工组织情况配备一定数量的挖掘机、装载机、汽车吊、拖车、泥浆泵、高压水泵、钢筋加工机械、电焊机、发电机、砼罐车、自卸汽车等设备进行地面平整、清运施工余土、钢筋笼制作运输、砼灌注等工作，砼采纳商品砼由搅拌站供应。三、劳动力组织旋挖钻机每台班配备作业人员 9 人，其中钻机操作手 1 人，砼工 6 人，辅助人员 2 人。施工场地管理人员、技术人员、测量人员、其它辅助人员根据需要配备。四、施工工艺及参数1．施工工艺钻孔桩施工采纳旋挖钻机成孔，静态泥浆护壁，导管法灌注水下混凝土施工工艺。桩体混凝土为 C30 耐侵蚀高性能砼，原材料和配合比采纳十七局试验段选定的，水泥采纳鼎鑫 42.5 普通硅酸盐水泥；碎石采纳天津石矿最大粒径 25mm 碎石；砂采纳卢龙中砂，含泥量小于 2.5%；粉煤灰采纳天津一电Ⅱ级粉煤灰；矿渣粉采纳唐山新泰 S95 磨细矿渣；外加剂采纳石家庄瑞帮 RB-5 泵送剂。理论配合比：水泥∶砂∶石∶水∶外加剂∶粉煤灰∶矿渣粉=1∶4.01∶4.91∶0.78∶0.05∶0.57∶0.38，施工配合比由实验人员测定砂、石含水率后适时进行调整，混凝土塌落度控制在 18～22cm。我部配合比选定后，改用我部配合比和相应的原材料。2．主要施工工艺参数主要施工工艺参数见表 1表 1 主要施工工艺参数表序号项 目参数备注1钻进速度20～30cm/min2提钻速度20～30cm/s3钻进中泥浆指标比重1.1～1.3 4黏度16～22s5含砂率4%以下6清孔后泥浆指标比重1.1 以下 7黏度17～20s8含砂率2%以下9灌注砼前沉渣厚度小于 20cm10C30 耐侵蚀砼配合比1∶4.01∶4.91∶0.77∶0.05∶0.57∶0.38水泥∶砂∶石∶水∶外加剂∶粉煤灰∶矿渣粉11搅拌时间90s12坍落度18～22cm13导管内径30cm14导管提升速度埋入砼面不小于 2m分节拆卸15砼灌注速度...
