桩基承台计算书

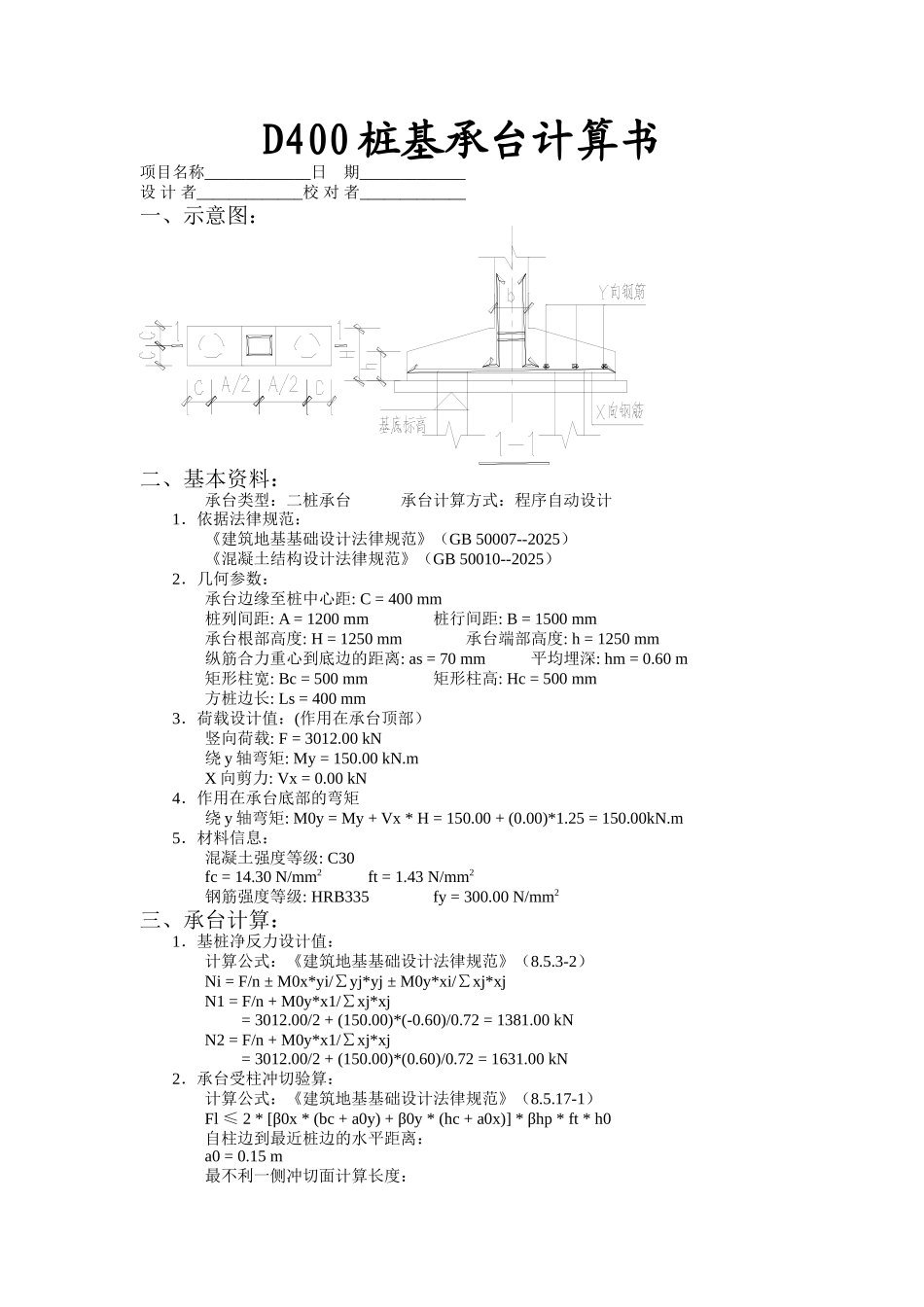

D400 桩基承台计算书项目名称_____________日 期_____________设 计 者_____________校 对 者_____________一、示意图：二、基本资料：承台类型：二桩承台承台计算方式：程序自动设计1．依据法律规范：《建筑地基基础设计法律规范》（GB 50007--2025）《混凝土结构设计法律规范》（GB 50010--2025）2．几何参数：承台边缘至桩中心距: C = 400 mm 桩列间距: A = 1200 mm 桩行间距: B = 1500 mm 承台根部高度: H = 1250 mm 承台端部高度: h = 1250 mm 纵筋合力重心到底边的距离: as = 70 mm 平均埋深: hm = 0.60 m 矩形柱宽: Bc = 500 mm 矩形柱高: Hc = 500 mm 方桩边长: Ls = 400 mm 3．荷载设计值：(作用在承台顶部）竖向荷载: F = 3012.00 kN 绕 y 轴弯矩: My = 150.00 kN.mX 向剪力: Vx = 0.00 kN 4．作用在承台底部的弯矩绕 y 轴弯矩: M0y = My + Vx * H = 150.00 + (0.00)*1.25 = 150.00kN.m5．材料信息：混凝土强度等级: C30fc = 14.30 N/mm2ft = 1.43 N/mm2钢筋强度等级: HRB335fy = 300.00 N/mm2三、承台计算：1．基桩净反力设计值：计算公式：《建筑地基基础设计法律规范》（8.5.3-2）Ni = F/n ± M0x*yi/∑yj*yj ± M0y*xi/∑xj*xj N1 = F/n + M0y*x1/∑xj*xj = 3012.00/2 + (150.00)*(-0.60)/0.72 = 1381.00 kNN2 = F/n + M0y*x1/∑xj*xj = 3012.00/2 + (150.00)*(0.60)/0.72 = 1631.00 kN2．承台受柱冲切验算：计算公式：《建筑地基基础设计法律规范》（8.5.17-1）Fl ≤ 2 * [β0x * (bc + a0y) + β0y * (hc + a0x)] * βhp * ft * h0 自柱边到最近桩边的水平距离：a0 = 0.15 m最不利一侧冲切面计算长度：bm = 0.65 m作用于最不利冲切面以外冲切力设计值： Fl = 1631.00 kN冲垮比：λ0 = a0/h0 = 0.15/1.18 = 0.13 λ0 < 0.2λ0 = 0.2 冲切系数：β0 = 0.84/(λ0 + 0.2) = 0.84/(0.20 + 0.2) = 2.10 β0 * bm * βhp * ft * h0 = 2.10 * 0.65 * 0.96 * 1430.00 * 1.18 = 2216.93 kN > Fl = 1631.00 kN 满足要求！3．承台受剪验算：计算公式：《建筑地基基础设计法律规范》（8.5.18-1）Fl ≤ βhs * β* ft * b0 * h0(1) 垂直 x 方向截面的抗剪计算x 方向上自柱边到计算一排桩的桩边的水平距离...
