桩基础施工作业指导书

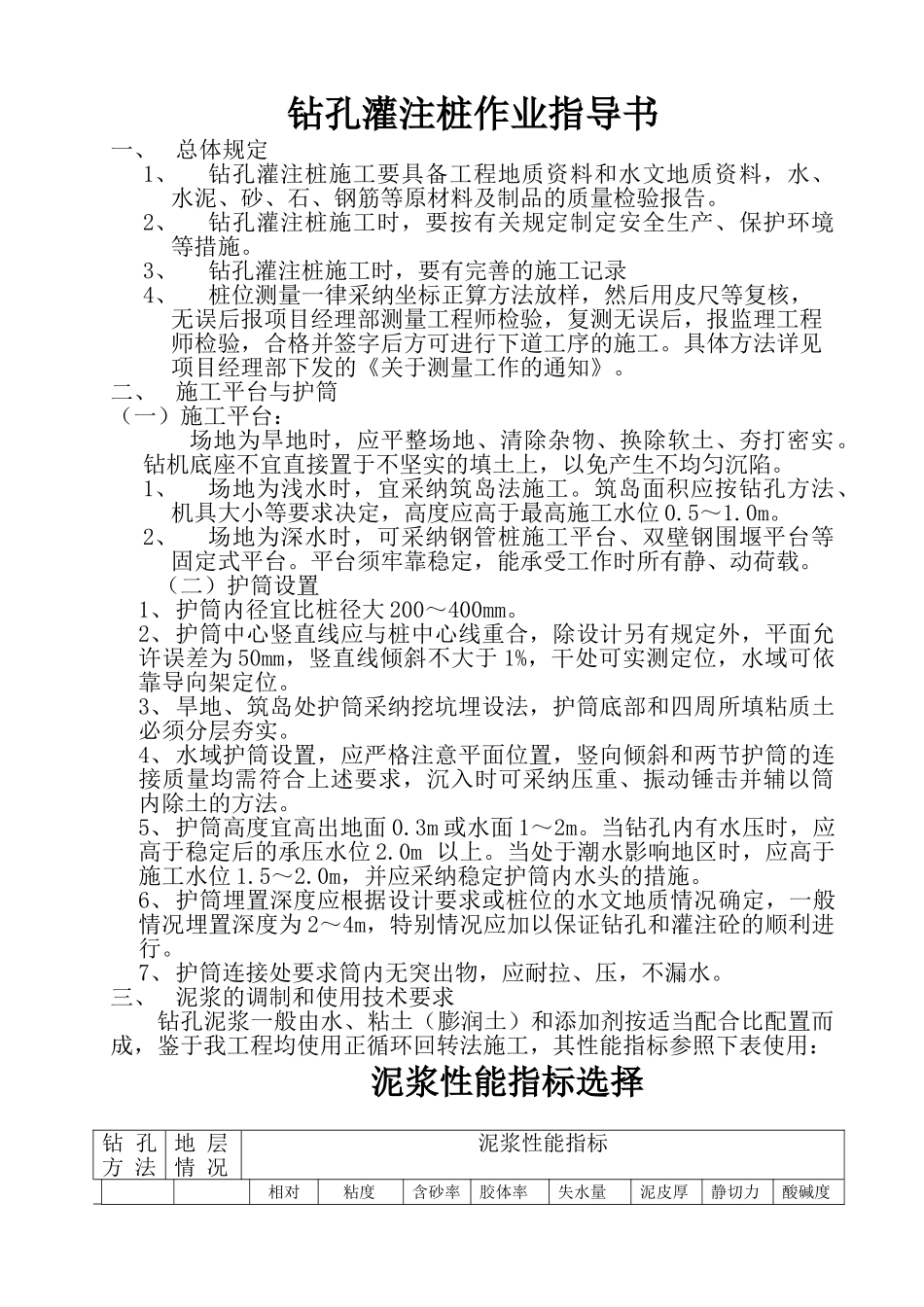

钻孔灌注桩作业指导书一、 总体规定1、钻孔灌注桩施工要具备工程地质资料和水文地质资料，水、水泥、砂、石、钢筋等原材料及制品的质量检验报告。2、钻孔灌注桩施工时，要按有关规定制定安全生产、保护环境等措施。3、钻孔灌注桩施工时，要有完善的施工记录4、桩位测量一律采纳坐标正算方法放样，然后用皮尺等复核，无误后报项目经理部测量工程师检验，复测无误后，报监理工程师检验，合格并签字后方可进行下道工序的施工。具体方法详见项目经理部下发的《关于测量工作的通知》。二、 施工平台与护筒（一）施工平台：场地为旱地时，应平整场地、清除杂物、换除软土、夯打密实。钻机底座不宜直接置于不坚实的填土上，以免产生不均匀沉陷。1、场地为浅水时，宜采纳筑岛法施工。筑岛面积应按钻孔方法、机具大小等要求决定，高度应高于最高施工水位 0.5～1.0m。2、场地为深水时，可采纳钢管桩施工平台、双壁钢围堰平台等固定式平台。平台须牢靠稳定，能承受工作时所有静、动荷载。（二）护筒设置1、护筒内径宜比桩径大 200～400mm。2、护筒中心竖直线应与桩中心线重合，除设计另有规定外，平面允许误差为 50mm，竖直线倾斜不大于 1%，干处可实测定位，水域可依靠导向架定位。3、旱地、筑岛处护筒采纳挖坑埋设法，护筒底部和四周所填粘质土必须分层夯实。4、水域护筒设置，应严格注意平面位置，竖向倾斜和两节护筒的连接质量均需符合上述要求，沉入时可采纳压重、振动锤击并辅以筒内除土的方法。5、护筒高度宜高出地面 0.3m 或水面 1～2m。当钻孔内有水压时，应高于稳定后的承压水位 2.0m 以上。当处于潮水影响地区时，应高于施工水位 1.5～2.0m，并应采纳稳定护筒内水头的措施。6、护筒埋置深度应根据设计要求或桩位的水文地质情况确定，一般情况埋置深度为 2～4m，特别情况应加以保证钻孔和灌注砼的顺利进行。7、护筒连接处要求筒内无突出物，应耐拉、压，不漏水。三、 泥浆的调制和使用技术要求钻孔泥浆一般由水、粘土（膨润土）和添加剂按适当配合比配置而成，鉴于我工程均使用正循环回转法施工，其性能指标参照下表使用：泥浆性能指标选择钻 孔方 法地 层情 况泥浆性能指标相对粘度含砂率胶体率失水量泥皮厚静切力酸碱度密度（S）（%）（%）Ml/30minmm/30min（ Pa）PH正循环一般地层1.05 ～1.2016～22≤4≥96≤25≤21.0～2.58～10反循环易塌地层1.20～1.4519～28≤4≥96≤15≤23.0～5.08～10四、 钻孔施工（一）一般规定1、钻...
