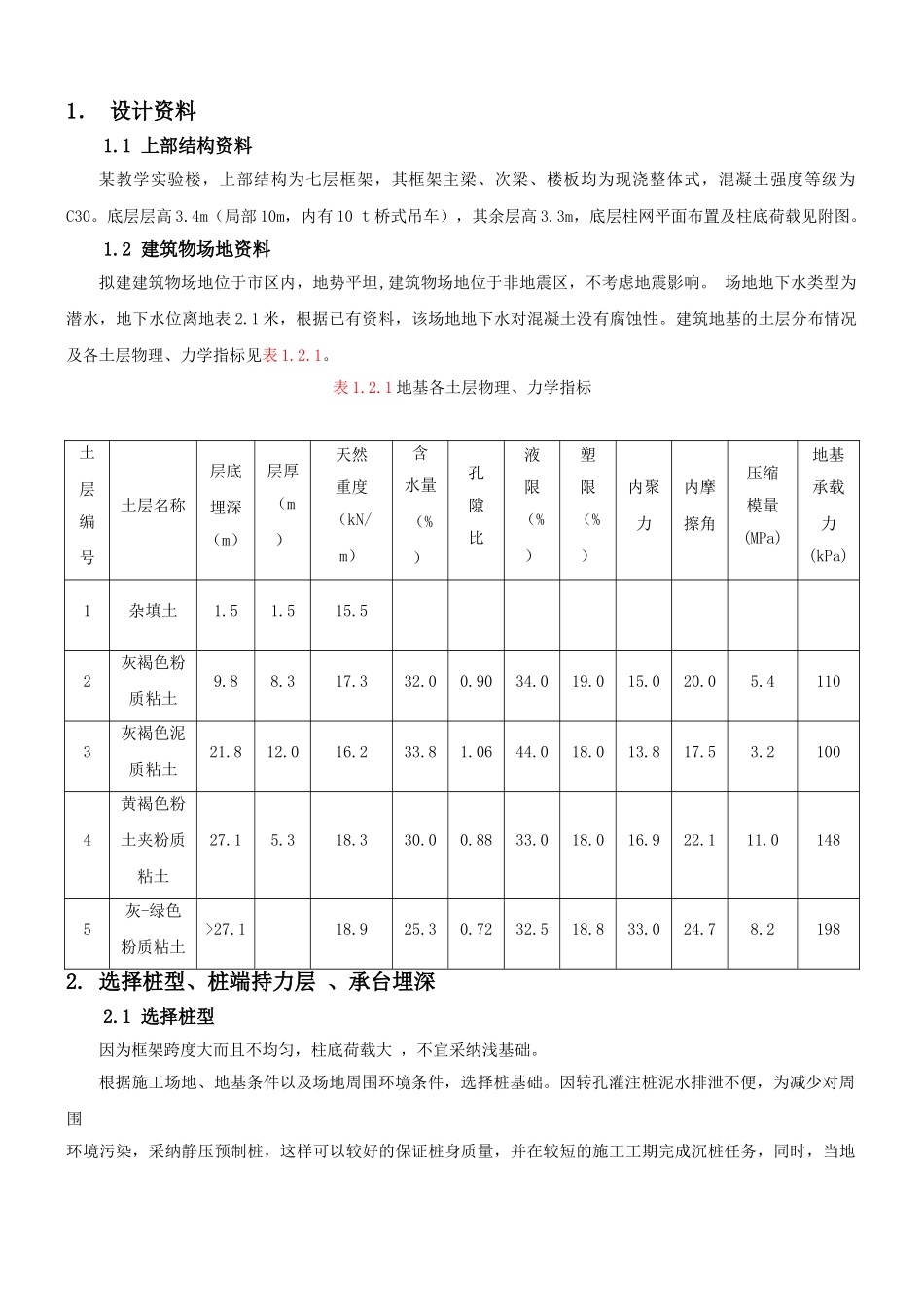

1． 设计资料1.1 上部结构资料某教学实验楼，上部结构为七层框架，其框架主梁、次梁、楼板均为现浇整体式，混凝土强度等级为C30。底层层高 3.4m（局部 10m，内有 10 t 桥式吊车），其余层高 3.3m，底层柱网平面布置及柱底荷载见附图。1.2 建筑物场地资料拟建建筑物场地位于市区内，地势平坦,建筑物场地位于非地震区，不考虑地震影响。 场地地下水类型为潜水，地下水位离地表 2.1 米，根据已有资料，该场地地下水对混凝土没有腐蚀性。建筑地基的土层分布情况及各土层物理、力学指标见表 1.2.1。表 1.2.1 地基各土层物理、力学指标土层编号土层名称层底埋深（m）层厚（m）天然重度（kN/m）含水量（%）孔隙比液限（%）塑限（%）内聚力内摩擦角压缩模量(MPa)地基承载力(kPa)1杂填土1.51.515.52灰褐色粉质粘土9.88.317.332.00.9034.019.015.020.05.41103灰褐色泥质粘土21.812.016.233.81.0644.018.013.817.53.21004黄褐色粉土夹粉质粘土27.15.318.330.00.8833.018.016.922.111.01485灰-绿色粉质粘土>27.118.925.30.7232.518.833.024.78.21982. 选择桩型、桩端持力层 、承台埋深2.1 选择桩型 因为框架跨度大而且不均匀，柱底荷载大 ，不宜采纳浅基础。根据施工场地、地基条件以及场地周围环境条件，选择桩基础。因转孔灌注桩泥水排泄不便，为减少对周围环境污染，采纳静压预制桩，这样可以较好的保证桩身质量，并在较短的施工工期完成沉桩任务，同时，当地的施工技术力量、施工设备以及材料供应也为采纳静压桩提供可能性。2.2 选择桩的几何尺寸以及承台埋深依据地基土的分布，第②层是灰褐色粉质粘土，第③层是灰色淤泥质的粉质粘土，且比较厚，而第④层是黄褐色粉土夹粉质粘土，所以第④层是较适合的桩端持力层。桩端全断面进入持力层 1.0m（>2d），工程桩入土深度为 h。故：由于第①层厚 1.5m，地下水位为离地表 2.1m,为了使地下水对承台没有影响，所以选择承台底进入第②层土 0.6m，即承台埋深为 2.1m，桩基得有效桩长即为 22.8-2.1=20.7m。桩截面尺寸选用：由于经验关系建议：楼层<10 时,桩边长取 300～400,故取 350mm×350mm，由施工设备要求，桩分为两节，上段长 11m，下段长 11m（不包括桩尖长度在内），实际桩长比有效桩长长 1.3m，这是考虑持力层可能有一定的起伏以及桩需要嵌入承台一定长度而留有的余地。桩基以及土层分布示意如图2.2.1。图 2.2.1 土层分布示意3 .确定单桩极限承载力标准值3.1 确定单桩...
