桩基础设计案例

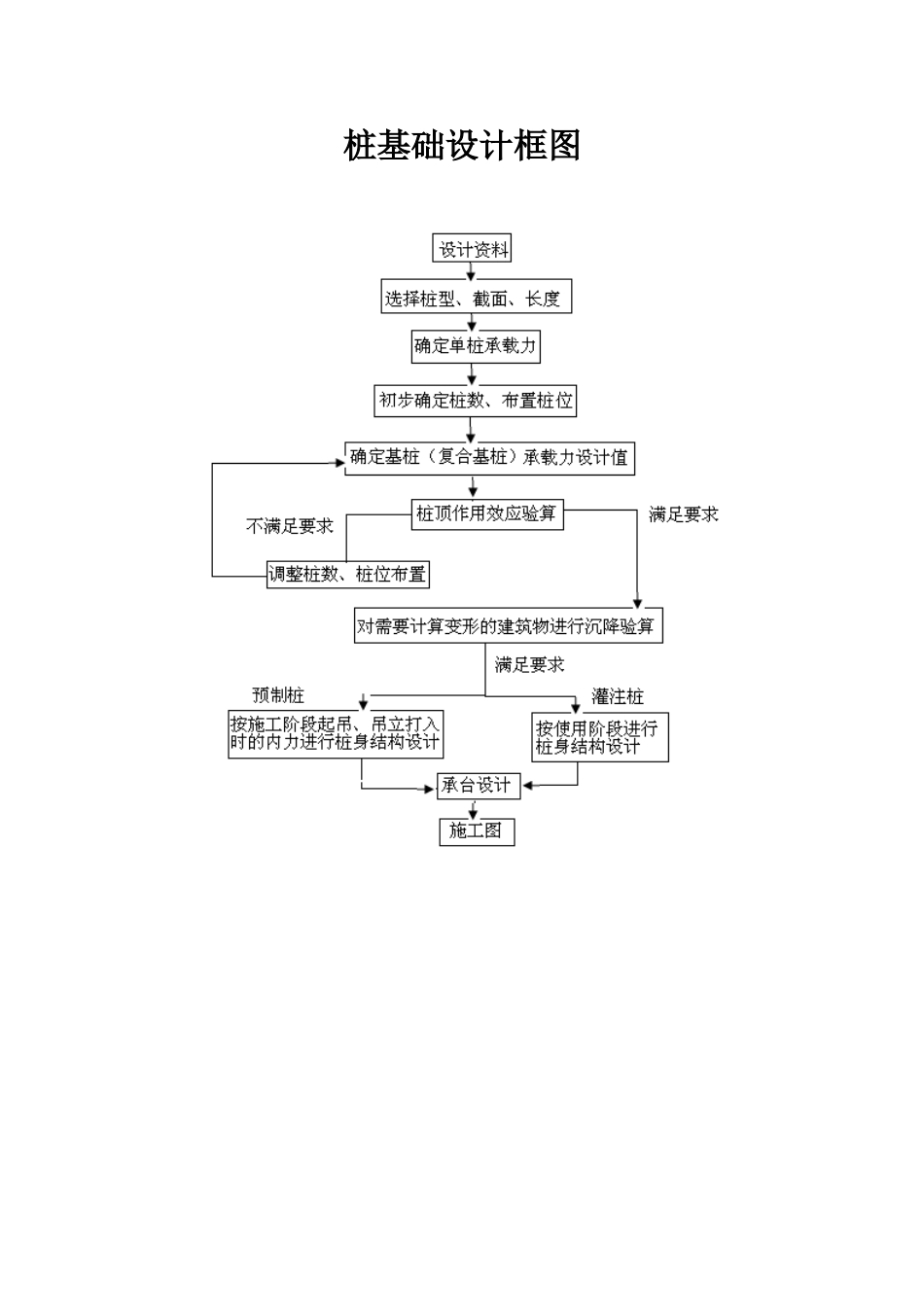

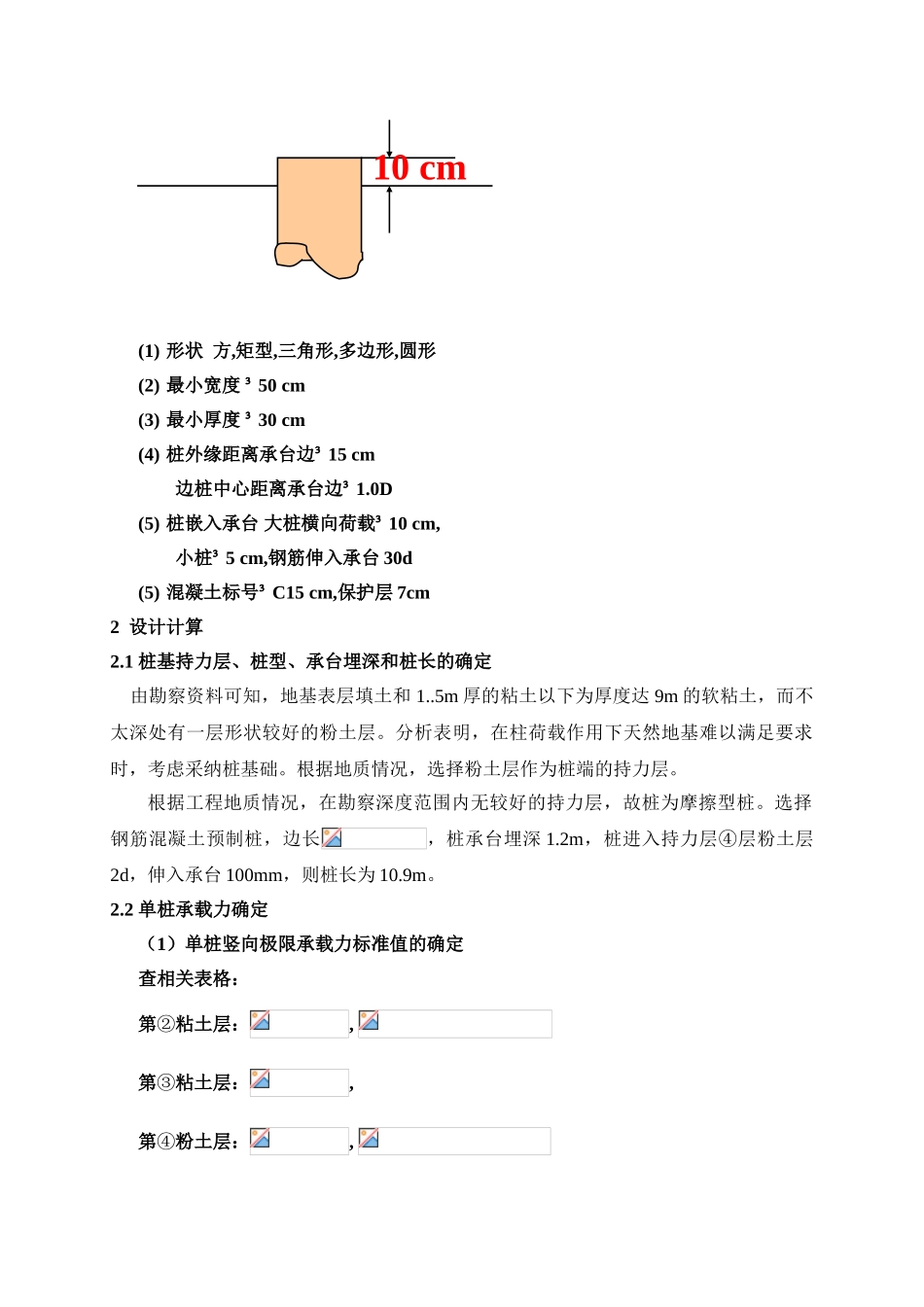

桩基础设计框图设计实例一1. 设计资料某多层建筑一框架柱截面为，承担上部结构传来的荷载设计值为:轴力，弯矩，剪力。经勘察地基土依次为：0.8m 厚人工填土，1.5m 厚粘土；9.0m 厚淤泥质粘土；6m 厚粉土。各层物理力学性质指标如下表所示。地下水位离地表 1.5m。试设计桩基础。表 各土层物理力学指标土层号土层名称土层厚度（m）含水量(%)重度(kN/m3)孔隙比液性指数压缩模量(MPa)内摩擦角（°）粘聚力(kPa)①人工填土0.818②粘土1.532190.8640.3635.21312③淤泥质粘土9.04917.51.341.613.2.81116④粉土6.032.818.90.800.52711.07183⑤淤泥质粘土12.04317.61.201.3493.11217⑥风化砾石5.0依据：承台的尺寸和结构  1.0d15cm10 cm(1) 形状 方,矩型,三角形,多边形,圆形(2) 最小宽度 ³ 50 cm(3) 最小厚度 ³ 30 cm(4) 桩外缘距离承台边³ 15 cm 边桩中心距离承台边³ 1.0D(5) 桩嵌入承台 大桩横向荷载³ 10 cm, 小桩³ 5 cm,钢筋伸入承台 30d (5) 混凝土标号³ C15 cm,保护层 7cm2 设计计算2.1 桩基持力层、桩型、承台埋深和桩长的确定 由勘察资料可知，地基表层填土和 1..5m 厚的粘土以下为厚度达 9m 的软粘土，而不太深处有一层形状较好的粉土层。分析表明，在柱荷载作用下天然地基难以满足要求时，考虑采纳桩基础。根据地质情况，选择粉土层作为桩端的持力层。根据工程地质情况，在勘察深度范围内无较好的持力层，故桩为摩擦型桩。选择钢筋混凝土预制桩，边长，桩承台埋深 1.2m，桩进入持力层④层粉土层2d，伸入承台 100mm，则桩长为 10.9m。2.2 单桩承载力确定（1）单桩竖向极限承载力标准值的确定查相关表格：第②粘土层：, 第③粘土层：, 第④粉土层：, 10 cm（2） 桩基竖向承载力设计值。桩数超过 3 根的非端承桩复合桩基，应考虑桩群、土、承台的相互作用效应，由下式计算： 因承台下有淤泥质粘土，不考虑承台效应。查表时取一栏的对应值。因桩数位置，桩距也未知，先按查表，待桩数及桩距确定后，再验算基桩的承载力设计值是否满足要求。2.3 桩数、布桩及承台尺寸2.3.1 桩数 由于桩数未知，承台尺寸未知，先不考虑承台质量，初步确定桩数，待布置完桩后，再计承台质量，验算桩数是否满足要求。 取2.3.2 桩距 根据法律规范规定，摩擦型桩的中心矩，不宜小于桩身直径的 3 倍，又考虑到穿越饱和软土，相应的最小中心矩为 4d，故取，边距取 350mm2.3.3 桩布置形式采纳长...
