梁钢筋工程量计算含实例

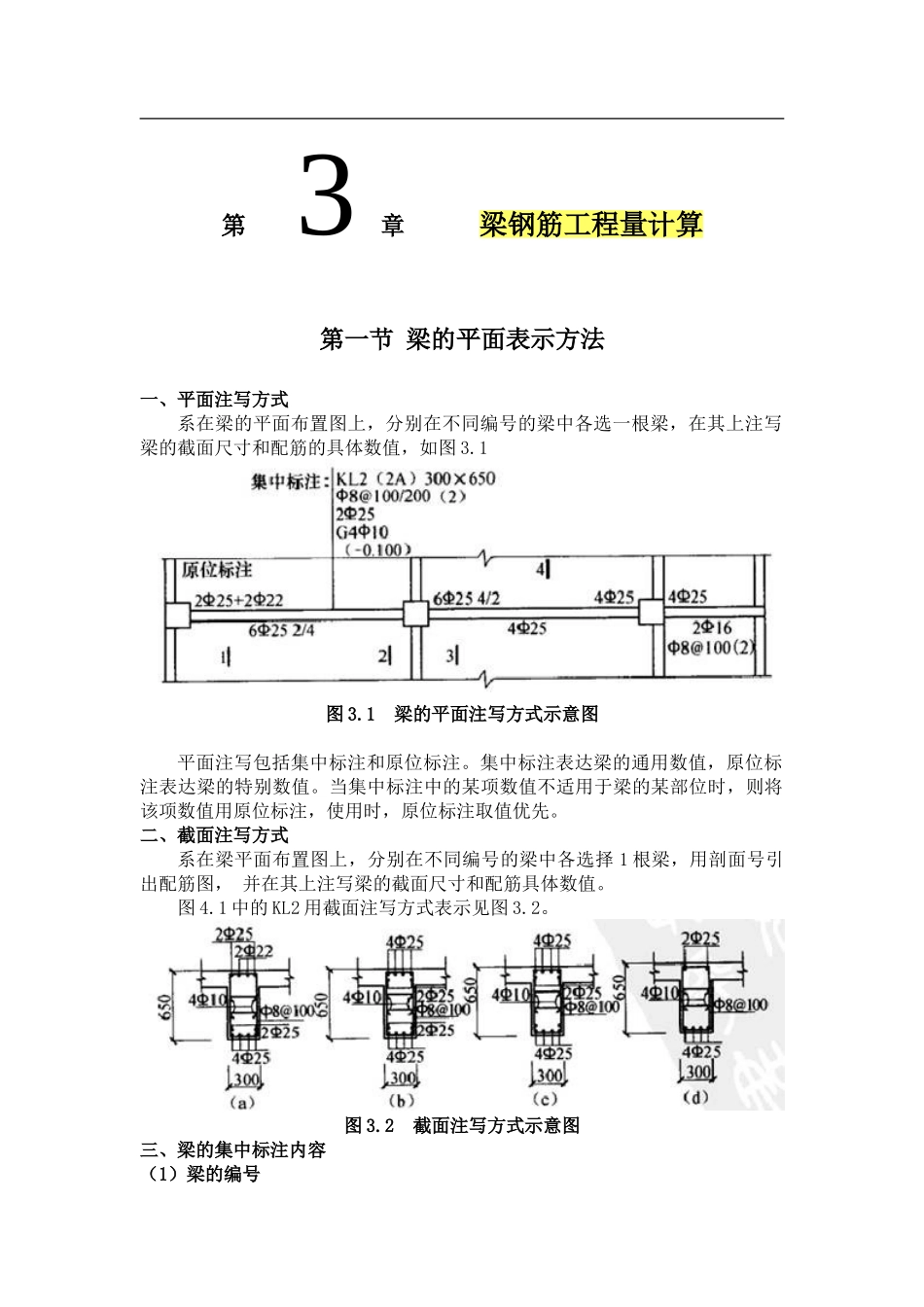

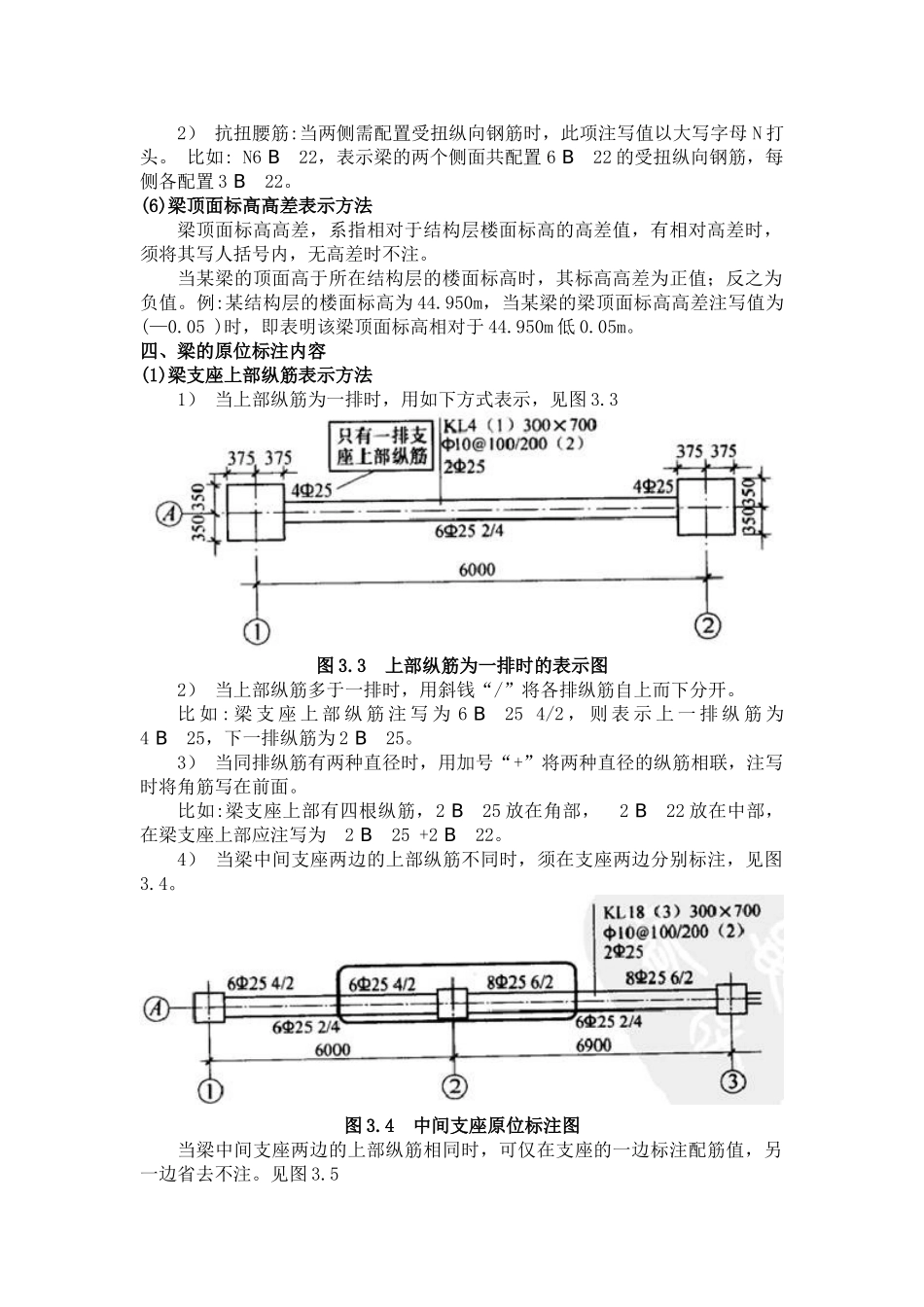

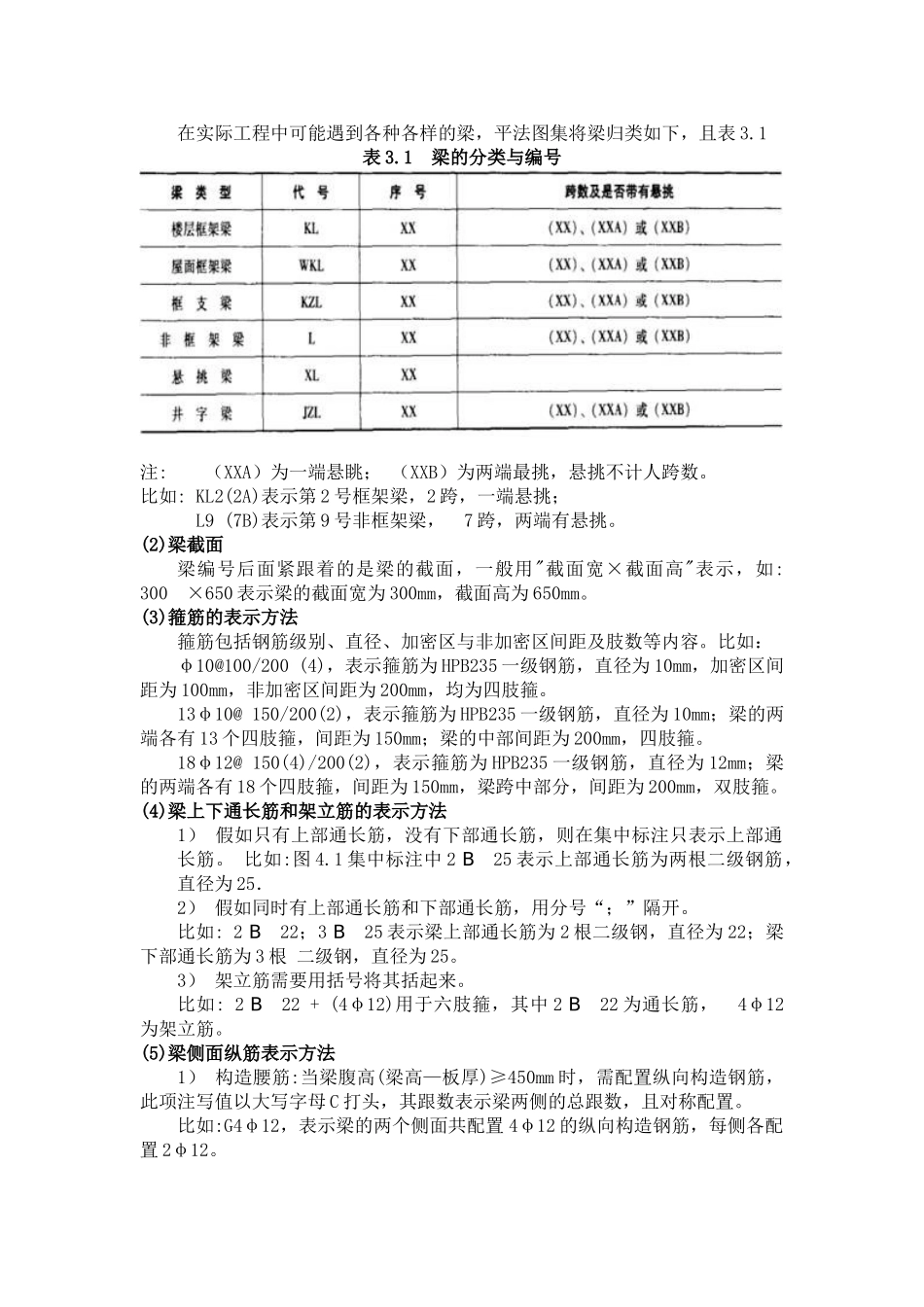

第 3章 梁钢筋工程量计算 第一节 梁的平面表示方法一、平面注写方式系在梁的平面布置图上，分别在不同编号的梁中各选一根梁，在其上注写梁的截面尺寸和配筋的具体数值，如图 3.1图 3.1 梁的平面注写方式示意图 平面注写包括集中标注和原位标注。集中标注表达梁的通用数值，原位标注表达梁的特别数值。当集中标注中的某项数值不适用于梁的某部位时，则将该项数值用原位标注，使用时，原位标注取值优先。二、截面注写方式系在梁平面布置图上，分别在不同编号的梁中各选择 1 根梁，用剖面号引出配筋图， 并在其上注写梁的截面尺寸和配筋具体数值。图 4.1 中的 KL2 用截面注写方式表示见图 3.2。图 3.2 截面注写方式示意图三、梁的集中标注内容（1）梁的编号在实际工程中可能遇到各种各样的梁，平法图集将梁归类如下，且表 3.1表 3.1 梁的分类与编号注: （XXA）为一端悬眺； （XXB）为两端最挑，悬挑不计人跨数。比如: KL2(2A)表示第 2 号框架梁，2 跨，一端悬挑；L9 (7B)表示第 9 号非框架梁， 7 跨，两端有悬挑。(2)梁截面梁编号后面紧跟着的是梁的截面，一般用"截面宽×截面高"表示，如: 300 ×650 表示梁的截面宽为 300mm，截面高为 650mm。(3)箍筋的表示方法箍筋包括钢筋级别、直径、加密区与非加密区间距及肢数等内容。比如：φ10@100/200 (4)，表示箍筋为 HPB235 一级钢筋，直径为 10mm，加密区间距为 100mm，非加密区间距为 200mm，均为四肢箍。13φ10@ 150/200(2)，表示箍筋为 HPB235 一级钢筋，直径为 10mm；梁的两端各有 13 个四肢箍，间距为 150mm；梁的中部间距为 200mm，四肢箍。18φ12@ 150(4)/200(2)，表示箍筋为 HPB235 一级钢筋，直径为 12mm；梁的两端各有 18 个四肢箍，间距为 150mm，梁跨中部分，间距为 200mm，双肢箍。(4)梁上下通长筋和架立筋的表示方法1） 假如只有上部通长筋，没有下部通长筋，则在集中标注只表示上部通长筋。 比如:图 4.1 集中标注中 2 B 25 表示上部通长筋为两根二级钢筋，直径为 25．2） 假如同时有上部通长筋和下部通长筋，用分号“；”隔开。比如: 2 B 22；3 B 25 表示梁上部通长筋为 2 根二级钢，直径为 22；梁下部通长筋为 3 根 二级钢，直径为 25。3） 架立筋需要用括号将其括起来。比如: 2 B 22 + (4φ12)用于六肢箍，其中 2 B 22 为通长筋， 4φ12为架立筋。(5)梁侧面纵筋表示方法1） 构造腰筋:当...
