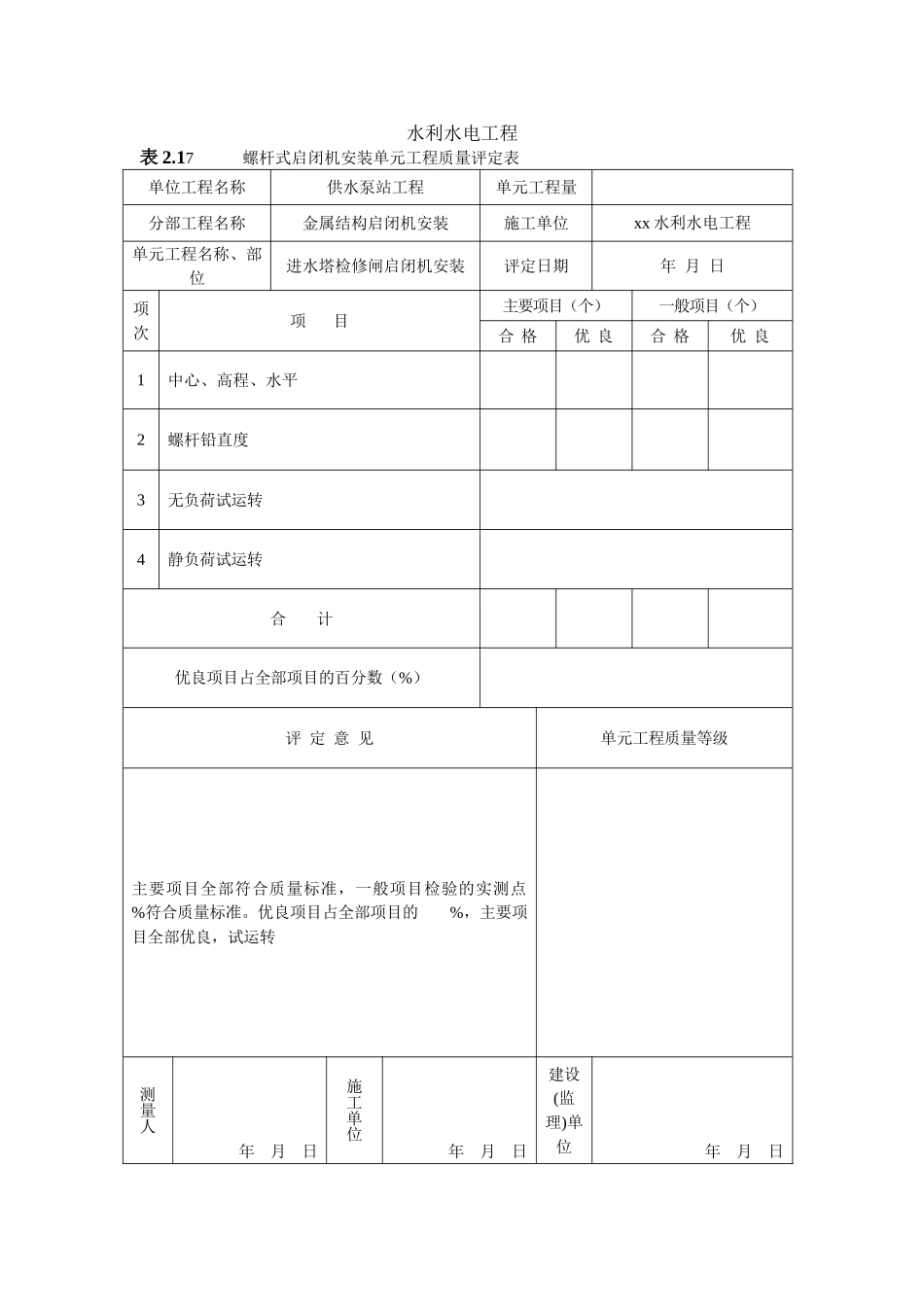

水利水电工程表 2.17 螺杆式启闭机安装单元工程质量评定表单位工程名称供水泵站工程单元工程量分部工程名称金属结构启闭机安装施工单位xx 水利水电工程单元工程名称、部位进水塔检修闸启闭机安装评定日期年 月 日项次项 目主要项目（个）一般项目（个）合 格优 良合 格优 良1中心、高程、水平2螺杆铅直度3无负荷试运转4静负荷试运转合 计优良项目占全部项目的百分数（%）评 定 意 见单元工程质量等级主要项目全部符合质量标准，一般项目检验的实测点 %符合质量标准。优良项目占全部项目的 %，主要项目全部优良，试运转测量人年 月 日施工单位年 月 日建设(监理)单位年 月 日水利水电工程表 2.17-1 螺杆式启闭机中心、高程、水平和螺杆铅垂度质量评定表单位工程名称供水泵站工程单元工程量分部工程名称金属结构启闭机安装施工单位xx 水利水电工程公司单元工程名称、部位进水塔检修闸启闭机安装检验日期年 月 日项 次项 目设计值(mm)允许偏差(mm)实 测 值(mm)合格数(点)合格率(%)合格优良1△纵、横向中心线222高程±5±43△水平0.5/m0.4/m4螺杆与闸门连接前铅垂度0.2/mL=40000.2/m5机座与基础板接触情况紧密接触间隙＜0.5mm检验结果主要项目共测 点，合格 点，合格率 %一般项目共测 点，合格 点，合格率 %评 定 意 见质 量 等 级主要项目 项，全部合格，其中优良 项；一般项目 项，全部合格，其中 项优良测量人年 月 日施工单位年 月 日建设(监理)单位年 月 日水利水电工程表 2.17-2 螺杆式启闭机试运转质量评定表单位工程名称供水泵站工程单元工程量分部工程名称金属结构启闭机安装施工单位xx 水利水电工程公司单元工程名称、部位进水塔检修闸启闭机安装检验日期年 月 日项 次项 目质 量 标 准检 验 记 录1无 负 荷手摇部分转动灵活、平稳，无卡阻现象，手、电两用机构的电气闭锁装置可靠2行程开关动作灵敏、准确，高度指示器指示准确3转动机构运转平稳，无冲击声和其他异常声音4电气设备无异常发热现象5机 箱无渗油现象6静负荷电气和机械部分符合本表项次 1～5 标准7超载保护装置动作灵敏、准确、可靠评 定 意 见质 量 等 级试运转质量测量人年 月 日施工单位年 月 日建设(监理)单位年 月 日
