检察院地上挑架方案2VIP专享

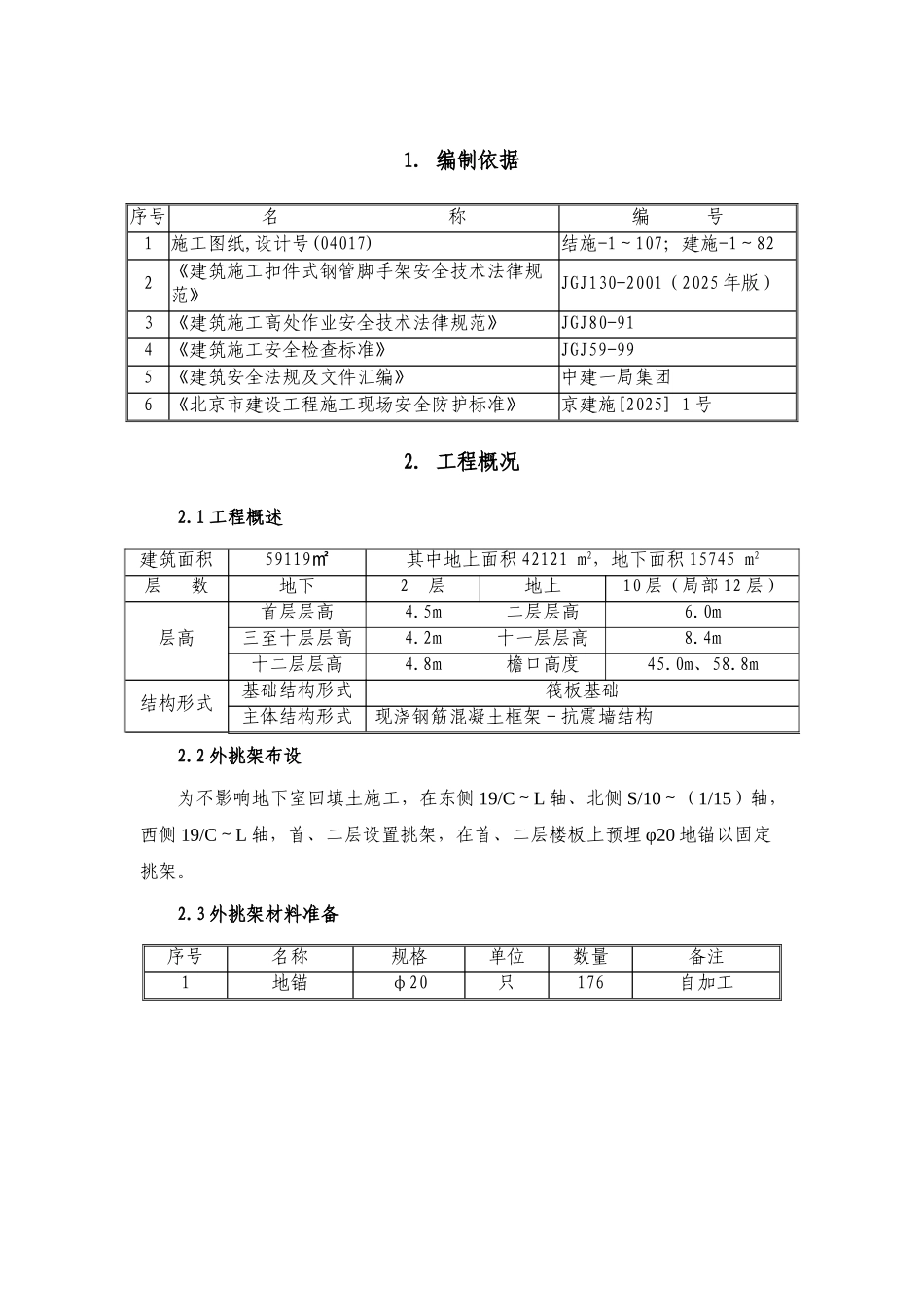

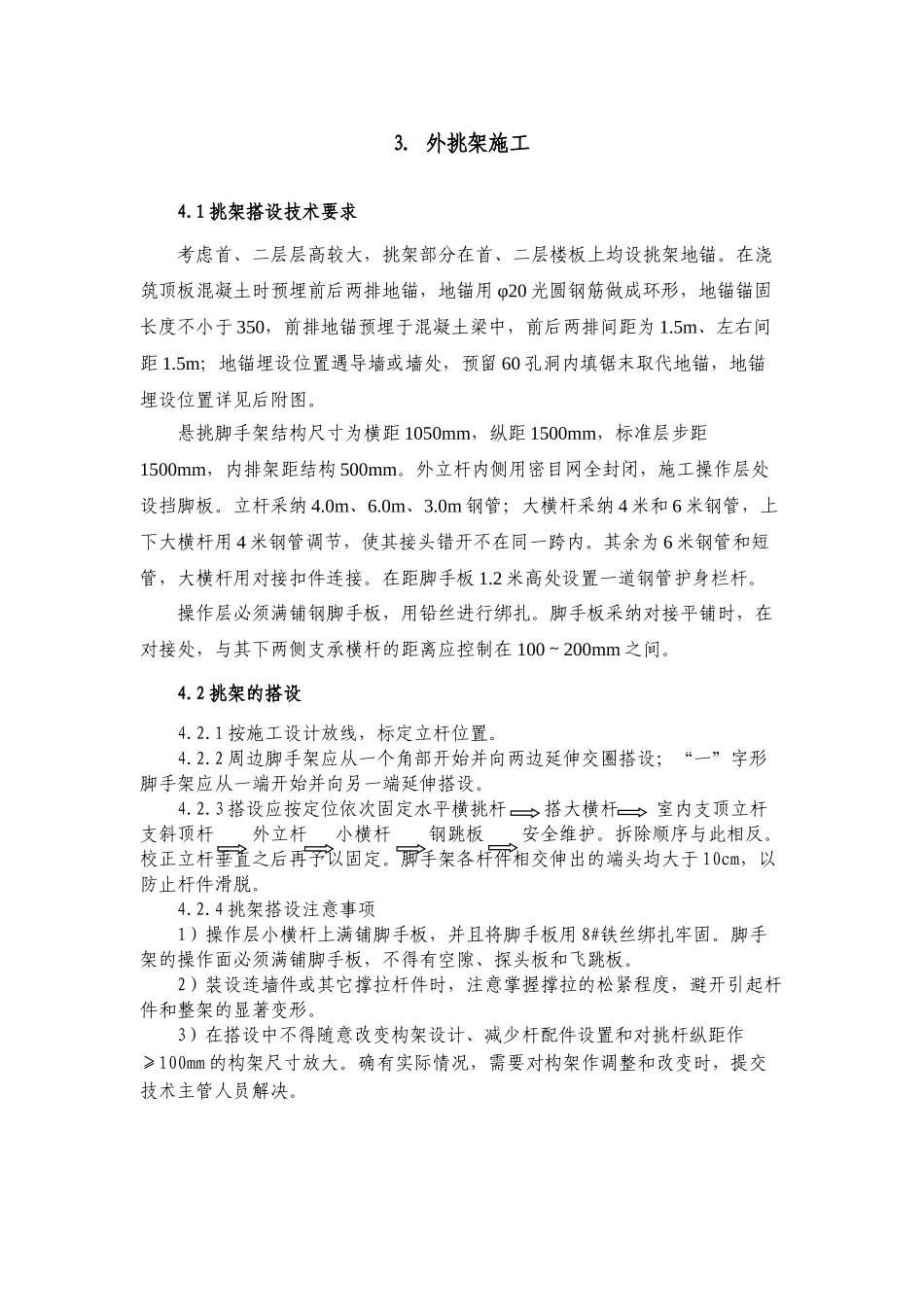

目 录1. 编制依据12. 工程概况12.1 工程概述12.2 外挑架布设12.3 外挑架材料准备13. 外挑架施工24.1 挑架搭设技术要求24.2 挑架的搭设24.3 挑架的验收34.4 挑架使用要求34.5 挑架的拆除44. 挑架验算45. 脚手架安全注意事项66. 附图6附图 1：首、二层挑架布置图6附图 2：19/C～L 轴挑架埋件布置图6附图 3：1/C～J 轴挑架埋件布置图6附图 4：S/10～15 轴挑架埋件布置图6附图 5：1-1 剖面图及预埋件详图61. 编制依据序号名 称编 号1施工图纸,设计号(04017)结施-1～107；建施-1～822《建筑施工扣件式钢管脚手架安全技术法律规范》JGJ130-2001（2025 年版）3《建筑施工高处作业安全技术法律规范》JGJ80-914《建筑施工安全检查标准》JGJ59-995《建筑安全法规及文件汇编》中建一局集团6《北京市建设工程施工现场安全防护标准》京建施[2025] 1 号2. 工程概况2.1 工程概述建筑面积59119㎡其中地上面积 42121 m2，地下面积 15745 m2层 数地下2 层地上10 层（局部 12 层）层高首层层高 4.5m二层层高6.0m三至十层层高4.2m十一层层高8.4m十二层层高4.8m檐口高度45.0m、58.8m结构形式基础结构形式筏板基础主体结构形式现浇钢筋混凝土框架－抗震墙结构2.2 外挑架布设为不影响地下室回填土施工，在东侧 19/C～L 轴、北侧 S/10～（1/15）轴，西侧 19/C～L 轴，首、二层设置挑架，在首、二层楼板上预埋 φ20 地锚以固定挑架。2.3 外挑架材料准备序号名称规格单位数量备注1地锚φ20只176自加工3. 外挑架施工4.1 挑架搭设技术要求考虑首、二层层高较大，挑架部分在首、二层楼板上均设挑架地锚。在浇筑顶板混凝土时预埋前后两排地锚，地锚用 φ20 光圆钢筋做成环形，地锚锚固长度不小于 350，前排地锚预埋于混凝土梁中，前后两排间距为 1.5m、左右间距 1.5m；地锚埋设位置遇导墙或墙处，预留 60 孔洞内填锯末取代地锚，地锚埋设位置详见后附图。悬挑脚手架结构尺寸为横距 1050mm，纵距 1500mm，标准层步距1500mm，内排架距结构 500mm。外立杆内侧用密目网全封闭，施工操作层处设挡脚板。立杆采纳 4.0m、6.0m、3.0m 钢管；大横杆采纳 4 米和 6 米钢管，上下大横杆用 4 米钢管调节，使其接头错开不在同一跨内。其余为 6 米钢管和短管，大横杆用对接扣件连接。在距脚手板 1.2 米高处设置一道钢管护身栏杆。操作层必须满铺钢脚手板，用铅丝进行绑扎。脚手板采纳对接平铺时，在对接处，与其下两...
