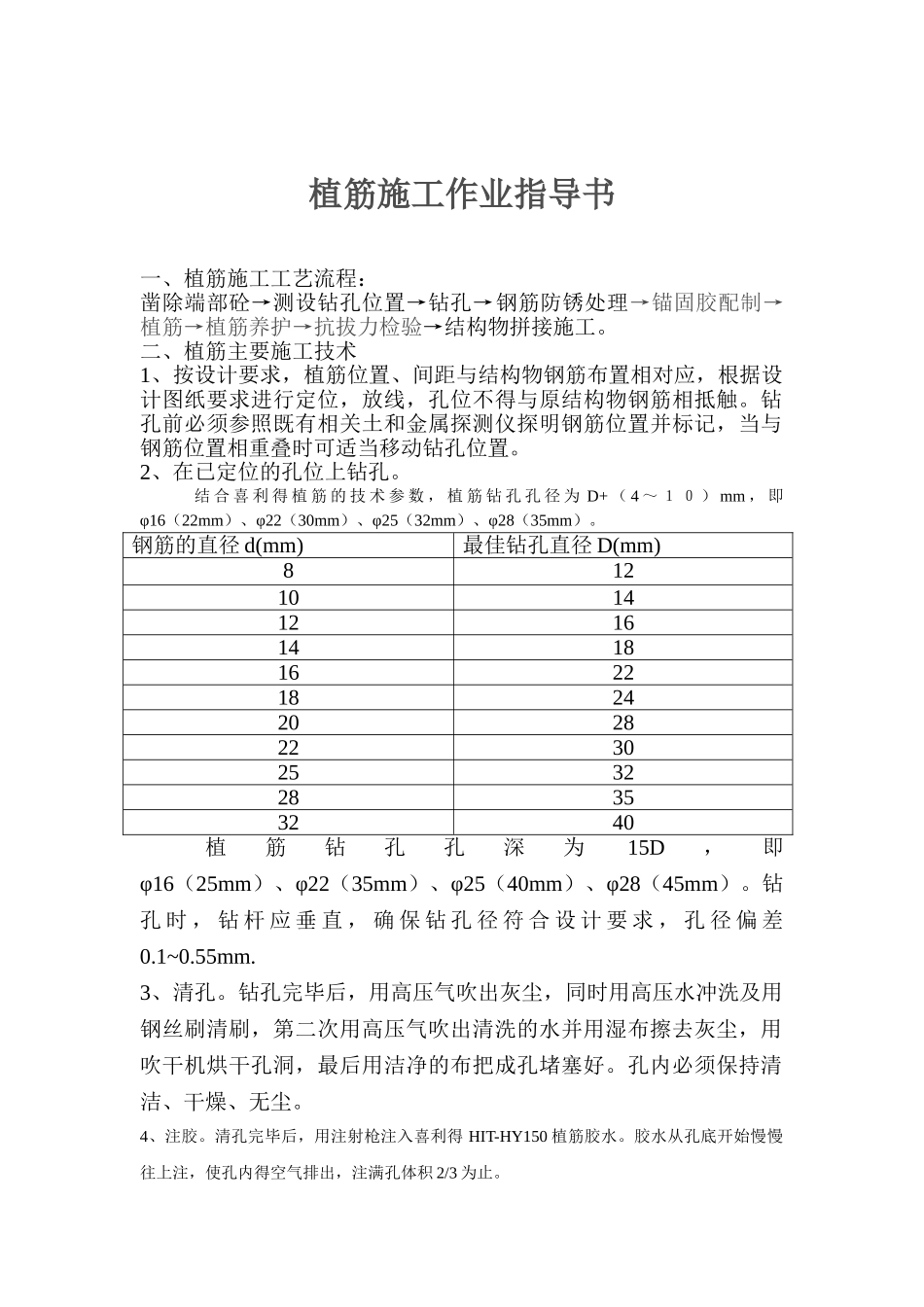

植筋施工作业指导书

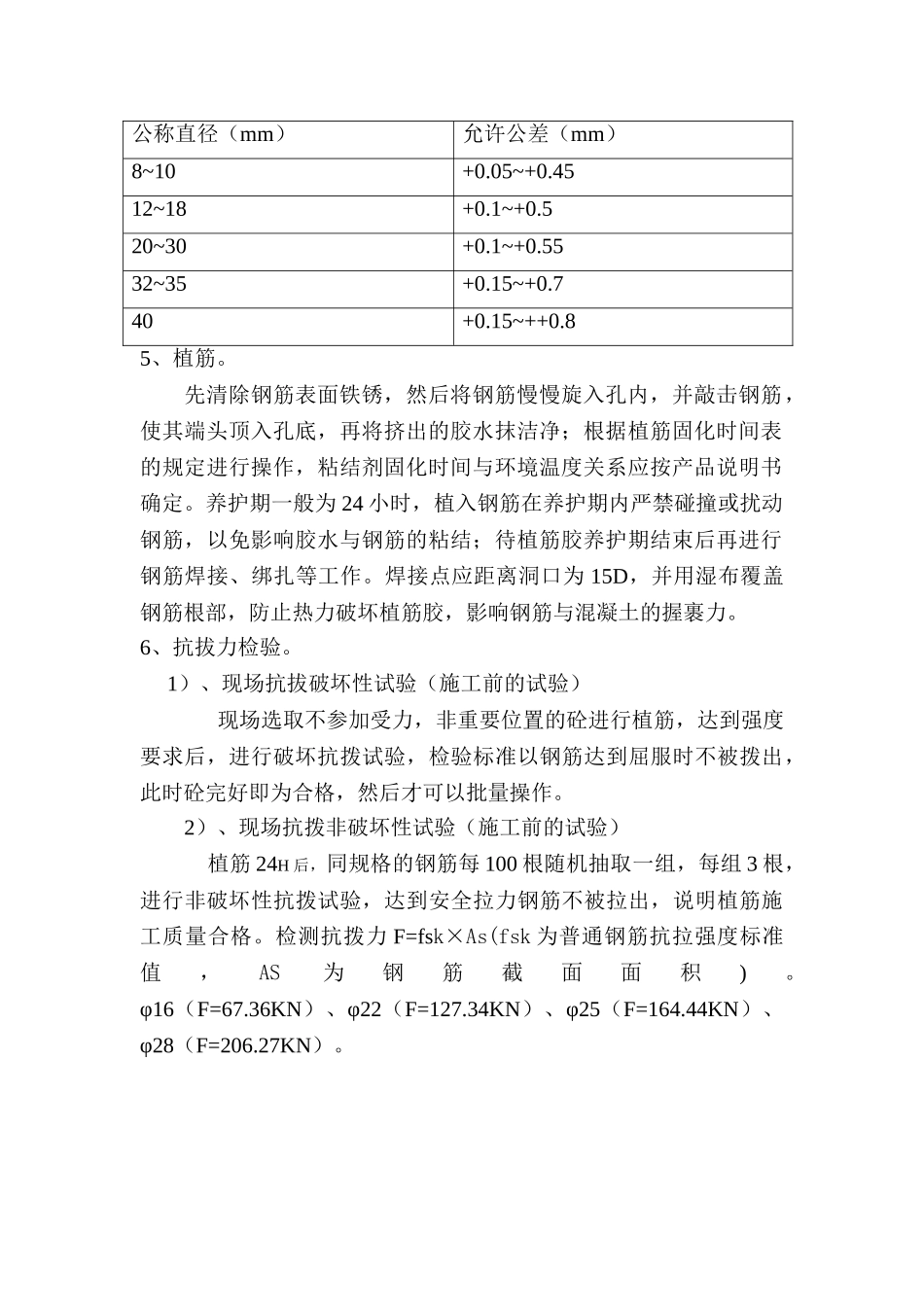

植筋施工作业指导书一、植筋施工工艺流程：凿除端部砼→测设钻孔位置→钻孔→钢筋防锈处理→锚固胶配制→植筋→植筋养护→抗拔力检验→结构物拼接施工。二、植筋主要施工技术1、按设计要求，植筋位置、间距与结构物钢筋布置相对应，根据设计图纸要求进行定位，放线，孔位不得与原结构物钢筋相抵触。钻孔前必须参照既有相关土和金属探测仪探明钢筋位置并标记，当与钢筋位置相重叠时可适当移动钻孔位置。2、在已定位的孔位上钻孔。 结 合 喜 利 得 植 筋 的 技 术 参 数 ， 植 筋 钻 孔 孔 径 为 D+ （ 4 ～ １ ０ ） mm ， 即φ16（22mm）、φ22（30mm）、φ25（32mm）、φ28（35mm）。钢筋的直径 d(mm)最佳钻孔直径 D(mm)8121014121614181622182420282230253228353240植筋钻孔孔深为15D，即φ16（25mm）、φ22（35mm）、φ25（40mm）、φ28（45mm）。钻孔 时 ， 钻 杆 应 垂 直 ， 确 保 钻 孔 径 符 合 设 计 要 求 ， 孔 径 偏 差0.1~0.55mm.3、清孔。钻孔完毕后，用高压气吹出灰尘，同时用高压水冲洗及用钢丝刷清刷，第二次用高压气吹出清洗的水并用湿布擦去灰尘，用吹干机烘干孔洞，最后用洁净的布把成孔堵塞好。孔内必须保持清洁、干燥、无尘。4、注胶。清孔完毕后，用注射枪注入喜利得 HIT-HY150 植筋胶水。胶水从孔底开始慢慢往上注，使孔内得空气排出，注满孔体积 2/3 为止。公称直径（mm）允许公差（mm）8~10+0.05~+0.4512~18+0.1~+0.520~30+0.1~+0.5532~35+0.15~+0.740+0.15~++0.85、植筋。先清除钢筋表面铁锈，然后将钢筋慢慢旋入孔内，并敲击钢筋，使其端头顶入孔底，再将挤出的胶水抹洁净；根据植筋固化时间表的规定进行操作，粘结剂固化时间与环境温度关系应按产品说明书确定。养护期一般为 24 小时，植入钢筋在养护期内严禁碰撞或扰动钢筋，以免影响胶水与钢筋的粘结；待植筋胶养护期结束后再进行钢筋焊接、绑扎等工作。焊接点应距离洞口为 15D，并用湿布覆盖钢筋根部，防止热力破坏植筋胶，影响钢筋与混凝土的握裹力。6、抗拔力检验。 1）、现场抗拔破坏性试验（施工前的试验） 现场选取不参加受力，非重要位置的砼进行植筋，达到强度要求后，进行破坏抗拨试验，检验标准以钢筋达到屈服时不被拨出，此时砼完好即为合格，然后才可以批量操作。2）、现场抗拨非破坏性试验（施工前的试验） 植筋 24H 后，同规格的钢筋每 100 根随机抽取一组，每组 3 根，进...
