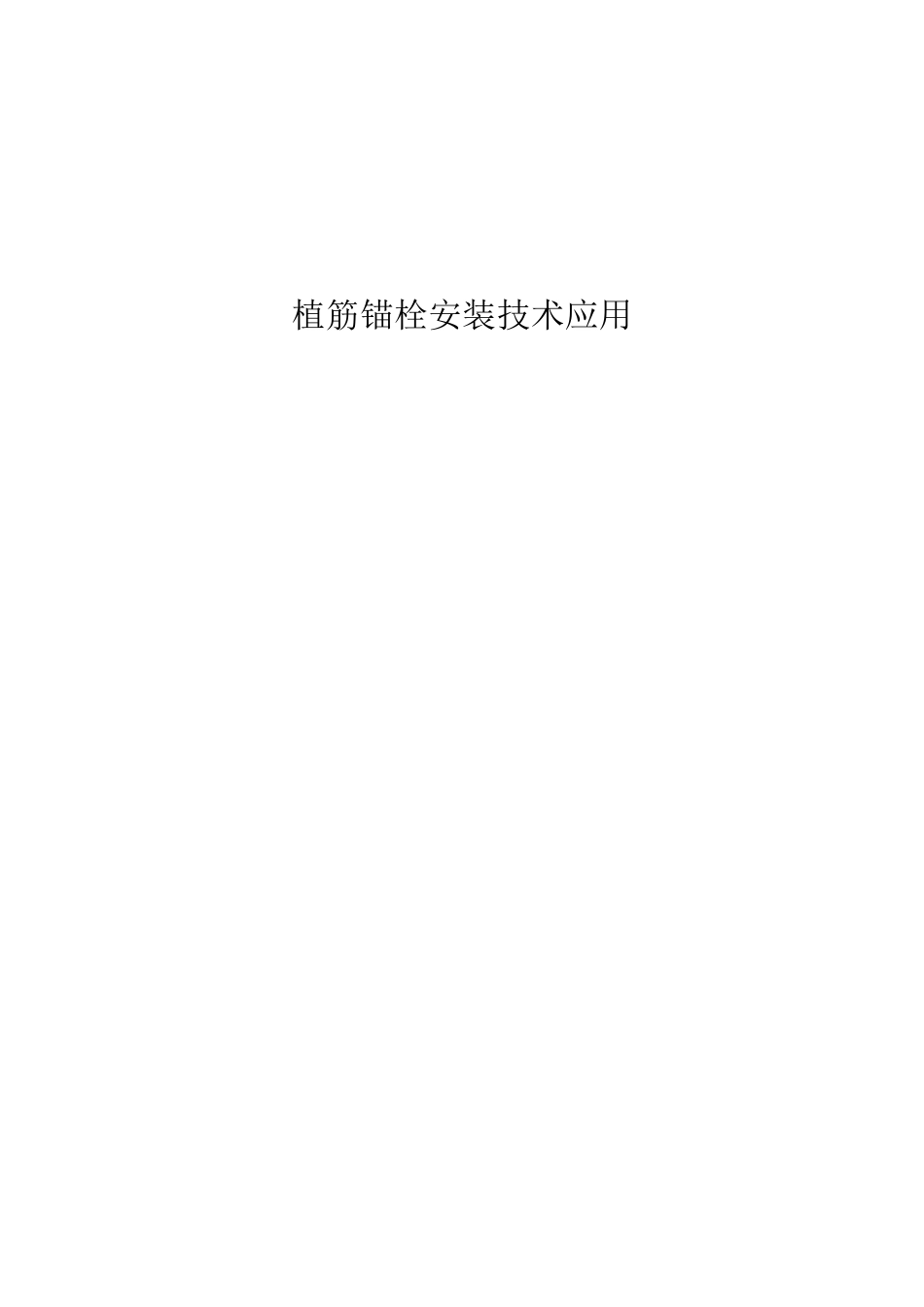

植筋锚栓安装技术应用VIP专享

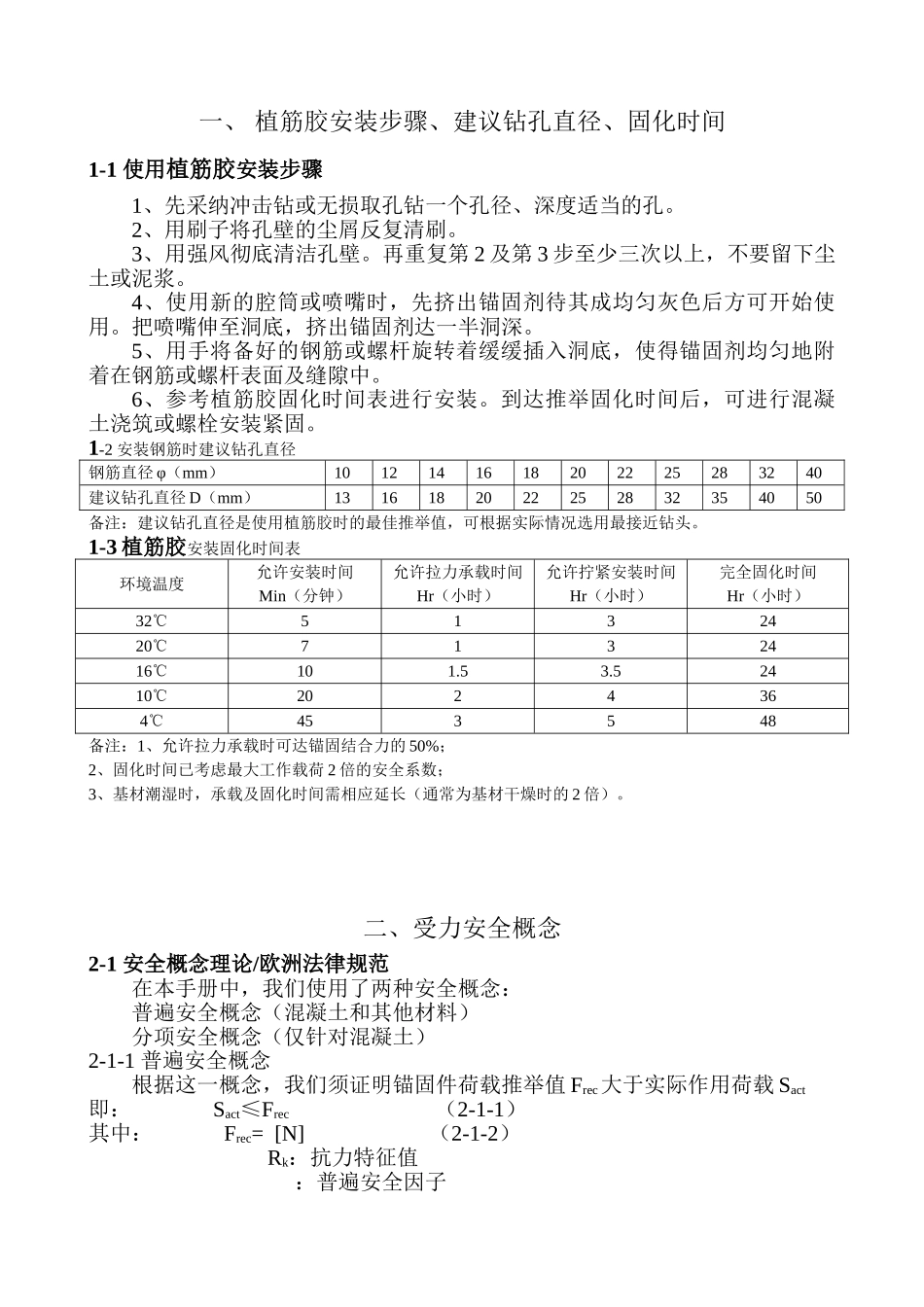

植筋锚栓安装技术应用一、 植筋胶安装步骤、建议钻孔直径、固化时间1-1 使用植筋胶安装步骤1、先采纳冲击钻或无损取孔钻一个孔径、深度适当的孔。2、用刷子将孔壁的尘屑反复清刷。3、用强风彻底清洁孔壁。再重复第 2 及第 3 步至少三次以上，不要留下尘土或泥浆。4、使用新的腔筒或喷嘴时，先挤出锚固剂待其成均匀灰色后方可开始使用。把喷嘴伸至洞底，挤出锚固剂达一半洞深。5、用手将备好的钢筋或螺杆旋转着缓缓插入洞底，使得锚固剂均匀地附着在钢筋或螺杆表面及缝隙中。6、参考植筋胶固化时间表进行安装。到达推举固化时间后，可进行混凝土浇筑或螺栓安装紧固。1-2 安装钢筋时建议钻孔直径钢筋直径 φ（mm）1012141618202225283240建议钻孔直径 D（mm）1316182022252832354050备注：建议钻孔直径是使用植筋胶时的最佳推举值，可根据实际情况选用最接近钻头。1-3 植筋胶安装固化时间表环境温度允许安装时间Min（分钟）允许拉力承载时间Hr（小时）允许拧紧安装时间Hr（小时）完全固化时间Hr（小时）32℃5132420℃7132416℃101.53.52410℃2024364℃453548备注：1、允许拉力承载时可达锚固结合力的 50%；2、固化时间已考虑最大工作载荷 2 倍的安全系数；3、基材潮湿时，承载及固化时间需相应延长（通常为基材干燥时的 2 倍）。二、受力安全概念2-1 安全概念理论/欧洲法律规范在本手册中，我们使用了两种安全概念：普遍安全概念（混凝土和其他材料）分项安全概念（仅针对混凝土）2-1-1 普遍安全概念根据这一概念，我们须证明锚固件荷载推举值 Frec大于实际作用荷载 Sact即： Sact≤Frec （2-1-1）其中： Frec= [N] （2-1-2） Rk：抗力特征值：普遍安全因子2-1-2 分项安全概念（欧洲法律规范 2 和 3）总则：对于锚固件的计算，采纳分项安全因子，我们须证明荷载设计值 Sd小于抗力设计值 RdSd≤Rd （2-1-3）其中： Sd =Sk*F [N] （2-1-4） Sk：荷载特征值F：分项安全因子抗力设计值 Rd是用来计算混凝土破坏和钢材破坏时的拉力、剪力及合力荷载的Rd = [N] （2-1-5）Rk：抗力特征值 M：分项安全因子2-2 荷载的分类作用在锚固系统上的荷载通常分静态荷载和可变荷载：a、静态荷载荷载恒定，不随时间变化而改变b、可变荷载荷载随时间的变化而改变，根据其振幅和频率又可分为振动荷载，即低振幅、高频率的可变荷载（如机械设备马达的振动）动态荷载，即随时间的变化产生高振幅或负荷载的或变荷载（如风动的影响...
