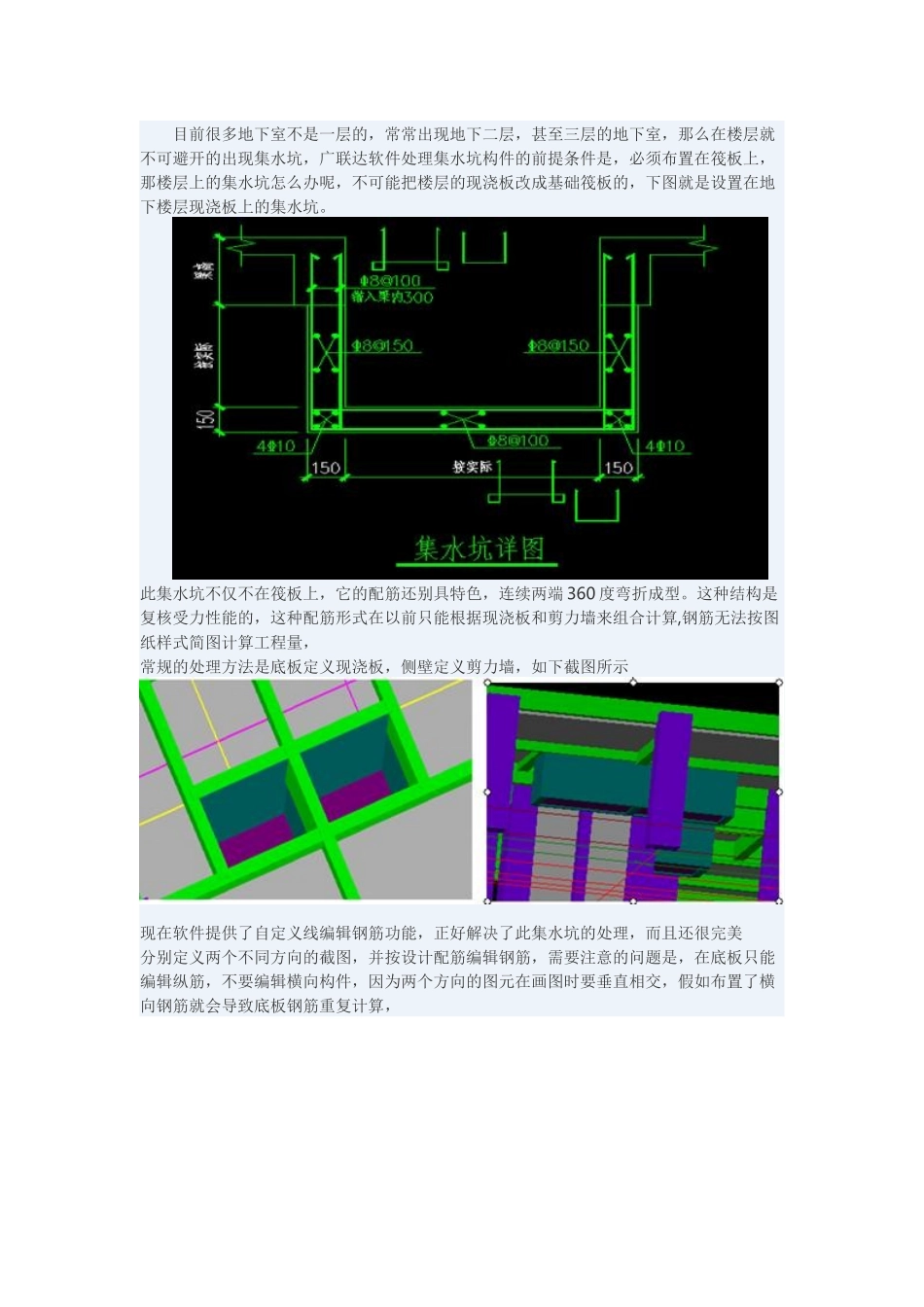

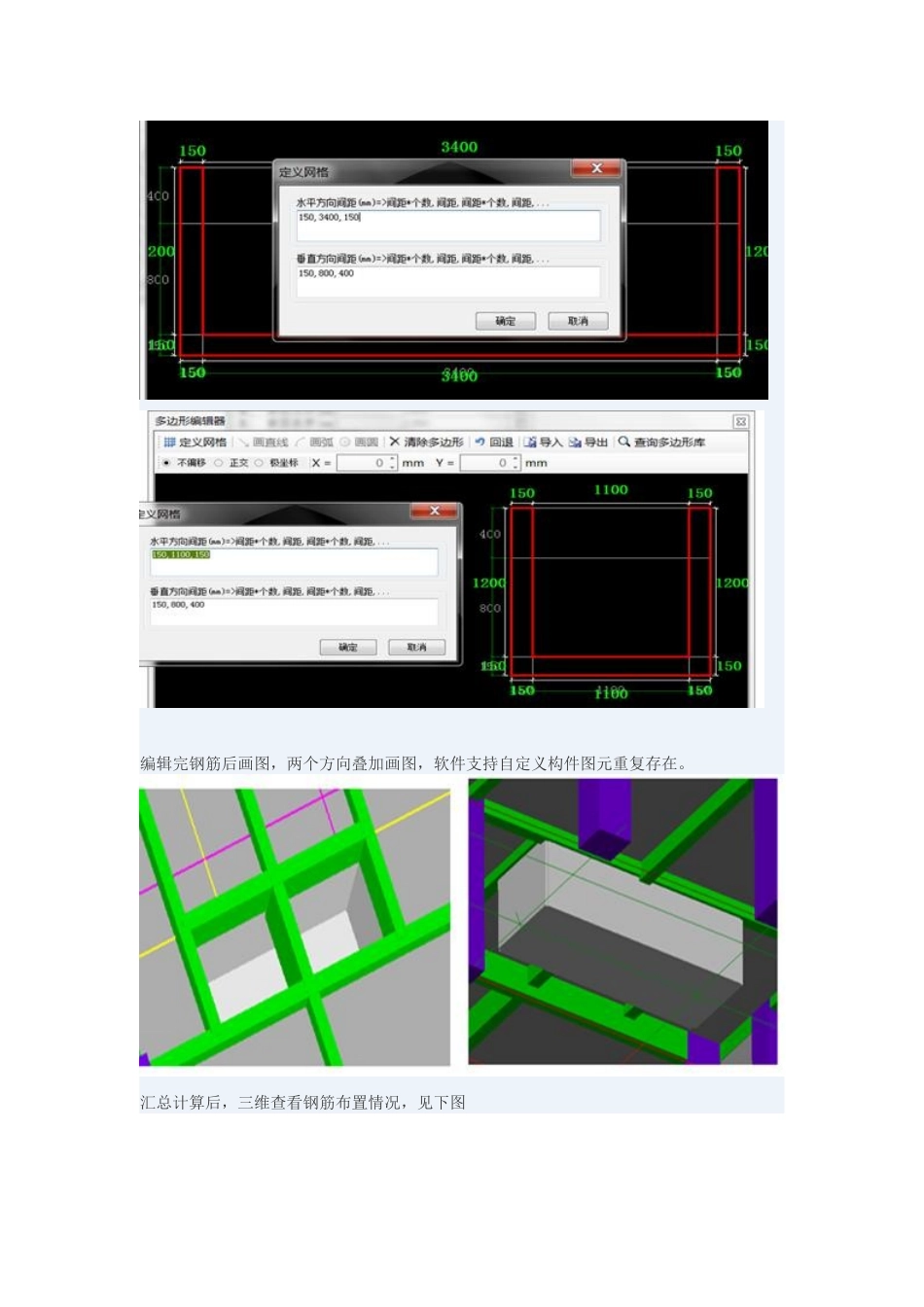

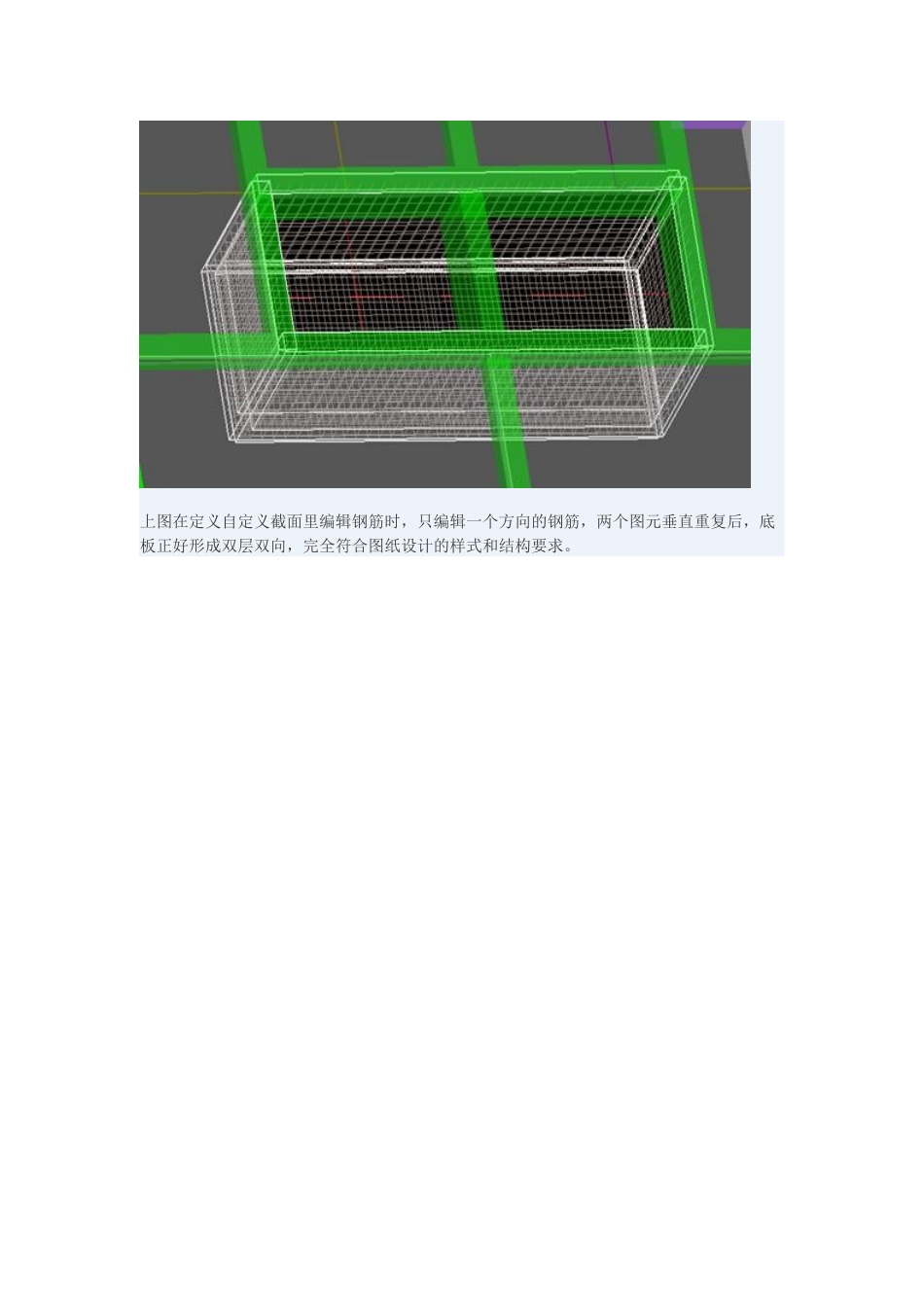

目前很多地下室不是一层的，常常出现地下二层，甚至三层的地下室，那么在楼层就不可避开的出现集水坑，广联达软件处理集水坑构件的前提条件是，必须布置在筏板上，那楼层上的集水坑怎么办呢，不可能把楼层的现浇板改成基础筏板的，下图就是设置在地下楼层现浇板上的集水坑。此集水坑不仅不在筏板上，它的配筋还别具特色，连续两端 360 度弯折成型。这种结构是复核受力性能的，这种配筋形式在以前只能根据现浇板和剪力墙来组合计算,钢筋无法按图纸样式简图计算工程量，常规的处理方法是底板定义现浇板，侧壁定义剪力墙，如下截图所示现在软件提供了自定义线编辑钢筋功能，正好解决了此集水坑的处理，而且还很完美分别定义两个不同方向的截图，并按设计配筋编辑钢筋，需要注意的问题是，在底板只能编辑纵筋，不要编辑横向构件，因为两个方向的图元在画图时要垂直相交，假如布置了横向钢筋就会导致底板钢筋重复计算， 编辑完钢筋后画图，两个方向叠加画图，软件支持自定义构件图元重复存在。汇总计算后，三维查看钢筋布置情况，见下图上图在定义自定义截面里编辑钢筋时，只编辑一个方向的钢筋，两个图元垂直重复后，底板正好形成双层双向，完全符合图纸设计的样式和结构要求。
