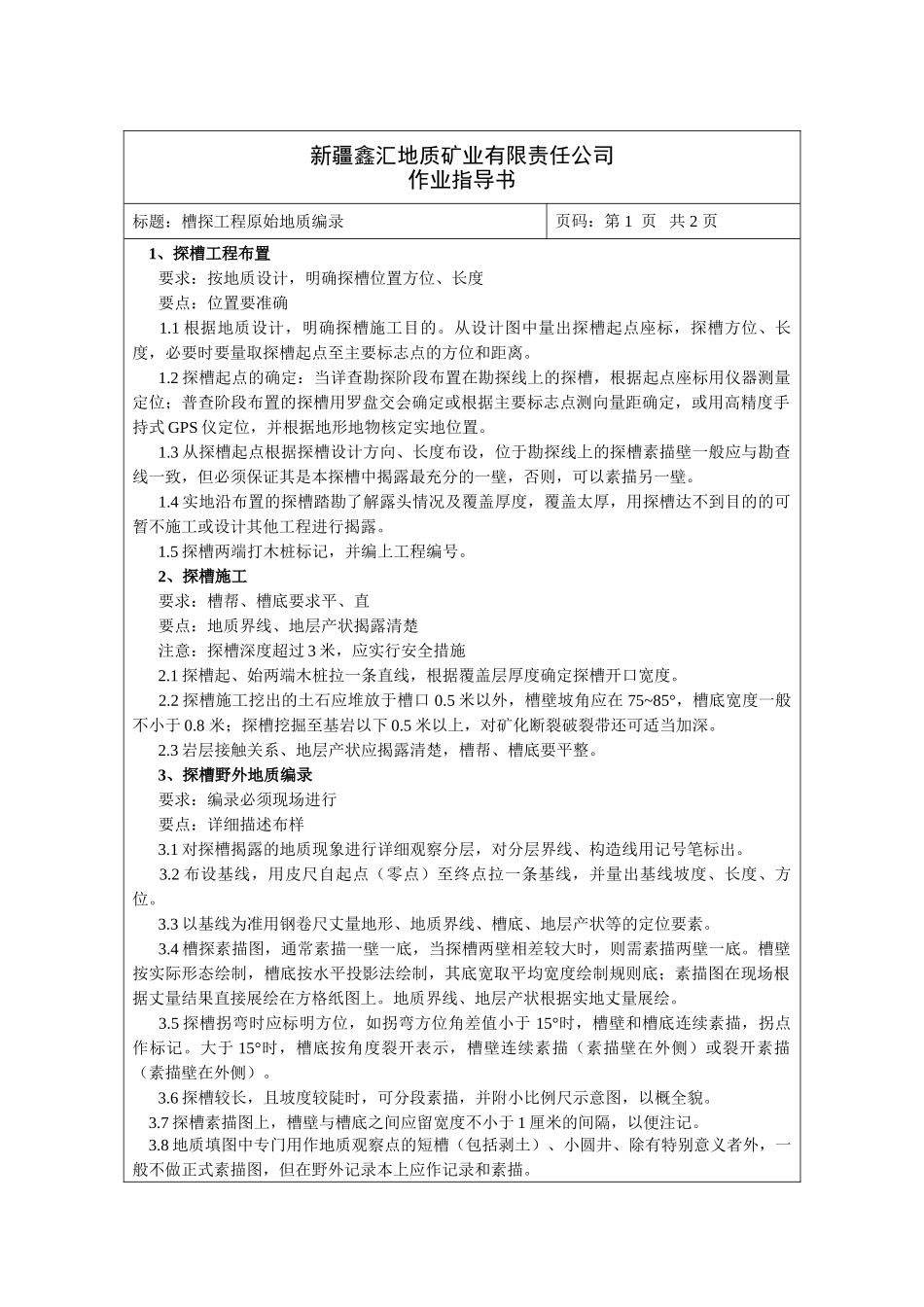

新疆鑫汇地质矿业有限责任公司作业指导书标题：槽探工程原始地质编录页码：第 1 页 共 2 页 1、探槽工程布置 要求：按地质设计，明确探槽位置方位、长度 要点：位置要准确 1.1 根据地质设计，明确探槽施工目的。从设计图中量出探槽起点座标，探槽方位、长度，必要时要量取探槽起点至主要标志点的方位和距离。 1.2 探槽起点的确定：当详查勘探阶段布置在勘探线上的探槽，根据起点座标用仪器测量定位；普查阶段布置的探槽用罗盘交会确定或根据主要标志点测向量距确定，或用高精度手持式 GPS 仪定位，并根据地形地物核定实地位置。 1.3 从探槽起点根据探槽设计方向、长度布设，位于勘探线上的探槽素描壁一般应与勘查线一致，但必须保证其是本探槽中揭露最充分的一壁，否则，可以素描另一壁。 1.4 实地沿布置的探槽踏勘了解露头情况及覆盖厚度，覆盖太厚，用探槽达不到目的的可暂不施工或设计其他工程进行揭露。 1.5 探槽两端打木桩标记，并编上工程编号。 2、探槽施工 要求：槽帮、槽底要求平、直 要点：地质界线、地层产状揭露清楚 注意：探槽深度超过 3 米，应实行安全措施 2.1 探槽起、始两端木桩拉一条直线，根据覆盖层厚度确定探槽开口宽度。 2.2 探槽施工挖出的土石应堆放于槽口 0.5 米以外，槽壁坡角应在 75~85°，槽底宽度一般不小于 0.8 米；探槽挖掘至基岩以下 0.5 米以上，对矿化断裂破裂带还可适当加深。 2.3 岩层接触关系、地层产状应揭露清楚，槽帮、槽底要平整。 3、探槽野外地质编录 要求：编录必须现场进行 要点：详细描述布样 3.1 对探槽揭露的地质现象进行详细观察分层，对分层界线、构造线用记号笔标出。 3.2 布设基线，用皮尺自起点（零点）至终点拉一条基线，并量出基线坡度、长度、方位。 3.3 以基线为准用钢卷尺丈量地形、地质界线、槽底、地层产状等的定位要素。 3.4 槽探素描图，通常素描一壁一底，当探槽两壁相差较大时，则需素描两壁一底。槽壁按实际形态绘制，槽底按水平投影法绘制，其底宽取平均宽度绘制规则底；素描图在现场根据丈量结果直接展绘在方格纸图上。地质界线、地层产状根据实地丈量展绘。 3.5 探槽拐弯时应标明方位，如拐弯方位角差值小于 15°时，槽壁和槽底连续素描，拐点作标记。大于 15°时，槽底按角度裂开表示，槽壁连续素描（素描壁在外侧）或裂开素描（素描壁在外侧）。 3.6 探槽较长，且坡度较陡时，可分段素描，并附小比例尺示意图，以...
