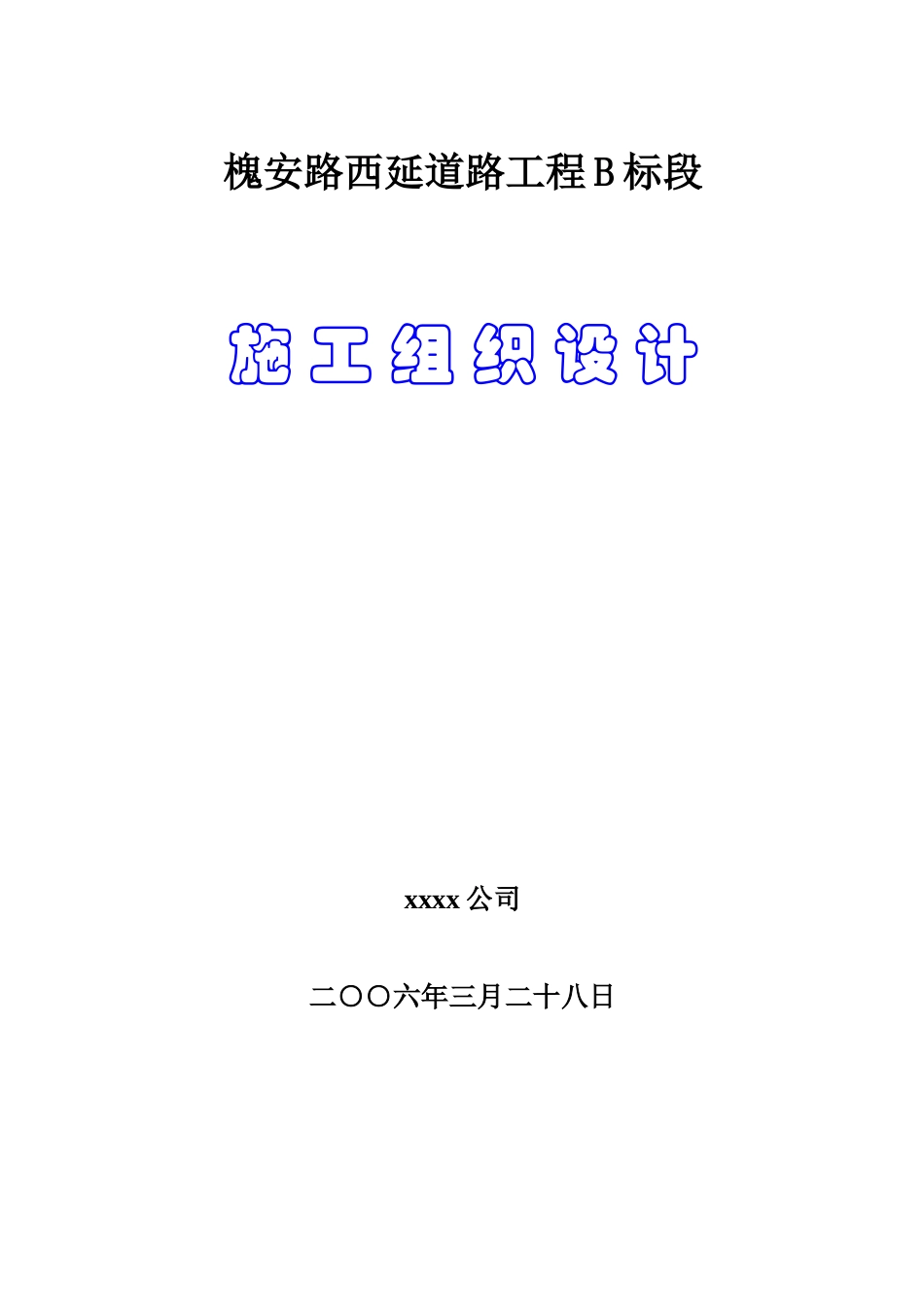

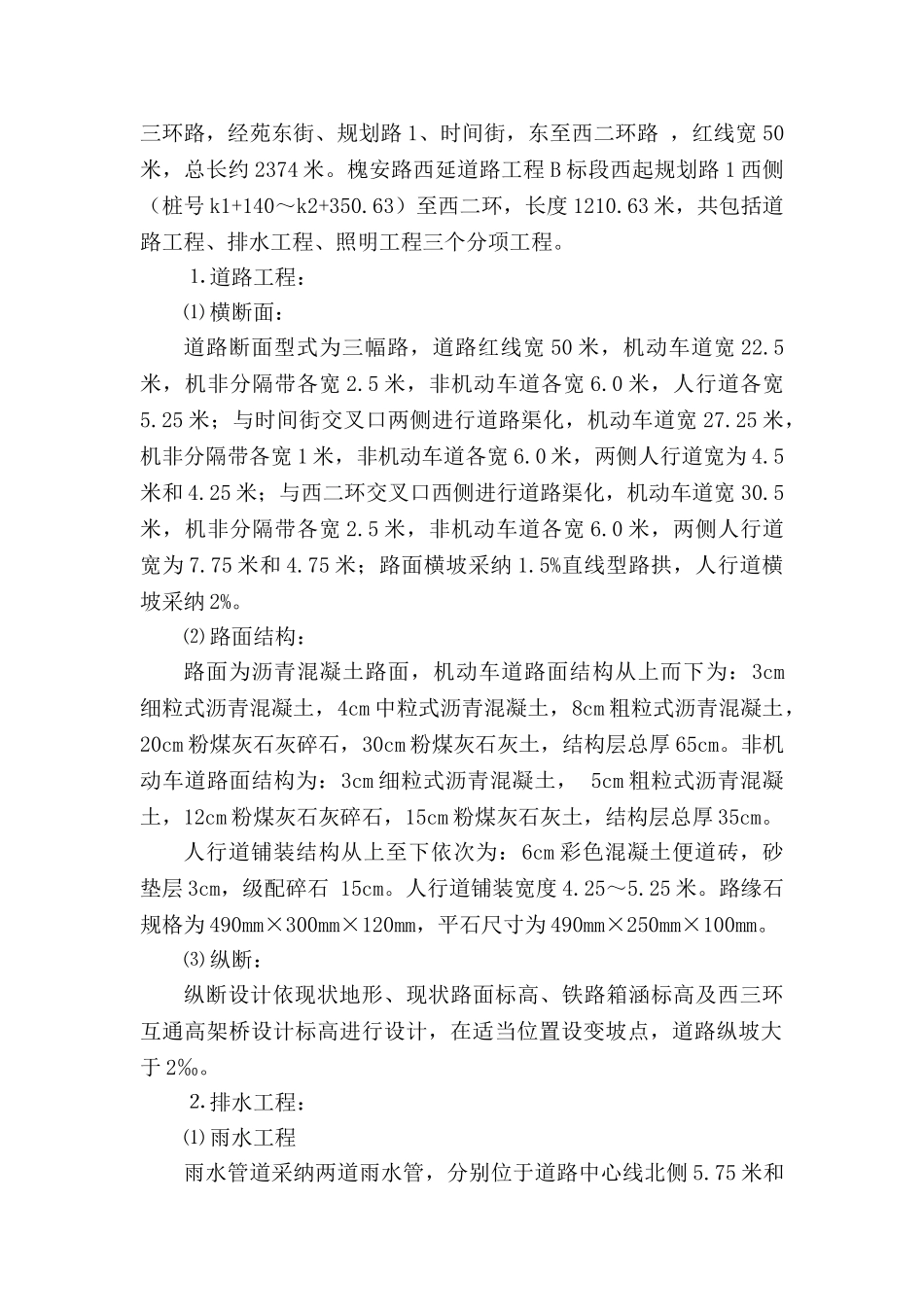

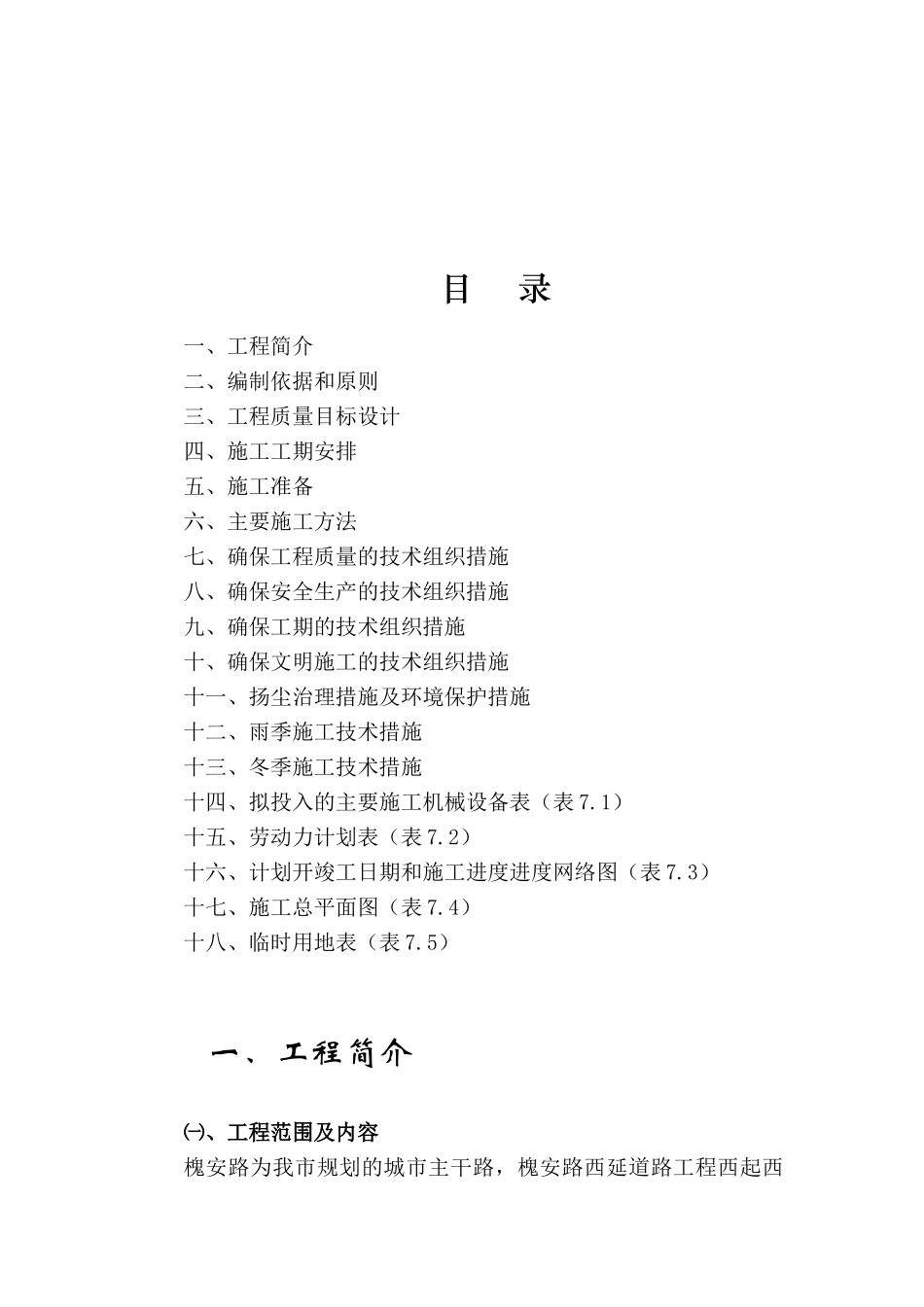

槐安路西延道路工程 B 标段施 工 组 织 设 计xxxx 公司二○○六年三月二十八日目 录一、工程简介二、编制依据和原则三、工程质量目标设计四、施工工期安排五、施工准备六、主要施工方法七、确保工程质量的技术组织措施八、确保安全生产的技术组织措施九、确保工期的技术组织措施十、确保文明施工的技术组织措施十一、扬尘治理措施及环境保护措施十二、雨季施工技术措施十三、冬季施工技术措施十四、拟投入的主要施工机械设备表（表 7.1）十五、劳动力计划表（表 7.2）十六、计划开竣工日期和施工进度进度网络图（表 7.3）十七、施工总平面图（表 7.4）十八、临时用地表（表 7.5）一、工程简介㈠、工程范围及内容槐安路为我市规划的城市主干路，槐安路西延道路工程西起西三环路，经苑东街、规划路 1、时间街，东至西二环路 ，红线宽 50米，总长约 2374 米。槐安路西延道路工程 B 标段西起规划路 1 西侧（桩号 k1+140～k2+350.63）至西二环，长度 1210.63 米，共包括道路工程、排水工程、照明工程三个分项工程。⒈ 道路工程：⑴ 横断面：道路断面型式为三幅路，道路红线宽 50 米，机动车道宽 22.5米，机非分隔带各宽 2.5 米，非机动车道各宽 6.0 米，人行道各宽5.25 米；与时间街交叉口两侧进行道路渠化，机动车道宽 27.25 米，机非分隔带各宽 1 米，非机动车道各宽 6.0 米，两侧人行道宽为 4.5米和 4.25 米；与西二环交叉口西侧进行道路渠化，机动车道宽 30.5米，机非分隔带各宽 2.5 米，非机动车道各宽 6.0 米，两侧人行道宽为 7.75 米和 4.75 米；路面横坡采纳 1.5%直线型路拱，人行道横坡采纳 2%。⑵ 路面结构：路面为沥青混凝土路面，机动车道路面结构从上而下为：3cm细粒式沥青混凝土，4cm 中粒式沥青混凝土，8cm 粗粒式沥青混凝土，20cm 粉煤灰石灰碎石，30cm 粉煤灰石灰土，结构层总厚 65cm。非机动车道路面结构为：3cm 细粒式沥青混凝土， 5cm 粗粒式沥青混凝土，12cm 粉煤灰石灰碎石，15cm 粉煤灰石灰土，结构层总厚 35cm。人行道铺装结构从上至下依次为：6cm 彩色混凝土便道砖，砂垫层 3cm，级配碎石 15cm。人行道铺装宽度 4.25～5.25 米。路缘石规格为 490mm×300mm×120mm，平石尺寸为 490mm×250mm×100mm。⑶ 纵断：纵断设计依现状地形、现状路面标高、铁路箱涵标高及西三环互通高架桥设计标高进行设计，在适当位置设变坡点，道路纵坡大于 2‰。⒉ 排...
