模板方案(长城杯)

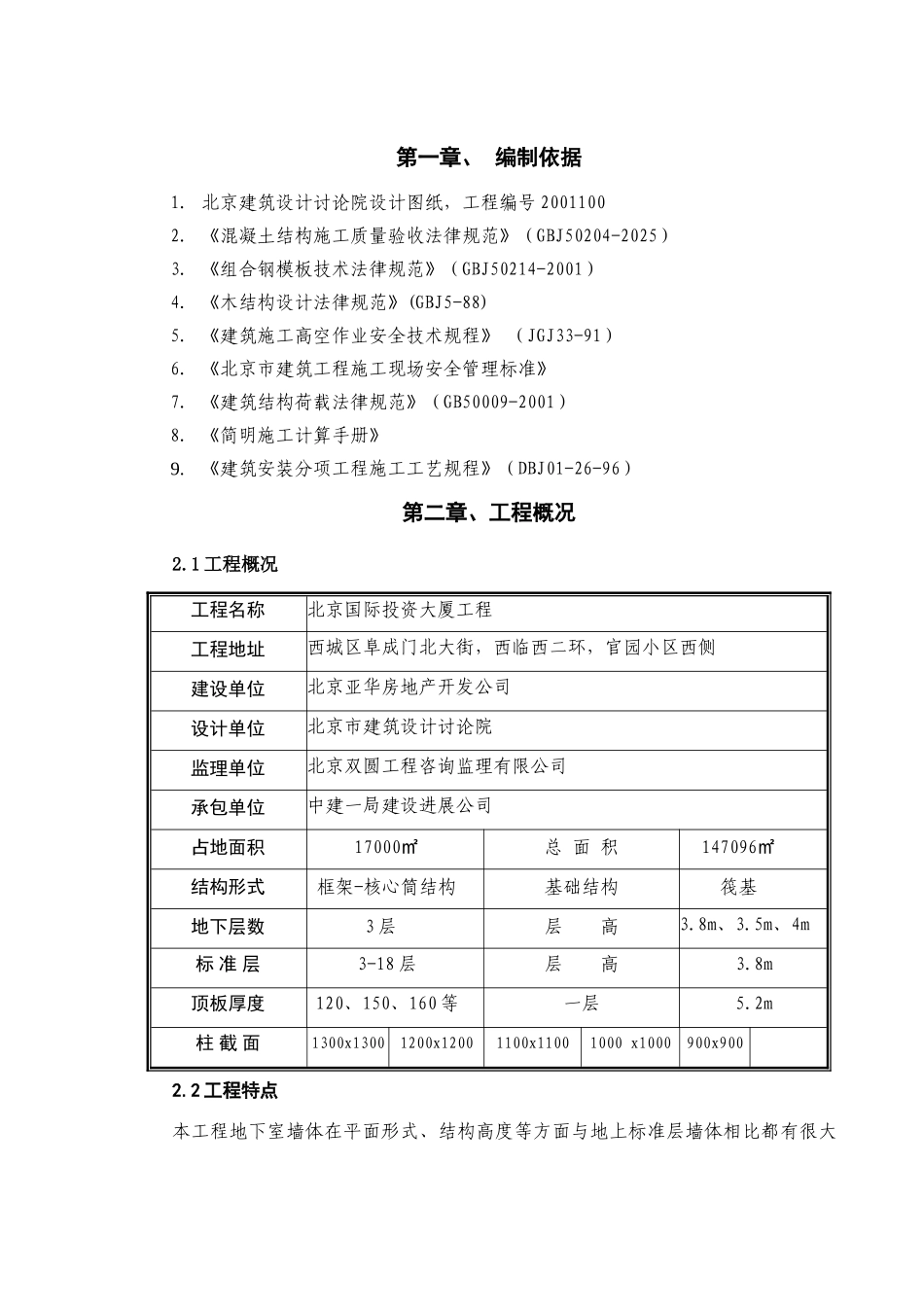

第一章、 编制依据1. 北京建筑设计讨论院设计图纸，工程编号 20011002. 《混凝土结构施工质量验收法律规范》（GBJ50204-2025） 3. 《组合钢模板技术法律规范》（GBJ50214-2001）4. 《木结构设计法律规范》(GBJ5-88)5. 《建筑施工高空作业安全技术规程》 （JGJ33-91）6. 《北京市建筑工程施工现场安全管理标准》7. 《建筑结构荷载法律规范》（GB50009-2001）8. 《简明施工计算手册》9.《建筑安装分项工程施工工艺规程》（DBJ01-26-96）第二章、工程概况2.1 工程概况工程名称北京国际投资大厦工程工程地址西城区阜成门北大街，西临西二环，官园小区西侧建设单位北京亚华房地产开发公司设计单位北京市建筑设计讨论院监理单位北京双圆工程咨询监理有限公司承包单位中建一局建设进展公司占地面积17000㎡总 面 积147096㎡ 结构形式框架-核心筒结构 基础结构筏基 地下层数3 层 层 高3.8m、3.5m、4m 标 准 层3-18 层层 高3.8m顶板厚度120、150、160 等一层5.2m 柱 截 面1300x13001200x12001100x11001000 x1000900x9002.2 工程特点本工程地下室墙体在平面形式、结构高度等方面与地上标准层墙体相比都有很大的差别，因此考虑地下室及首层单独使用一套模板。现将本工程地下室墙体特点简述如下：1、 墙体数量多、面积大：本工程中单层墙风光积近 6000 m2。根据施工组织设计划分墙体施工流水段，每一流水段为 750m2。2、 墙体平面布置不规则、不对称，又由于结构要求地下三层有较多的附墙柱。因此墙体的平面形式较复杂，并且各段之间变化较大。3、 地下室墙体高度种类多：本工程为筏梁基础，墙体既有生根于底板的，又有生根于筏梁；顶板厚度不同等，这些原因导致每层的墙体及层与层之间墙体高度差异较大。第三章、施工部署3.1 质量目标 拆模后混凝土表面平整光滑，线条顺直，几何尺寸准确（在允许偏差以内），色泽一致，无蜂窝、麻面、露筋、夹渣，模板拼缝痕迹有规律性，结构阴阳角方正且无损伤，上下楼层的连接面平整搭接，表面无需抹灰即可达到相当于中级抹灰的质量标准。要求一次验收合格率 100%。确保 “长城杯”、“鲁班奖”。3.2 模板选型为了保证墙体质量，针对本工程框架剪力墙平面、立面的结构形式都较复杂的特点，同时使模板达到最大周转，本工程采纳如下模板体系。1）基础反梁及导墙采纳 60 系列小钢模；2）地下室外墙采纳大钢模；3）地下三层核心筒、内隔墙采纳小钢模；4）从地下二层开始核心筒模板...
