武汉办公楼毕业设计计算书

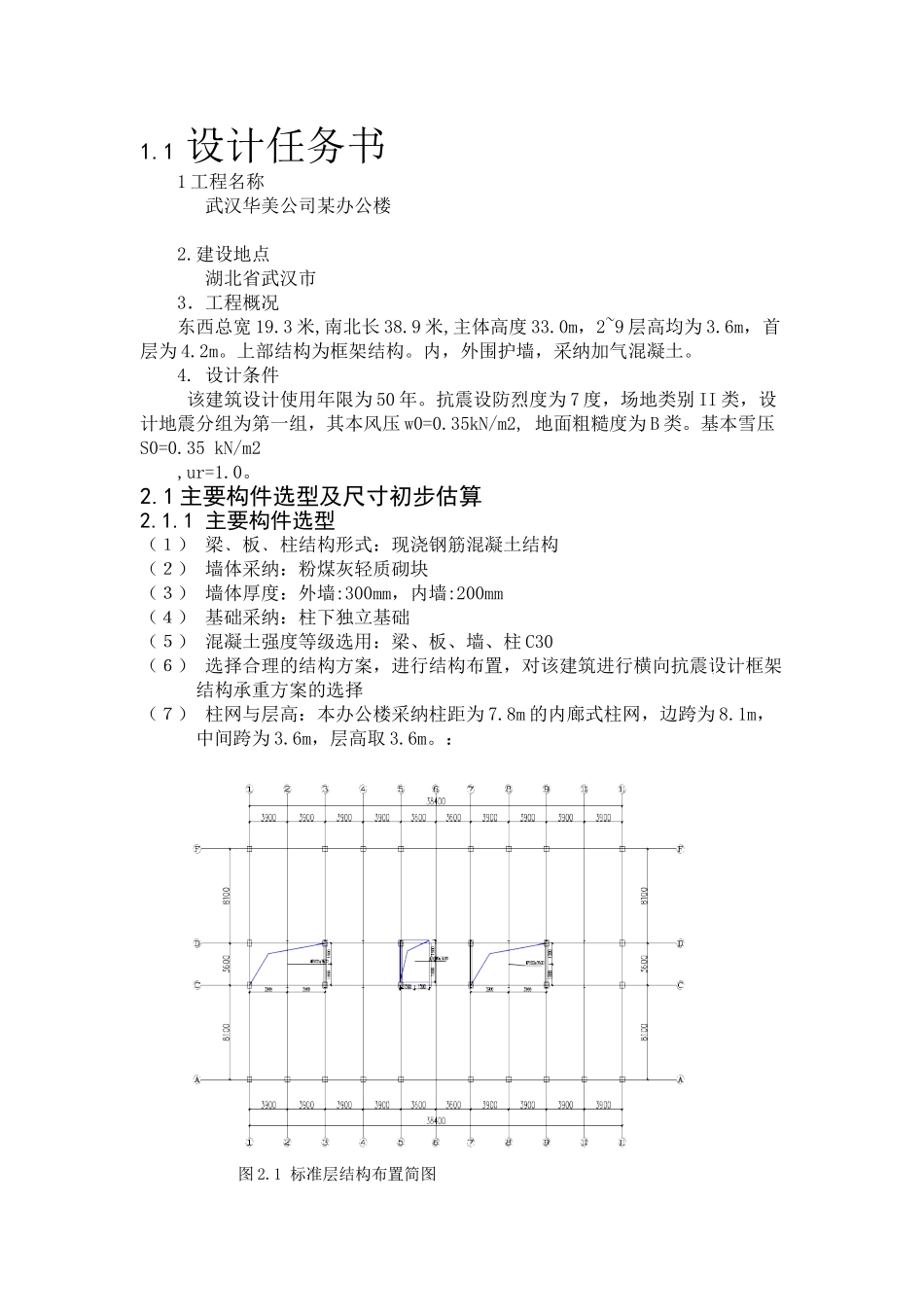

1.1 设计任务书1 工程名称武汉华美公司某办公楼2.建设地点湖北省武汉市3．工程概况东西总宽 19.3 米,南北长 38.9 米,主体高度 33.0m，2~9 层高均为 3.6m，首层为 4.2m。上部结构为框架结构。内，外围护墙，采纳加气混凝土。4. 设计条件 该建筑设计使用年限为 50 年。抗震设防烈度为 7 度，场地类别 II 类，设计地震分组为第一组，其本风压 w0=0.35kN/m2, 地面粗糙度为 B 类。基本雪压S0=0.35 kN/m2,ur=1.0。2.1 主要构件选型及尺寸初步估算2.1.1 主要构件选型（１） 梁﹑板﹑柱结构形式：现浇钢筋混凝土结构（２） 墙体采纳：粉煤灰轻质砌块（３） 墙体厚度：外墙:300mm，内墙:200mm（４） 基础采纳：柱下独立基础（５） 混凝土强度等级选用：梁、板、墙、柱 C30（６） 选择合理的结构方案，进行结构布置，对该建筑进行横向抗震设计框架结构承重方案的选择（７） 柱网与层高：本办公楼采纳柱距为 7.8m 的内廊式柱网，边跨为 8.1m，中间跨为 3.6m，层高取 3.6m。： 图 2.1 标准层结构布置简图 纵向框架结构 横向框架结构图 2 .2 框架结构的计算简图：本方案中，需近似的按纵横两个方向的平面框架分别计算2.1.2 梁﹑柱截面尺寸估算1. 框架柱的截面尺寸根据柱的轴压比限值，按下列公式计算：柱组合的轴压力设计值 N=βFNβ：考虑地震作用组合后柱轴压力增大系数。F：按简支状态计算柱的负载面积。：折算在单位建筑面积上的重力荷载代表值，可近似的取 14KN/m2。N：为验算截面以上的楼层层数。≥ 为框架柱的轴压比限值，本方案为二级抗震，查《抗震法律规范》取为0.8。 为混凝土轴心抗压强度设计值，对 C30，查得 14.3N/mm2。柱截面尺寸可根据式 N=βFgEn Ac≥N/[N]fc，估算表 1 查得该框架结构在 30m 以上，抗震等级为二级，其轴压比值[N]=0.8表 1 抗震等级分类结构类型烈 度6789框架结构高度/m≤30＞30≤30＞30≤30＞30≤25框架四三三二二一一剧场、体育等三二一一表 2 轴压比限值结构类型 抗 震 等 级一二三框架结构0.70.80.9计算过程：中柱的负载面积：边柱的负载面积：中柱：边柱：中柱 边柱取住截面为正方形截面，初步选定柱尺寸为 700mm×700mm.底层柱最小刚义验算：l/b= 4200/700=6≤25.满足最大轴压比要求。综合过考虑计算结果及其它因素，本设计柱截面取 700mm×700mm一部分柱取 500mm×500mm.基础采纳柱下条形基础，基础+距离室外地平 0.5，室内外高差为 0.6,...
