武汉广播电视中心大楼钢结构施工方案VIP专享

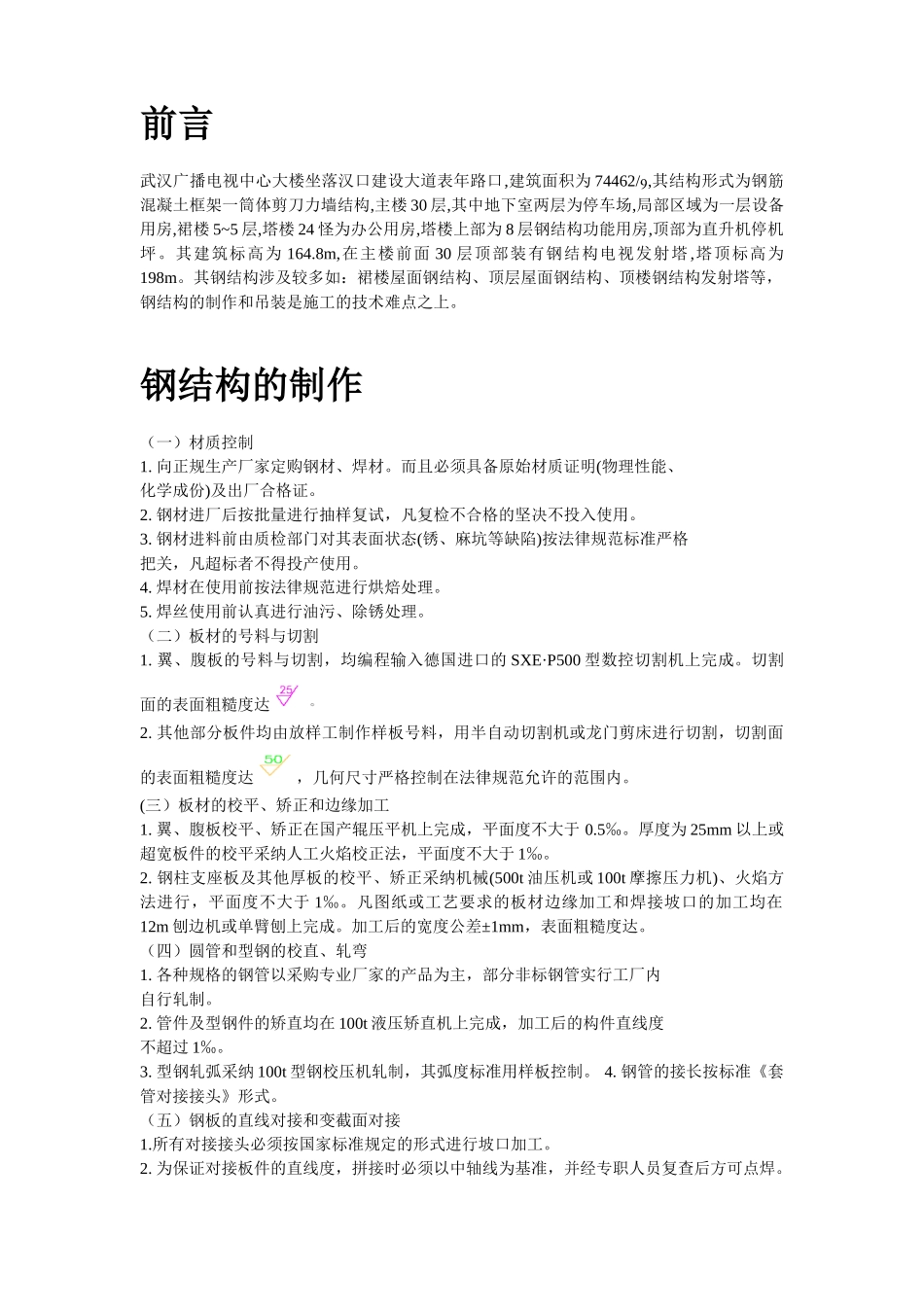

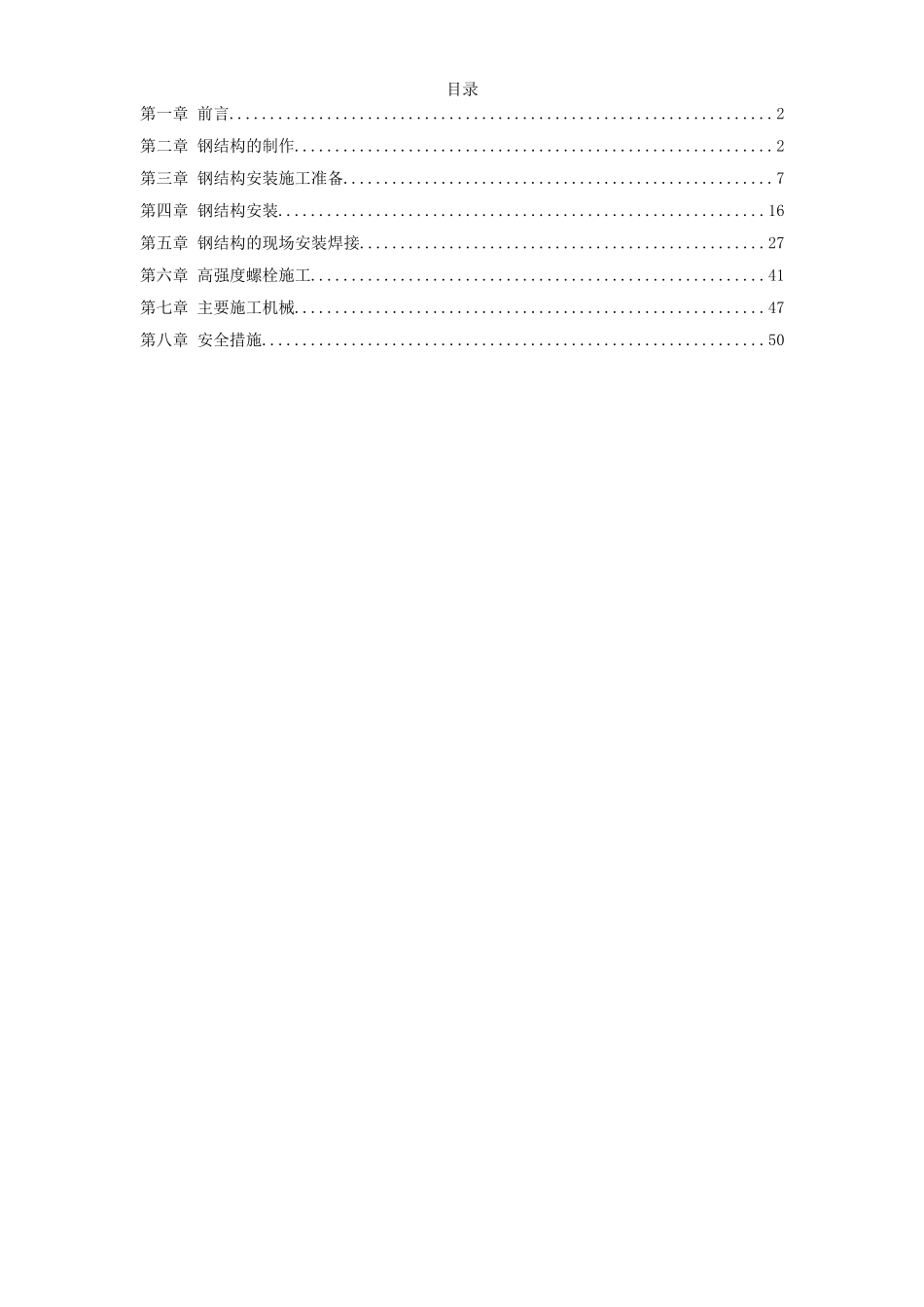

目录第一章 前言...................................................................2第二章 钢结构的制作...........................................................2第三章 钢结构安装施工准备.....................................................7第四章 钢结构安装............................................................16第五章 钢结构的现场安装焊接..................................................27第六章 高强度螺栓施工........................................................41第七章 主要施工机械..........................................................47第八章 安全措施..............................................................50前言武汉广播电视中心大楼坐落汉口建设大道表年路口,建筑面积为 74462/,其结构形式为钢筋混凝土框架一筒体剪刀力墙结构,主楼 30 层,其中地下室两层为停车场,局部区域为一层设备用房,裙楼 5~5 层,塔楼 24 怪为办公用房,塔楼上部为 8 层钢结构功能用房,顶部为直升机停机坪。其建筑标高为 164.8m,在主楼前面 30 层顶部装有钢结构电视发射塔 ,塔顶标高为198m。其钢结构涉及较多如：裙楼屋面钢结构、顶层屋面钢结构、顶楼钢结构发射塔等，钢结构的制作和吊装是施工的技术难点之上。钢结构的制作（一）材质控制1. 向正规生产厂家定购钢材、焊材。而且必须具备原始材质证明(物理性能、化学成份)及出厂合格证。2. 钢材进厂后按批量进行抽样复试，凡复检不合格的坚决不投入使用。3. 钢材进料前由质检部门对其表面状态(锈、麻坑等缺陷)按法律规范标准严格把关，凡超标者不得投产使用。4. 焊材在使用前按法律规范进行烘焙处理。5. 焊丝使用前认真进行油污、除锈处理。（二）板材的号料与切割1. 翼、腹板的号料与切割，均编程输入德国进口的 SXE·P500 型数控切割机上完成。切割面的表面粗糙度达2. 其他部分板件均由放样工制作样板号料，用半自动切割机或龙门剪床进行切割，切割面的表面粗糙度达，几何尺寸严格控制在法律规范允许的范围内。(三）板材的校平、矫正和边缘加工1. 翼、腹板校平、矫正在国产辊压平机上完成，平面度不大于 0.5‰。厚度为 25mm 以上或超宽板件的校平采纳人工火焰校正法，平面度不大于 1‰。2. 钢柱支座板及其他厚板的校平、矫正采纳机械(500t 油压机或 100t 摩擦压力机)、火焰方法进行，平面度不大于 1‰...
