武汉某会展空调设计

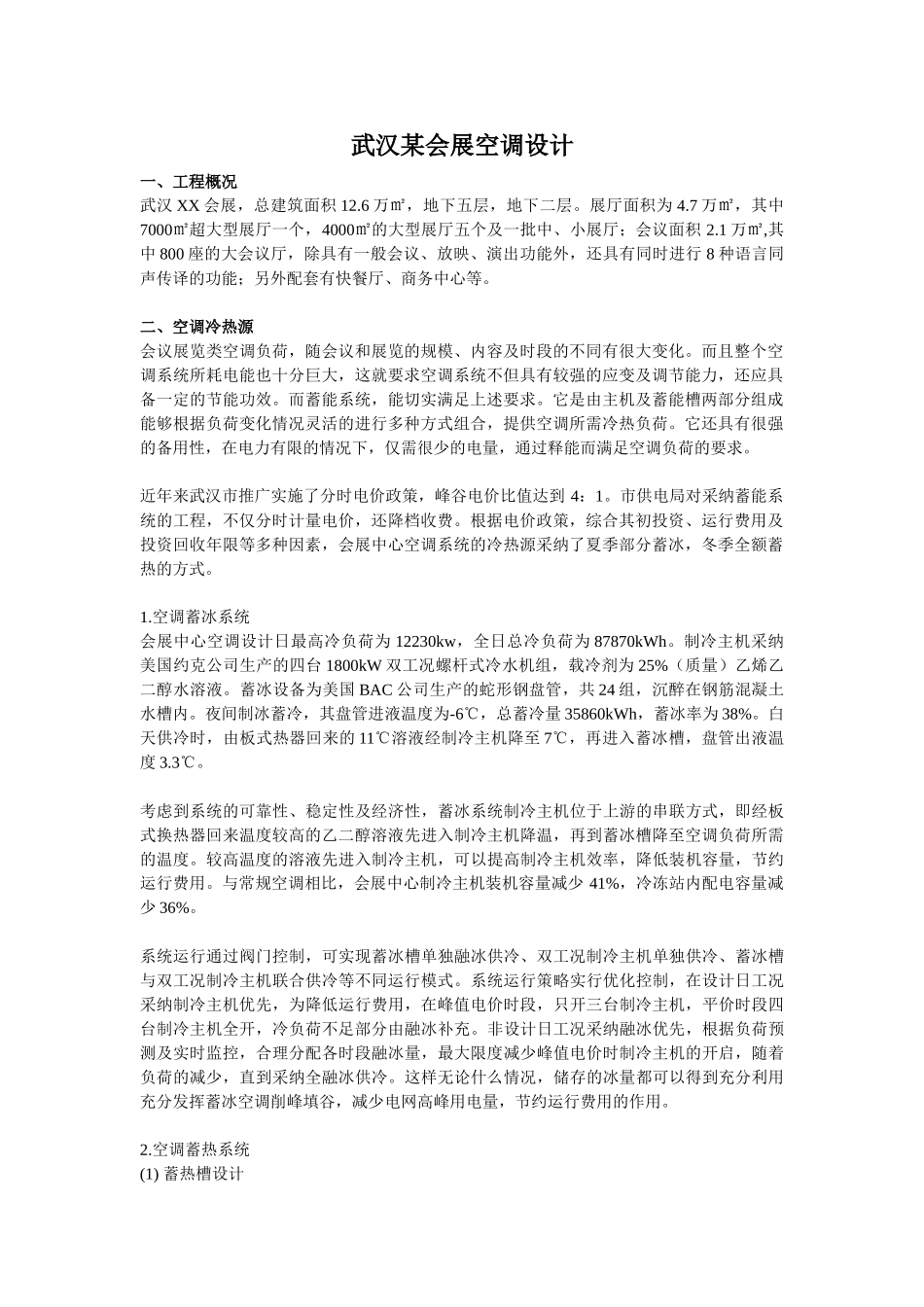

武汉某会展空调设计一、工程概况 武汉 XX 会展，总建筑面积 12.6 万㎡，地下五层，地下二层。展厅面积为 4.7 万㎡，其中7000㎡超大型展厅一个，4000㎡的大型展厅五个及一批中、小展厅；会议面积 2.1 万㎡,其中 800 座的大会议厅，除具有一般会议、放映、演出功能外，还具有同时进行 8 种语言同声传译的功能；另外配套有快餐厅、商务中心等。二、空调冷热源会议展览类空调负荷，随会议和展览的规模、内容及时段的不同有很大变化。而且整个空调系统所耗电能也十分巨大，这就要求空调系统不但具有较强的应变及调节能力，还应具备一定的节能功效。而蓄能系统，能切实满足上述要求。它是由主机及蓄能槽两部分组成能够根据负荷变化情况灵活的进行多种方式组合，提供空调所需冷热负荷。它还具有很强的备用性，在电力有限的情况下，仅需很少的电量，通过释能而满足空调负荷的要求。近年来武汉市推广实施了分时电价政策，峰谷电价比值达到 4：1。市供电局对采纳蓄能系统的工程，不仅分时计量电价，还降档收费。根据电价政策，综合其初投资、运行费用及投资回收年限等多种因素，会展中心空调系统的冷热源采纳了夏季部分蓄冰，冬季全额蓄热的方式。1.空调蓄冰系统 会展中心空调设计日最高冷负荷为 12230kw，全日总冷负荷为 87870kWh。制冷主机采纳美国约克公司生产的四台 1800kW 双工况螺杆式冷水机组，载冷剂为 25%（质量）乙烯乙二醇水溶液。蓄冰设备为美国 BAC 公司生产的蛇形钢盘管，共 24 组，沉醉在钢筋混凝土水槽内。夜间制冰蓄冷，其盘管进液温度为-6℃，总蓄冷量 35860kWh，蓄冰率为 38%。白天供冷时，由板式热器回来的 11℃溶液经制冷主机降至 7℃，再进入蓄冰槽，盘管出液温度 3.3℃。考虑到系统的可靠性、稳定性及经济性，蓄冰系统制冷主机位于上游的串联方式，即经板式换热器回来温度较高的乙二醇溶液先进入制冷主机降温，再到蓄冰槽降至空调负荷所需的温度。较高温度的溶液先进入制冷主机，可以提高制冷主机效率，降低装机容量，节约运行费用。与常规空调相比，会展中心制冷主机装机容量减少 41%，冷冻站内配电容量减少 36%。系统运行通过阀门控制，可实现蓄冰槽单独融冰供冷、双工况制冷主机单独供冷、蓄冰槽与双工况制冷主机联合供冷等不同运行模式。系统运行策略实行优化控制，在设计日工况采纳制冷主机优先，为降低运行费用，在峰值电价时段，只开三台制冷主机，平价时段四台制冷主机全开，冷负荷不足部分由...
