武汉某体育中心钢骨柱制作安装方案

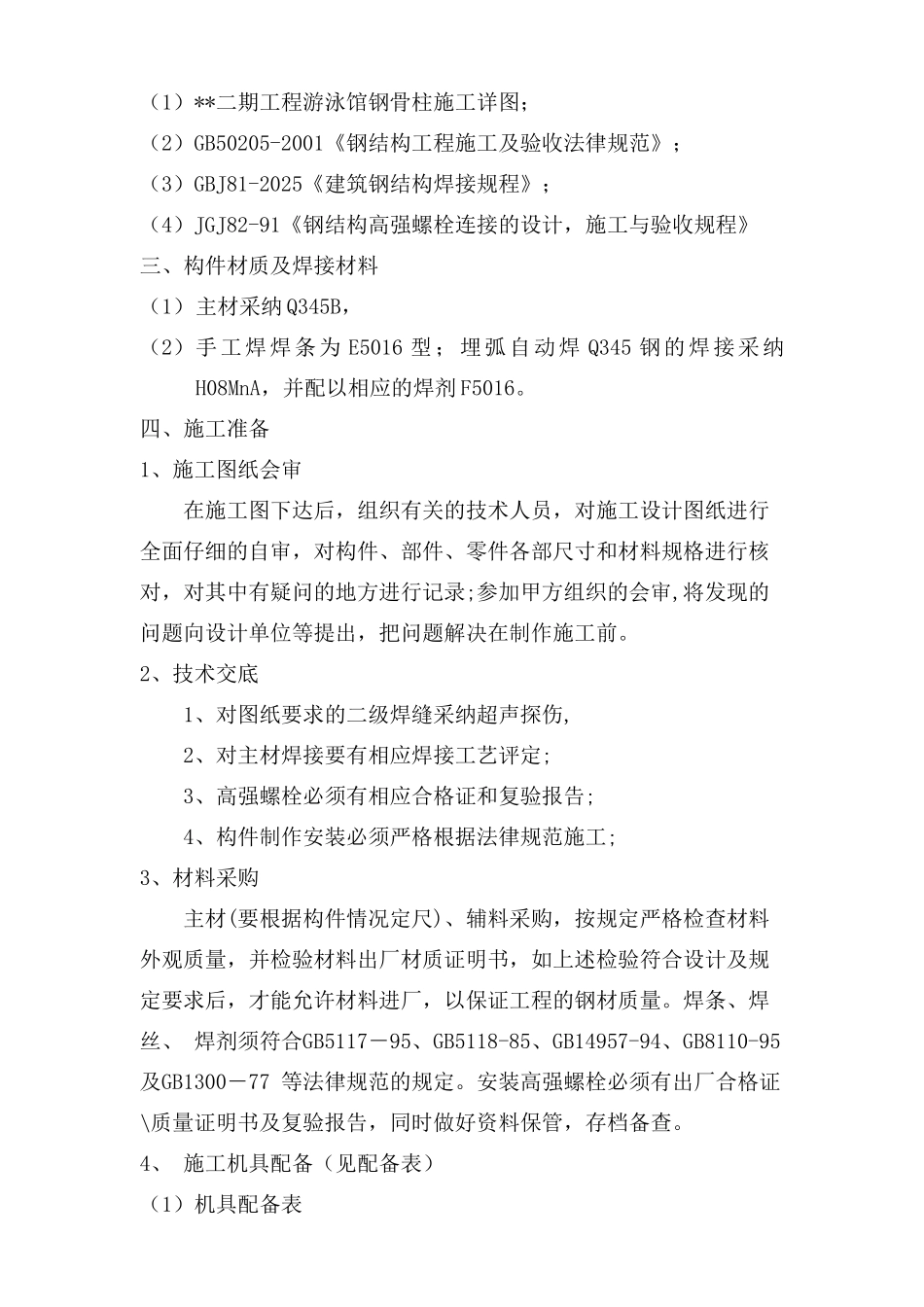

目 录一、工程概况二、制安依据及技术标准三、材料四、施工准备五、钢骨柱、梁制作六、钢骨柱、梁安装七、质量保证措施八、安全施工措施一、工程概况**二期工程游泳馆位于**，本工程全民建设中心 12 根钢骨柱,分二排弧形等距分部, 二排柱间采纳钢骨梁连接。钢骨单根最重14.649 吨,最轻 12.563 吨,柱长 22.167m, 总重量为 290.447t。由于土建开挖放坡，吊车无法靠近吊装，吊装有一定难度。二、制安依据及技术标准（1）**二期工程游泳馆钢骨柱施工详图；（2）GB50205-2001《钢结构工程施工及验收法律规范》；（3）GBJ81-2025《建筑钢结构焊接规程》；（4）JGJ82-91《钢结构高强螺栓连接的设计，施工与验收规程》三、构件材质及焊接材料（1）主材采纳 Q345B，（2）手工焊焊条为 E5016 型；埋弧自动焊 Q345 钢的焊接采纳H08MnA，并配以相应的焊剂 F5016。四、施工准备1、施工图纸会审在施工图下达后，组织有关的技术人员，对施工设计图纸进行全面仔细的自审，对构件、部件、零件各部尺寸和材料规格进行核对，对其中有疑问的地方进行记录;参加甲方组织的会审,将发现的问题向设计单位等提出，把问题解决在制作施工前。2、技术交底1、对图纸要求的二级焊缝采纳超声探伤,2、对主材焊接要有相应焊接工艺评定;3、高强螺栓必须有相应合格证和复验报告;4、构件制作安装必须严格根据法律规范施工;3、材料采购主材(要根据构件情况定尺)、辅料采购，按规定严格检查材料外观质量，并检验材料出厂材质证明书，如上述检验符合设计及规定要求后，才能允许材料进厂，以保证工程的钢材质量。焊条、焊丝、 焊剂须符合GB5117－95、GB5118-85、GB14957-94、GB8110-95 及GB1300－77 等法律规范的规定。安装高强螺栓必须有出厂合格证\质量证明书及复验报告，同时做好资料保管，存档备查。4、 施工机具配备（见配备表）（1）机具配备表机械名称数量（台）备 注型钢切割带锯1多头直条自动切割机2数控自动切割机1半自动切割机5自动埋弧焊机8CO2气体保护焊机10摇臂钻床10数控钻床3H型钢组立机3H型钢卧式翼缘矫正机3行车、龙门吊、半门吊10施工中需要的小型工机具随需要配置50T汽车吊1安装气割工具2套安装拖车10T2运输构件高强螺栓扭力搬手2安装5、施工人员配备（见配备表）（1）管理组织机构人员配备：类 别姓 名备 注项目经理项目副经理、技术负责人安装质量员安全员（2）人员配备表工种人数（人）备 注铆工（制、安）10+4气焊工（制、安）5+2电焊工（...
