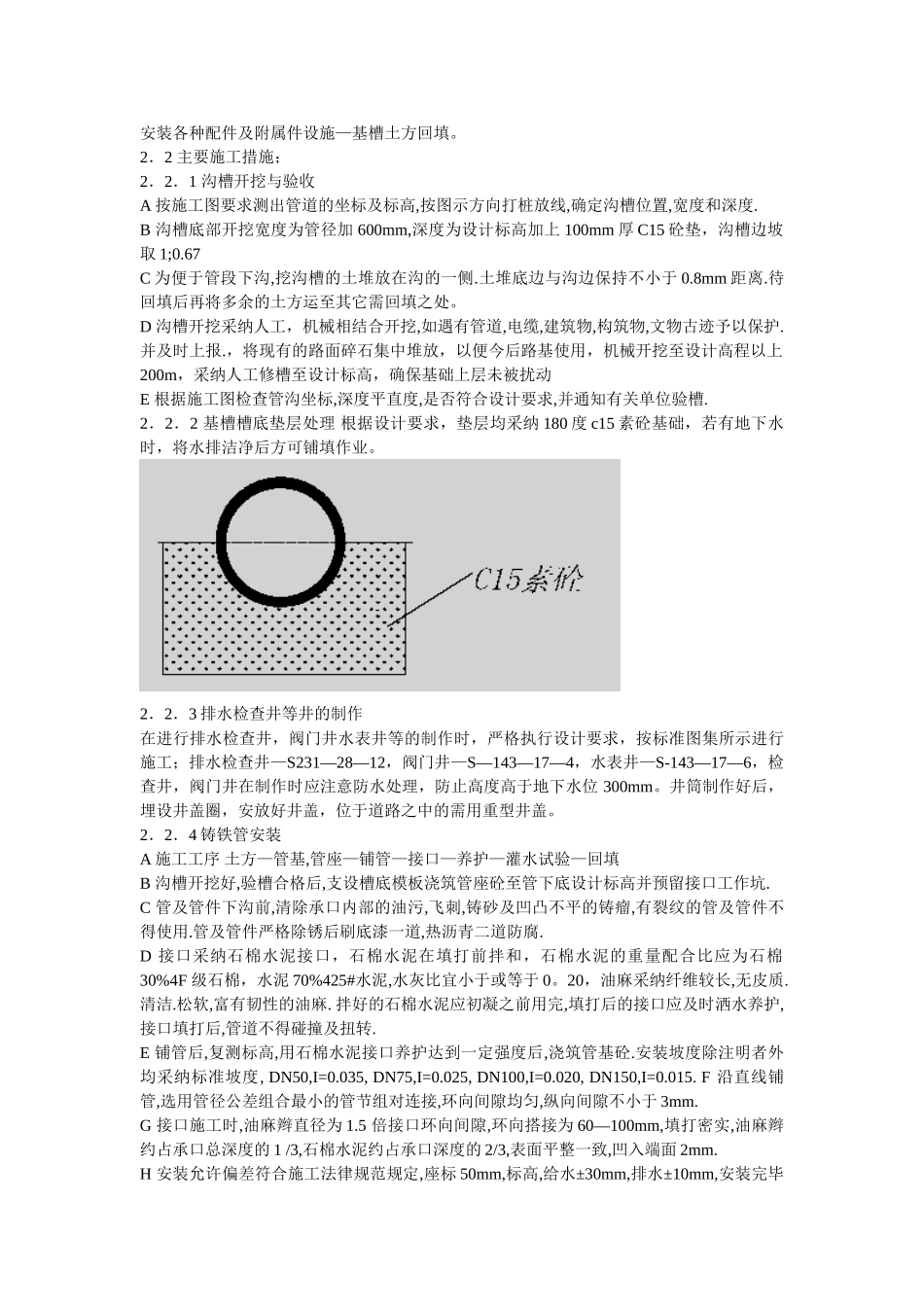

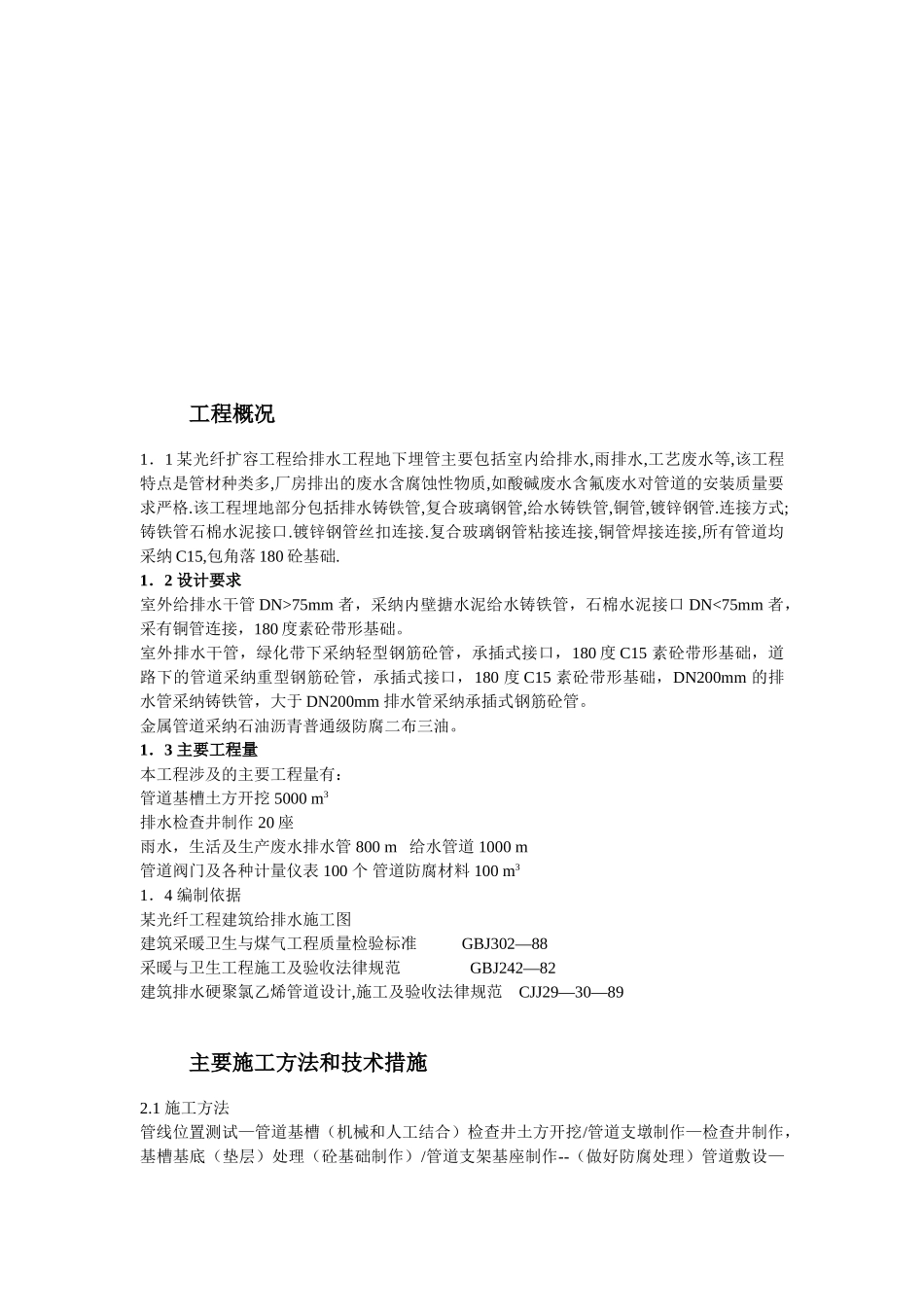

武汉某光纤工程给排水管网施工方案工程概况1．1 某光纤扩容工程给排水工程地下埋管主要包括室内给排水,雨排水,工艺废水等,该工程特点是管材种类多,厂房排出的废水含腐蚀性物质,如酸碱废水含氟废水对管道的安装质量要求严格.该工程埋地部分包括排水铸铁管,复合玻璃钢管,给水铸铁管,铜管,镀锌钢管.连接方式;铸铁管石棉水泥接口.镀锌钢管丝扣连接.复合玻璃钢管粘接连接,铜管焊接连接,所有管道均采纳 C15,包角落 180 砼基础.1．2 设计要求 室外给排水干管 DN>75mm 者，采纳内壁搪水泥给水铸铁管，石棉水泥接口 DN<75mm 者，采有铜管连接，180 度素砼带形基础。 室外排水干管，绿化带下采纳轻型钢筋砼管，承插式接口，180 度 C15 素砼带形基础，道路下的管道采纳重型钢筋砼管，承插式接口，180 度 C15 素砼带形基础，DN200mm 的排水管采纳铸铁管，大于 DN200mm 排水管采纳承插式钢筋砼管。 金属管道采纳石油沥青普通级防腐二布三油。1．3 主要工程量 本工程涉及的主要工程量有：管道基槽土方开挖 5000 m3排水检查井制作 20 座 雨水，生活及生产废水排水管 800 m 给水管道 1000 m 管道阀门及各种计量仪表 100 个 管道防腐材料 100 m31．4 编制依据 某光纤工程建筑给排水施工图 建筑采暖卫生与煤气工程质量检验标准 GBJ302—88 采暖与卫生工程施工及验收法律规范 GBJ242—82 建筑排水硬聚氯乙烯管道设计,施工及验收法律规范 CJJ29—30—89主要施工方法和技术措施2.1 施工方法 管线位置测试—管道基槽（机械和人工结合）检查井土方开挖/管道支墩制作—检查井制作，基槽基底（垫层）处理（砼基础制作）/管道支架基座制作--（做好防腐处理）管道敷设—安装各种配件及附属件设施—基槽土方回填。2．2 主要施工措施；2．2．1 沟槽开挖与验收A 按施工图要求测出管道的坐标及标高,按图示方向打桩放线,确定沟槽位置,宽度和深度. B 沟槽底部开挖宽度为管径加 600mm,深度为设计标高加上 100mm 厚 C15 砼垫，沟槽边坡取 1;0.67 C 为便于管段下沟,挖沟槽的土堆放在沟的一侧.土堆底边与沟边保持不小于 0.8mm 距离.待回填后再将多余的土方运至其它需回填之处。 D 沟槽开挖采纳人工，机械相结合开挖,如遇有管道,电缆,建筑物,构筑物,文物古迹予以保护.并及时上报.，将现有的路面碎石集中堆放，以便今后路基使用，机械开挖至设计高程以上200m，采纳人工修槽至设计标高，确保基础上层未被扰动 E 根据...
