武汉某医院温湿度独立调节空调系统热质交换设计说明书

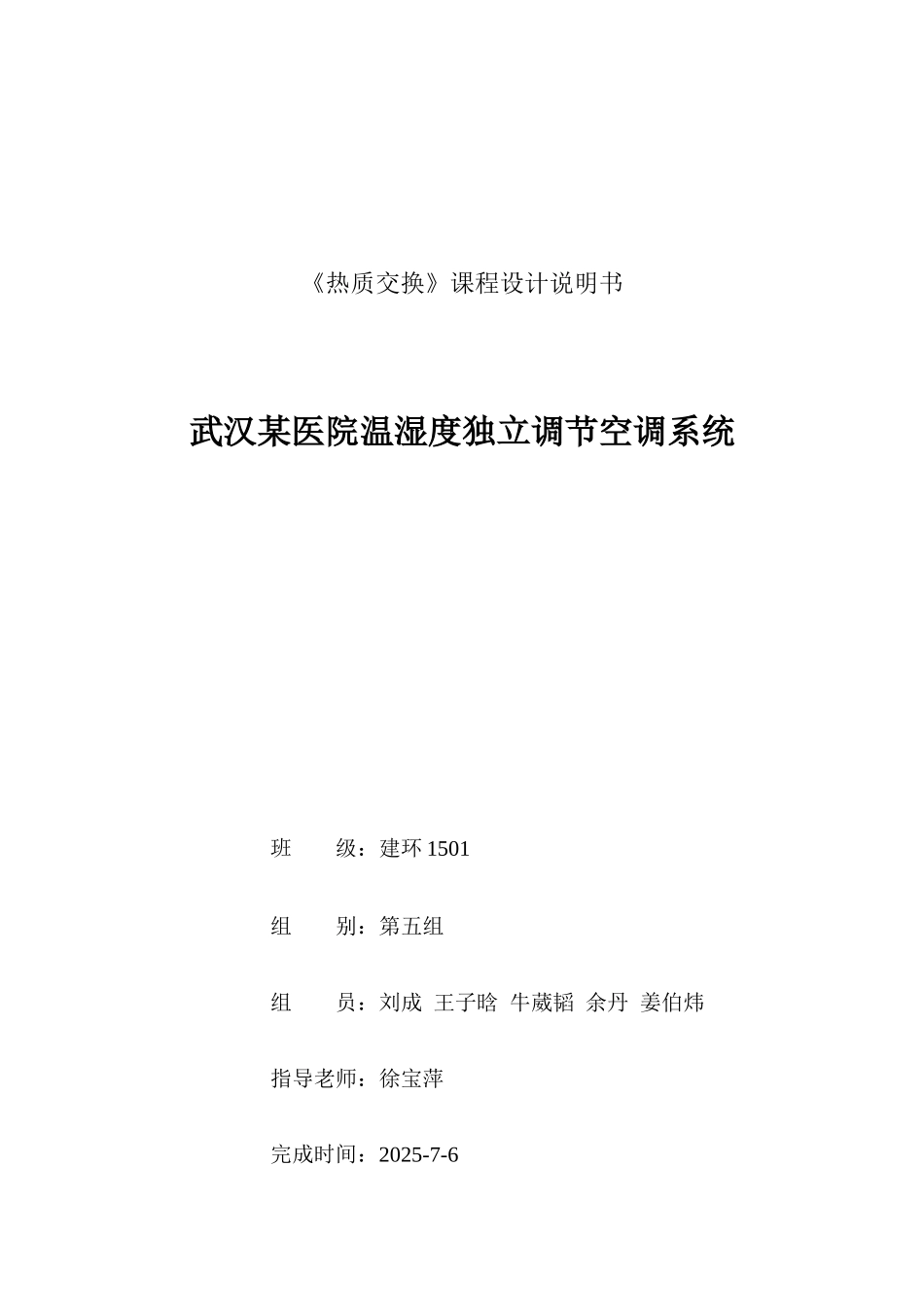

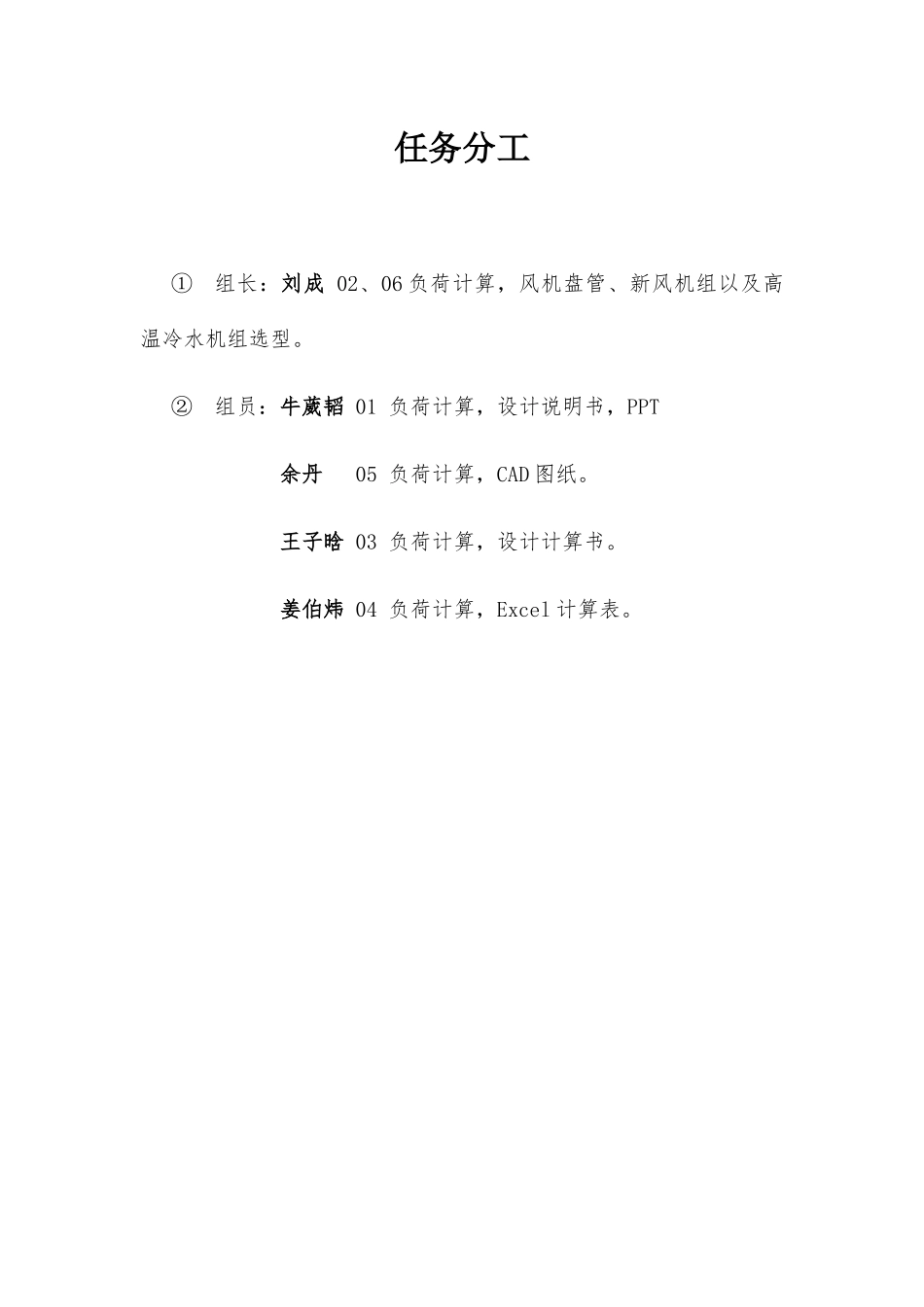

《热质交换》课程设计说明书武汉某医院温湿度独立调节空调系统班 级：建环 1501组 别：第五组组 员：刘成 王子晗 牛葳韬 余丹 姜伯炜指导老师：徐宝萍完成时间：2025-7-6成绩评定：任务分工① 组长：刘成 02、06 负荷计算，风机盘管、新风机组以及高温冷水机组选型。② 组员：牛葳韬 01 负荷计算，设计说明书，PPT 余丹 05 负荷计算，CAD 图纸。 王子晗 03 负荷计算，设计计算书。 姜伯炜 04 负荷计算，Excel 计算表。目录....................................................2............................................3.............................................4.........................................5................................6..........................14.....................................18.....................................18.........................................18.............................................18.............................................19一、任务和目的通过本课程设计使学生在以下几个方面得到初步训练：（一）实践: 设计方法与设计项目的初级学习，学以致用；（二）协作: 学习以团队协作的模式开展工作；（三）开拓: 通过思考、改进，实现在原有工作基础上的创新与突破二、设计概况2.1 工程概况本工程为湖北武汉市某康复医院温湿度独立调节空调系统设计该医院楼位于武汉市，总共 6 层，总建筑面积 3422 平方米。主要房间朝南北向，层高为 3m。地下一层由仓库、餐厅及特别用房组成，地上部分主要由康复病房、各科门诊、药房及其他辅助用房组成。该医院温湿度独立调节空调系统设计主要内容包括：设计方案选择，冬季供热工况及夏季供冷工况空气处理过程分析；负荷计算，经统计分析，确定风机盘管选型、各层新风机组选型、制冷机房的高温冷水机组选型。2.2 设计顺序① 采纳温湿度独立控制满足不同时刻热湿比不断变化的要求，避开病房内潮湿表面的存在，减少细菌的滋生，确保病房空气质量；② 冷源选用螺杆水冷式高温冷水机组；热源采纳集中供热的热水，经板式换热器换热实现；每层设置溶液调湿新风机组；③ 经由溶液调湿新风机组处理的新风用散流器往下送至房间，病房采纳风机盘管侧送风，办公室、值班室采纳四面出风式风机盘管往下送。三、相关设计参数1、室外设计参数城市：武汉 建筑气候分区：夏热冬冷地区 大气压 Pa干球...
