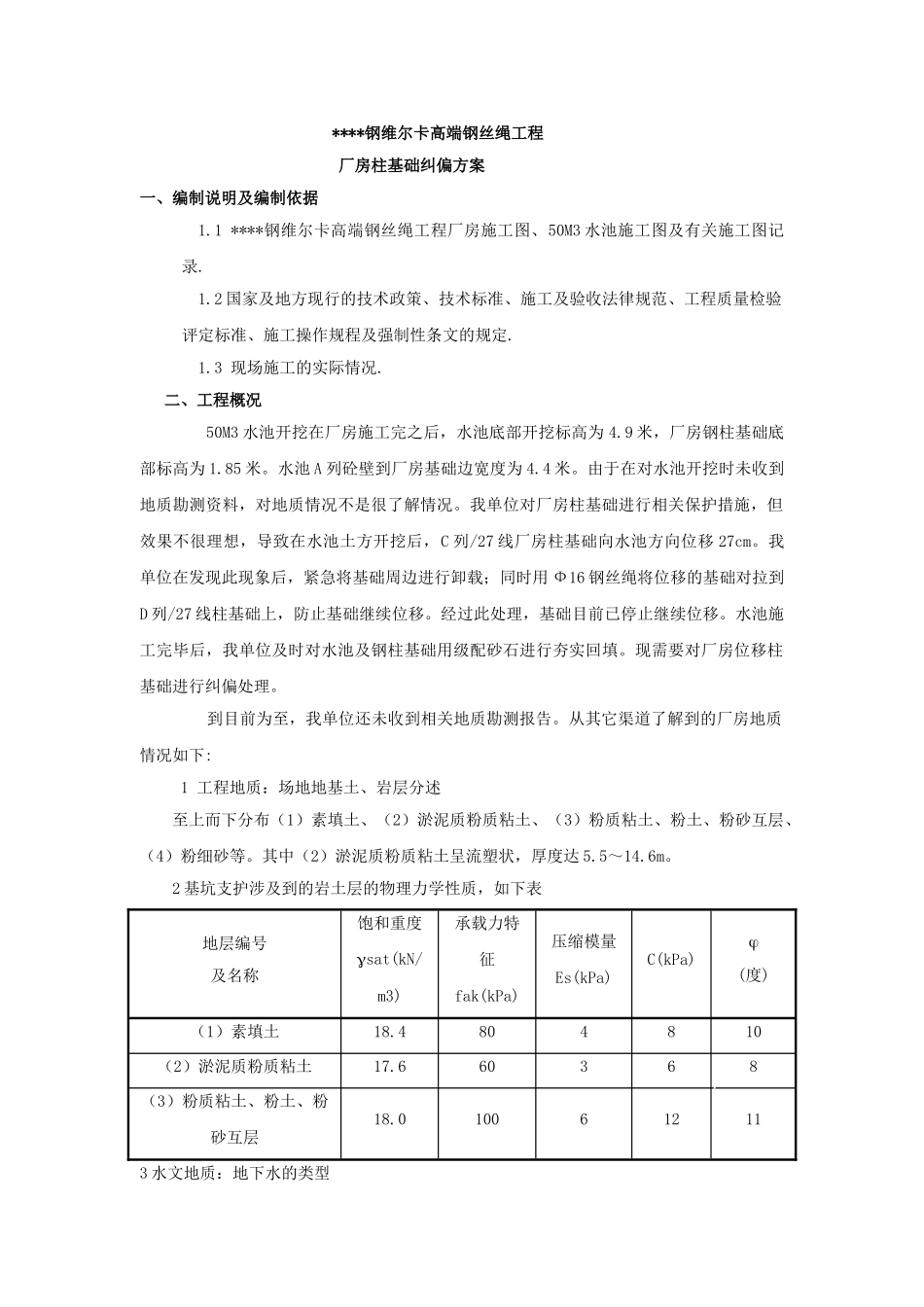

武汉某厂房厂房柱基础纠偏方案

****钢维尔卡高端钢丝绳工程厂房柱基础纠偏方案一、编制说明及编制依据1.1 ****钢维尔卡高端钢丝绳工程厂房施工图、50M3 水池施工图及有关施工图记录.1.2 国家及地方现行的技术政策、技术标准、施工及验收法律规范、工程质量检验评定标准、施工操作规程及强制性条文的规定.1.3 现场施工的实际情况. 二、工程概况 50M3 水池开挖在厂房施工完之后，水池底部开挖标高为 4.9 米，厂房钢柱基础底部标高为 1.85 米。水池 A 列砼壁到厂房基础边宽度为 4.4 米。由于在对水池开挖时未收到地质勘测资料，对地质情况不是很了解情况。我单位对厂房柱基础进行相关保护措施，但效果不很理想，导致在水池土方开挖后，C 列/27 线厂房柱基础向水池方向位移 27cm。我单位在发现此现象后，紧急将基础周边进行卸载；同时用 Ф16 钢丝绳将位移的基础对拉到D 列/27 线柱基础上，防止基础继续位移。经过此处理，基础目前已停止继续位移。水池施工完毕后，我单位及时对水池及钢柱基础用级配砂石进行夯实回填。现需要对厂房位移柱基础进行纠偏处理。 到目前为至，我单位还未收到相关地质勘测报告。从其它渠道了解到的厂房地质情况如下: 1 工程地质：场地地基土、岩层分述至上而下分布（1）素填土、（2）淤泥质粉质粘土、（3）粉质粘土、粉土、粉砂互层、（4）粉细砂等。其中（2）淤泥质粉质粘土呈流塑状，厚度达 5.5～14.6m。2 基坑支护涉及到的岩土层的物理力学性质，如下表 地层编号及名称饱和重度sat(kN/m3)承载力特征fak(kPa)压缩模量Es(kPa)C(kPa)(度)（1）素填土18.4804810（2）淤泥质粉质粘土17.660368（3）粉质粘土、粉土、粉砂互层18.0100612113 水文地质：地下水的类型根据场地地下水的赋存条件，场区地下水为潜水和承压水两种类型。潜水赋存于（1）素填土中，无隔水顶板，与大气降水和地表水体有密切水动力联系，主要受地表水体的侧向渗透补给勘察期间潜水静止水位 1.0～1.5m。（2）层淤泥质粉质粘土为隔水层。孔隙承压水赋存于（4）层粉细砂及（5）层含卵砾石的中粗砂中。三、钢柱基础产生偏移后存在问题及对策 3.1 C/27 线钢柱左右横向空间跨度为 60 米，纵向为 30 米。厂房结构为轻钢结构。根据受力情况分析，该钢柱将承受 30*15 平方米面积屋面荷载及自重等。钢柱高 14.8 米，钢柱及屋面钢梁自重约 15 吨，基础承台自重 11.2 吨。当基础产生 27cm 偏移时，钢柱将相应产生较大弯矩、剪力；另外由于管桩锚...
