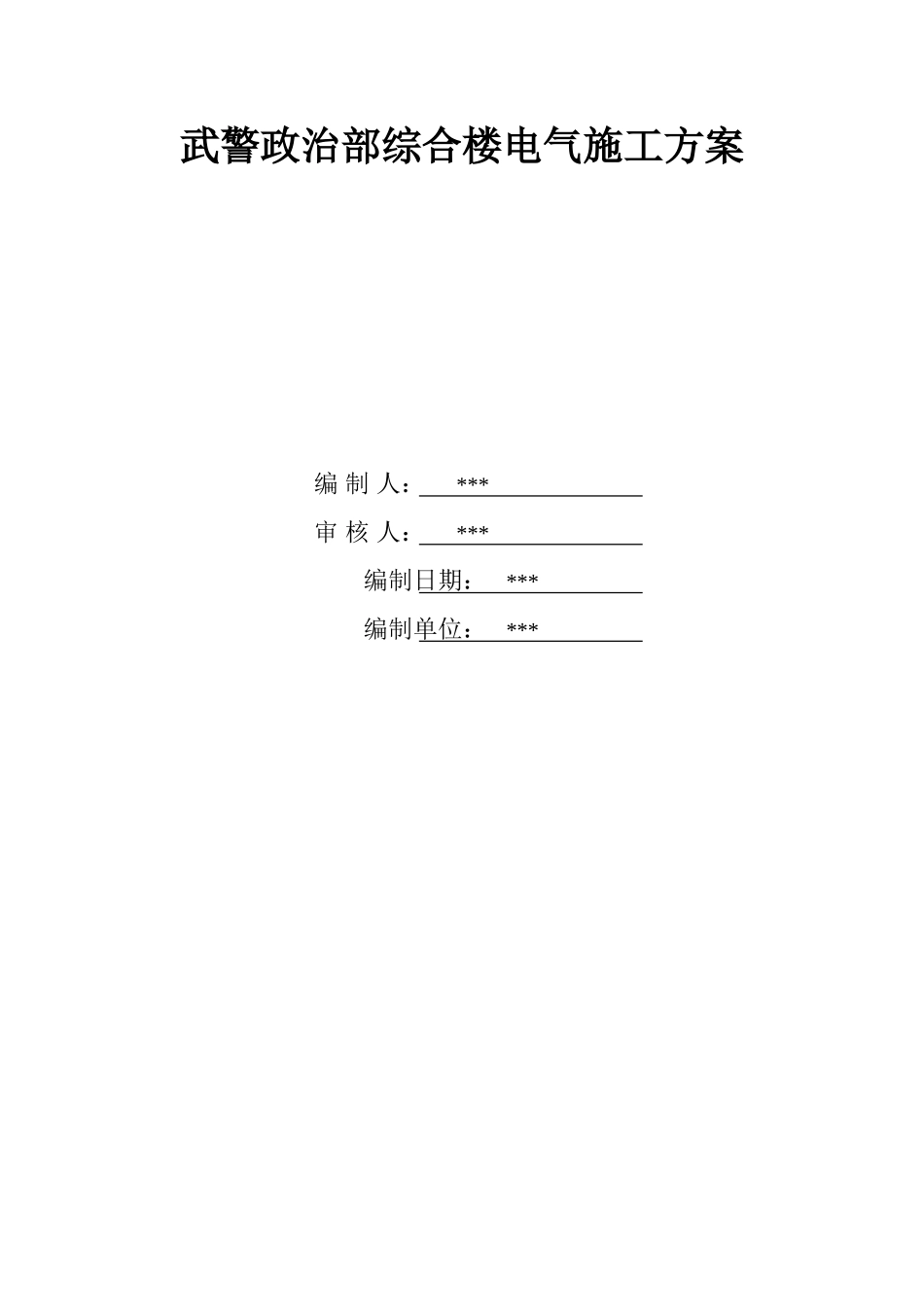

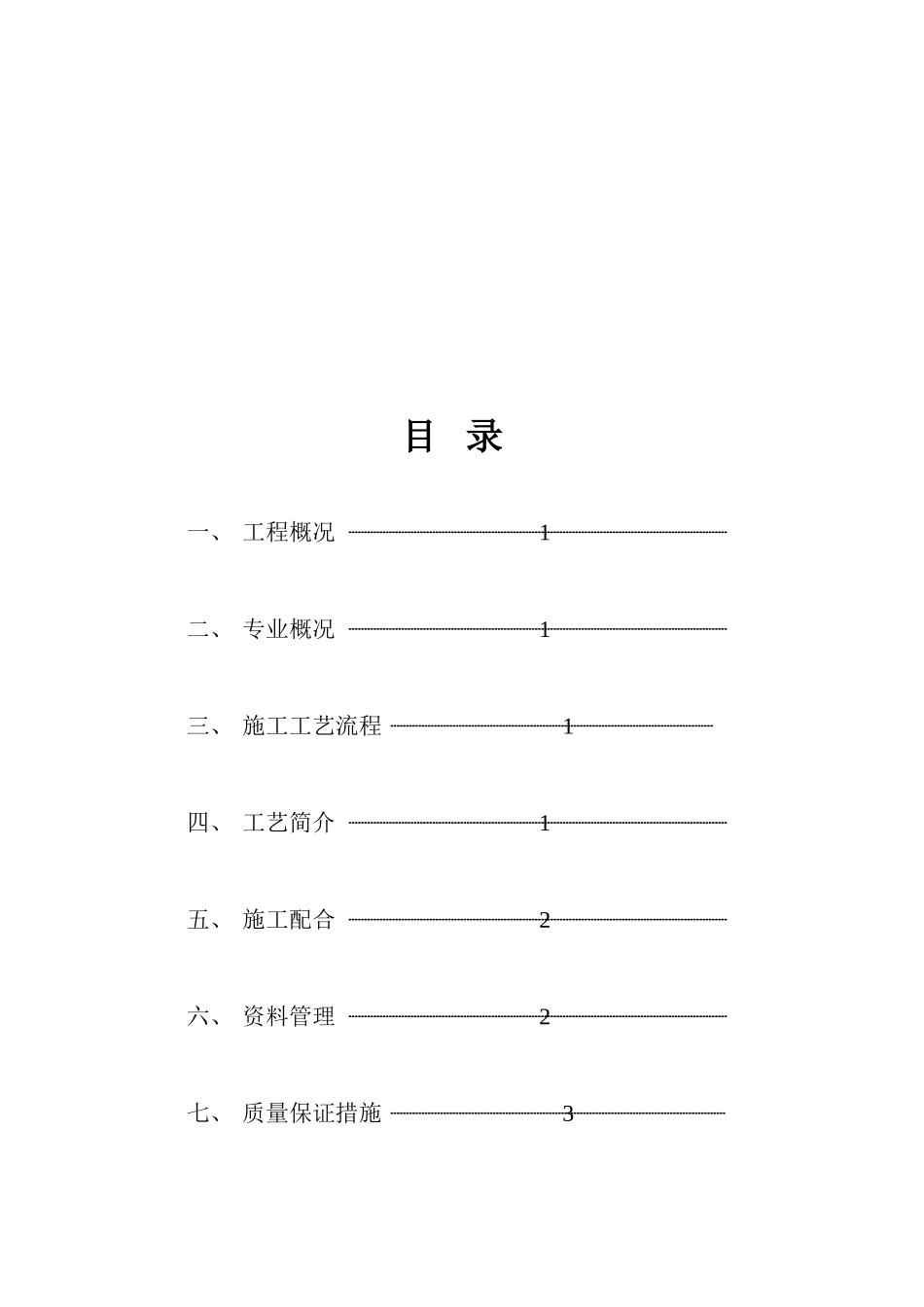

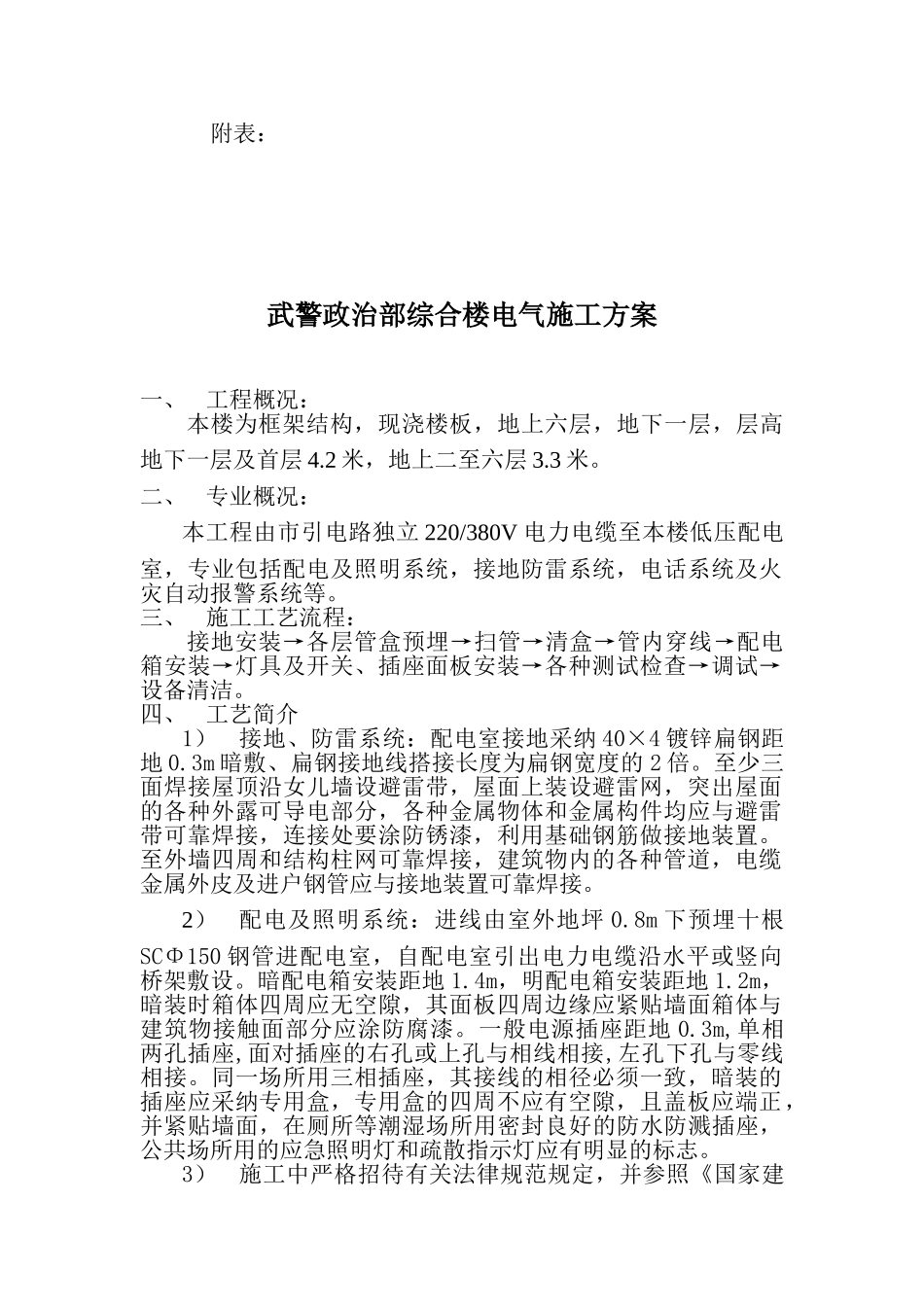

武警政治部综合楼电气施工方案编 制 人： ***审 核 人： ***编制日期： ***编制单位： ***目 录一、 工程概况 1二、 专业概况 1三、 施工工艺流程 1四、 工艺简介 1五、 施工配合 2六、 资料管理 2七、 质量保证措施 3附表：武警政治部综合楼电气施工方案一、工程概况：本楼为框架结构，现浇楼板，地上六层，地下一层，层高地下一层及首层 4.2 米，地上二至六层 3.3 米。二、专业概况：本工程由市引电路独立 220/380V 电力电缆至本楼低压配电室，专业包括配电及照明系统，接地防雷系统，电话系统及火灾自动报警系统等。三、施工工艺流程：接地安装→各层管盒预埋→扫管→清盒→管内穿线→配电箱安装→灯具及开关、插座面板安装→各种测试检查→调试→设备清洁。四、工艺简介1）接地、防雷系统：配电室接地采纳 40×4 镀锌扁钢距地 0.3m 暗敷、扁钢接地线搭接长度为扁钢宽度的 2 倍。至少三面焊接屋顶沿女儿墙设避雷带，屋面上装设避雷网，突出屋面的各种外露可导电部分，各种金属物体和金属构件均应与避雷带可靠焊接，连接处要涂防锈漆，利用基础钢筋做接地装置。至外墙四周和结构柱网可靠焊接，建筑物内的各种管道，电缆金属外皮及进户钢管应与接地装置可靠焊接。2）配电及照明系统：进线由室外地坪 0.8m 下预埋十根SCΦ150 钢管进配电室，自配电室引出电力电缆沿水平或竖向桥架敷设。暗配电箱安装距地 1.4m，明配电箱安装距地 1.2m，暗装时箱体四周应无空隙，其面板四周边缘应紧贴墙面箱体与建筑物接触面部分应涂防腐漆。一般电源插座距地 0.3m,单相两孔插座,面对插座的右孔或上孔与相线相接,左孔下孔与零线相接。同一场所用三相插座，其接线的相径必须一致，暗装的插座应采纳专用盒，专用盒的四周不应有空隙，且盖板应端正，并紧贴墙面，在厕所等潮湿场所用密封良好的防水防溅插座，公共场所用的应急照明灯和疏散指示灯应有明显的标志。3）施工中严格招待有关法律规范规定，并参照《国家建筑标准设计图集》99D 和《建筑电气通用图集》92DQ 中的做法。五、施工配合：1）上下级配合：施工中要接受上级领导的指导，检查和监督，问题及时向上级请示汇报。2）与甲方监理的配合：施工过程中要和甲方监理体质密切关系，有问题要及时与甲方监理协商并接受甲方监理的审查和监督。3）各专业之间的配合：电气专业在施工过程中要注意与土建、水暖等专业密切配合、仔细审图、电气专业要服从于其它专业，服务于其...
