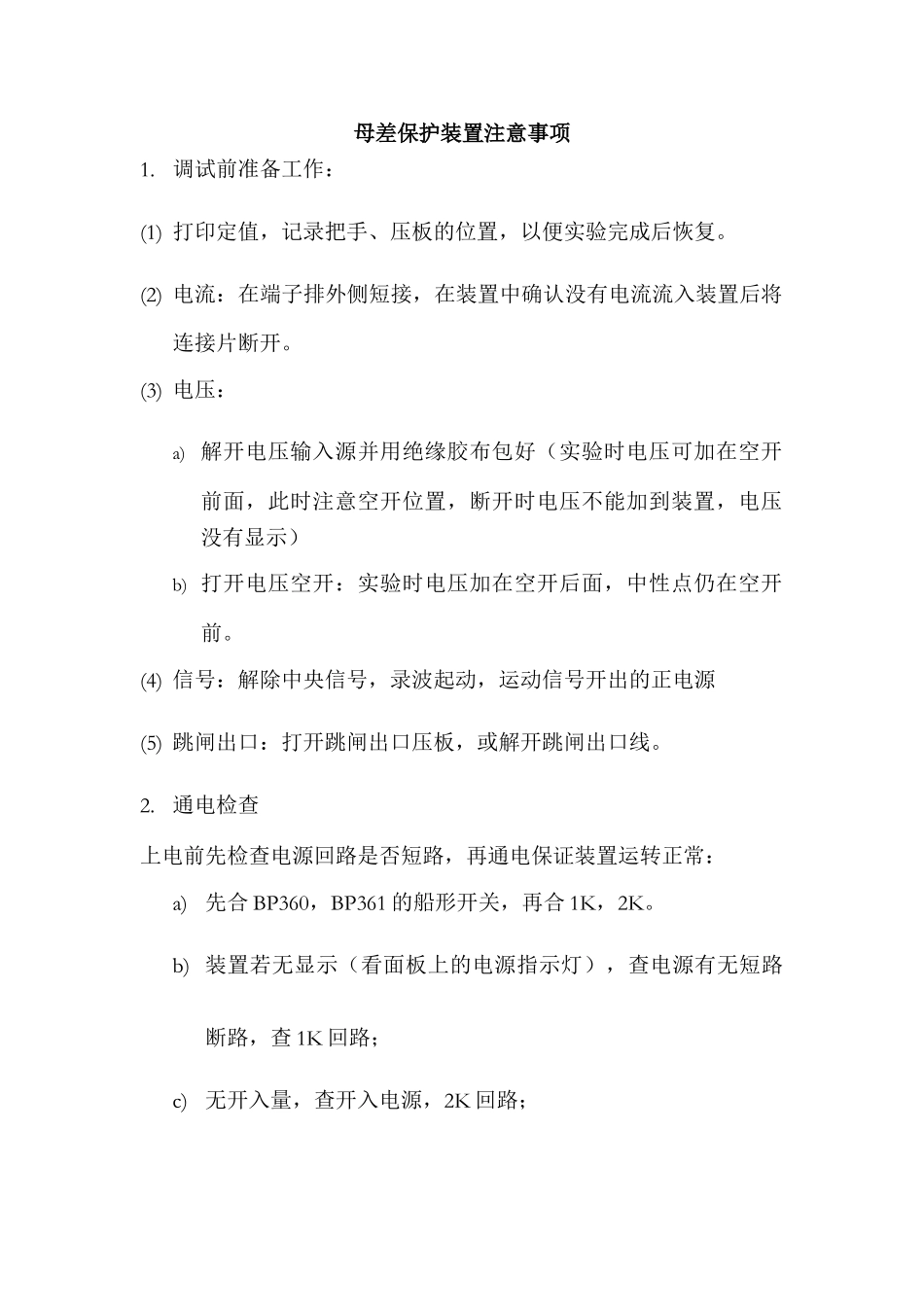

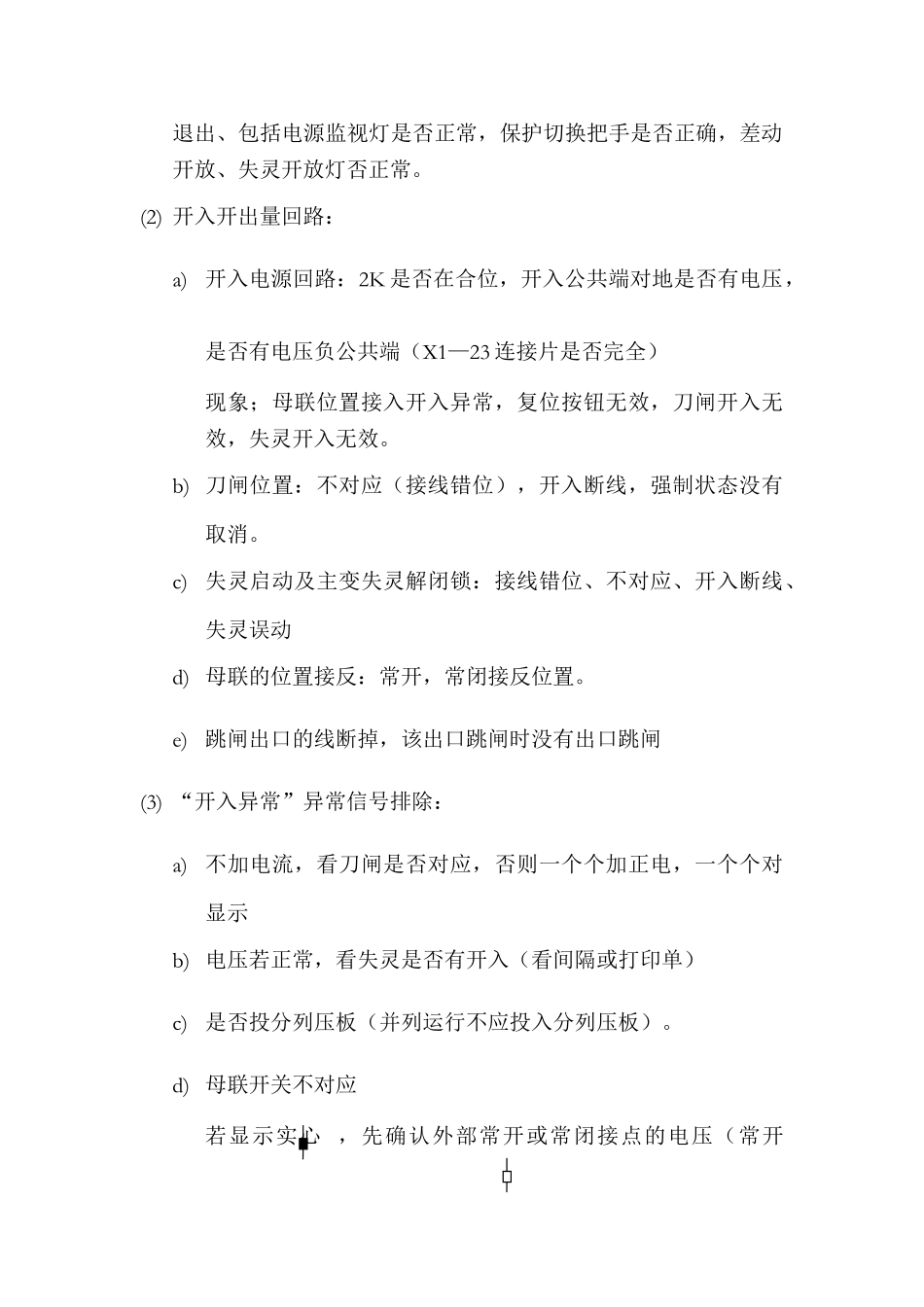

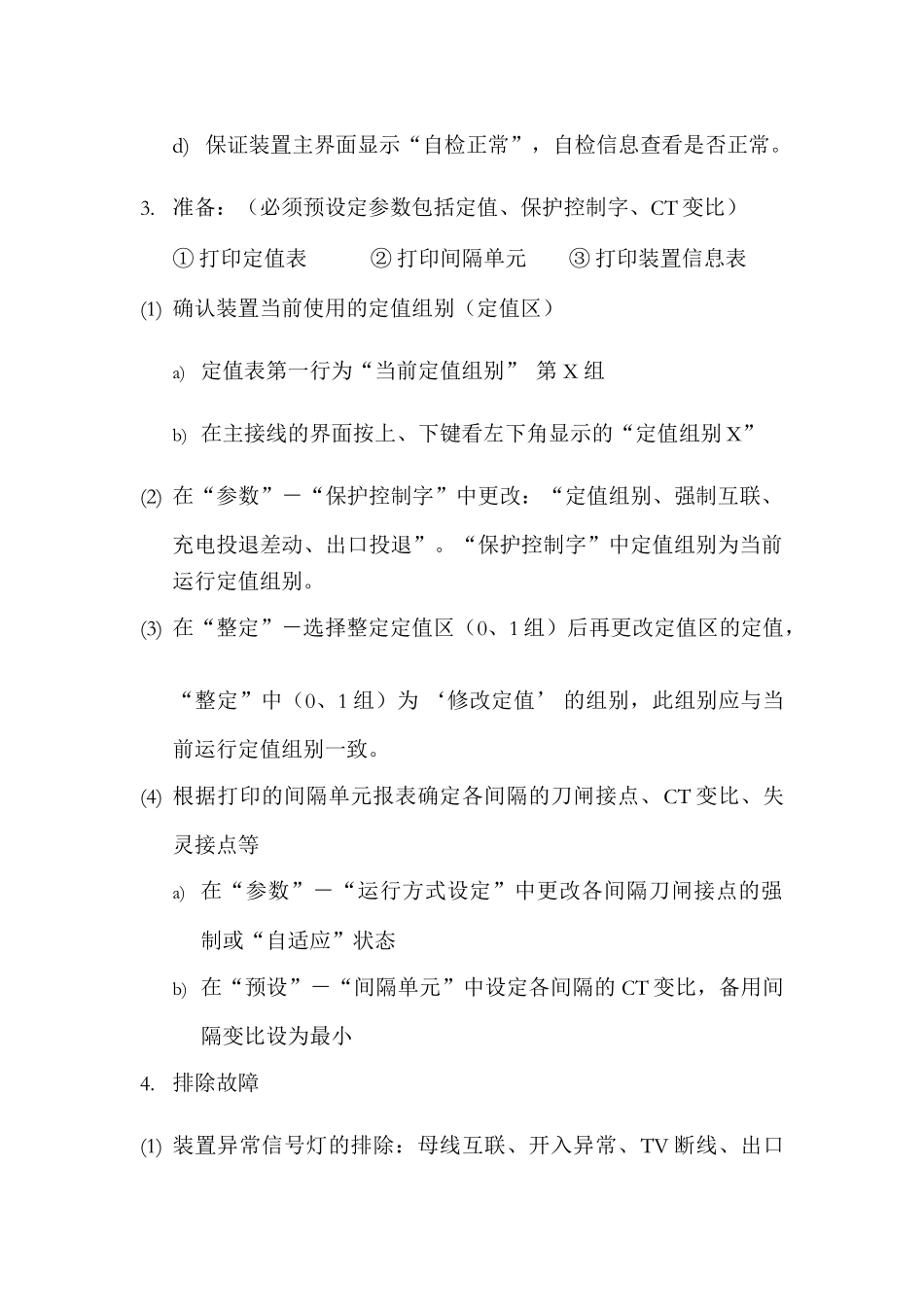

母差保护装置注意事项1.调试前准备工作：(1) 打印定值，记录把手、压板的位置，以便实验完成后恢复。(2) 电流：在端子排外侧短接，在装置中确认没有电流流入装置后将连接片断开。(3) 电压：a) 解开电压输入源并用绝缘胶布包好（实验时电压可加在空开前面，此时注意空开位置，断开时电压不能加到装置，电压没有显示）b) 打开电压空开：实验时电压加在空开后面，中性点仍在空开前。(4) 信号：解除中央信号，录波起动，运动信号开出的正电源(5) 跳闸出口：打开跳闸出口压板，或解开跳闸出口线。2.通电检查上电前先检查电源回路是否短路，再通电保证装置运转正常：a)先合 BP360，BP361 的船形开关，再合 1K，2K。b) 装置若无显示（看面板上的电源指示灯），查电源有无短路断路，查 1K 回路；c) 无开入量，查开入电源，2K 回路；d) 保证装置主界面显示“自检正常”，自检信息查看是否正常。3.准备：（必须预设定参数包括定值、保护控制字、CT 变比）① 打印定值表 ② 打印间隔单元③ 打印装置信息表(1) 确认装置当前使用的定值组别（定值区）a) 定值表第一行为“当前定值组别” 第 X 组b) 在主接线的界面按上、下键看左下角显示的“定值组别 X”(2) 在“参数”－“保护控制字”中更改：“定值组别、强制互联、充电投退差动、出口投退”。“保护控制字”中定值组别为当前运行定值组别。(3) 在“整定”－选择整定定值区（0、1 组）后再更改定值区的定值，“整定”中（0、1 组）为 ‘修改定值’ 的组别，此组别应与当前运行定值组别一致。(4) 根据打印的间隔单元报表确定各间隔的刀闸接点、CT 变比、失灵接点等a) 在“参数”－“运行方式设定”中更改各间隔刀闸接点的强制或“自适应”状态b) 在“预设”－“间隔单元”中设定各间隔的 CT 变比，备用间隔变比设为最小4.排除故障(1) 装置异常信号灯的排除：母线互联、开入异常、TV 断线、出口退出、包括电源监视灯是否正常，保护切换把手是否正确，差动开放、失灵开放灯否正常。(2) 开入开出量回路：a)开入电源回路：2K 是否在合位，开入公共端对地是否有电压，是否有电压负公共端（X1—23 连接片是否完全）现象；母联位置接入开入异常，复位按钮无效，刀闸开入无效，失灵开入无效。b) 刀闸位置：不对应（接线错位），开入断线，强制状态没有取消。c) 失灵启动及主变失灵解闭锁：接线错位、不对应、开入断线、失灵误动d) 母联的位置接反：常开，常闭接反位置...
