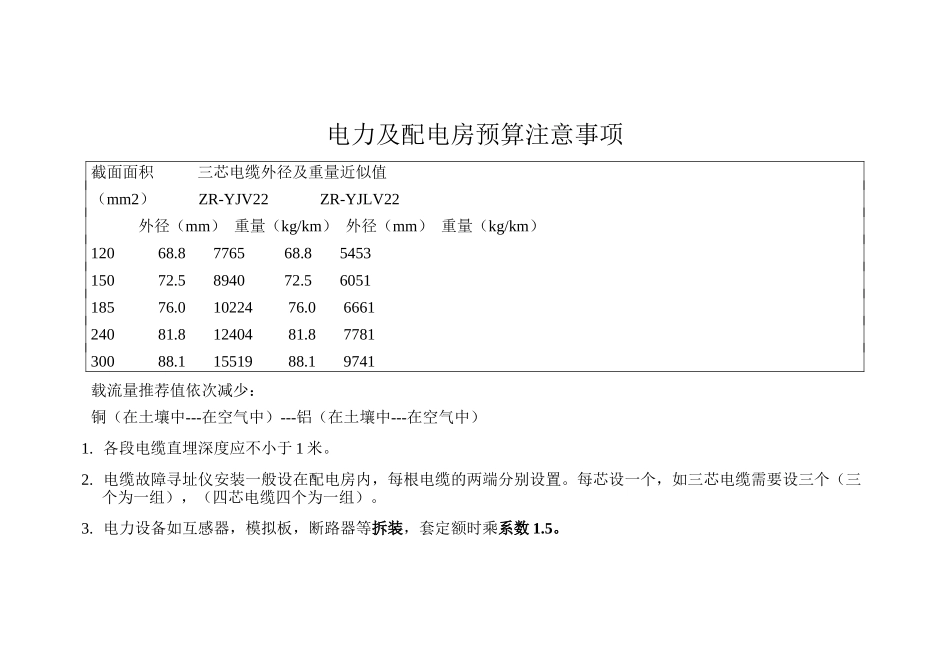

电力及配电房预算注意事项截面面积 三芯电缆外径及重量近似值 （mm2） ZR-YJV22 ZR-YJLV22 外径（mm） 重量（kg/km） 外径（mm） 重量（kg/km）120 68.8 7765 68.8 5453150 72.5 8940 72.5 6051185 76.0 10224 76.0 6661240 81.8 12404 81.8 7781300 88.1 15519 88.1 9741载流量推荐值依次减少：铜（在土壤中---在空气中）---铝（在土壤中---在空气中）1. 各段电缆直埋深度应不小于 1 米。2. 电缆故障寻址仪安装一般设在配电房内，每根电缆的两端分别设置。每芯设一个，如三芯电缆需要设三个（三个为一组），（四芯电缆四个为一组）。3. 电力设备如互感器，模拟板，断路器等拆装，套定额时乘系数 1.5。4. 电缆中间头制作安装，图纸如无说明按平均 250m 一个中间头考虑。（定额说明）。（常规做法电缆中间头预留 5m）。5. 高压配电柜中盘柜配线，指 CT 柜，PT 柜6. 配电站，配电房中必须设置：信号箱，UPS，模拟板，保护（中央信号）装置。7.电气调试费用：在配电站接电缆（合欢变电站 板位改造），需要拆除原来互感器，重装新的互感器，需计算费用：断路器调试 2-1048；10KV 负荷隔离开关调试（2 个系统）2-1047；高压母线系统调试（板位间母线）2-1078；避雷器调试（高压柜中）2-1079；接地网调试 2-1083。电缆线路部分，电缆泄漏实验 2-1104。商都路三配，综保装置加装 10-249；控制通讯网络 10-511；接头调试10-544；UPS 安装 10-659；UPS 调试 10-661；中央信号装置调试（配电房内必有）2-1069；10KV 断路器调试 2-1048；继电保护及自动装置校验 2-1052；10KV 负荷隔离开关调试 2-1047；10KV 避雷器调试（柜内）2-1079；10KV 母线系统调试 2-1078；接地网调试 2-1083； 公用设施配 10KV 断路器调试 2-1048；10KV 母线调试 2-1078；10KV 避雷器调试 2-1079；保护装置调试 2-1052；变压器系统调试 2-1041；零序保护装置调试 2-1057；1KV 以下送配电系统调试 2-1046（好多系统）；1KV 母线系统调试 2-1077；低压电容器调试 2-1080；中央信号装置调试 2-1069；接地网调试 2-1083。干式变压器调试（人材机*0.8）正确；广联达软件（定额*0.8）错误。8.监理费=工程本体*2.5％；设计费=工程本体*4.5％*1.2*0.85。其中 1.2 为专业系数，0.85 为难度系数。9.建筑安装工程的综合税率：3.477％（含营业税％，城市维护建设费％，教育费附加％。）10.注意 二次搬运费...
