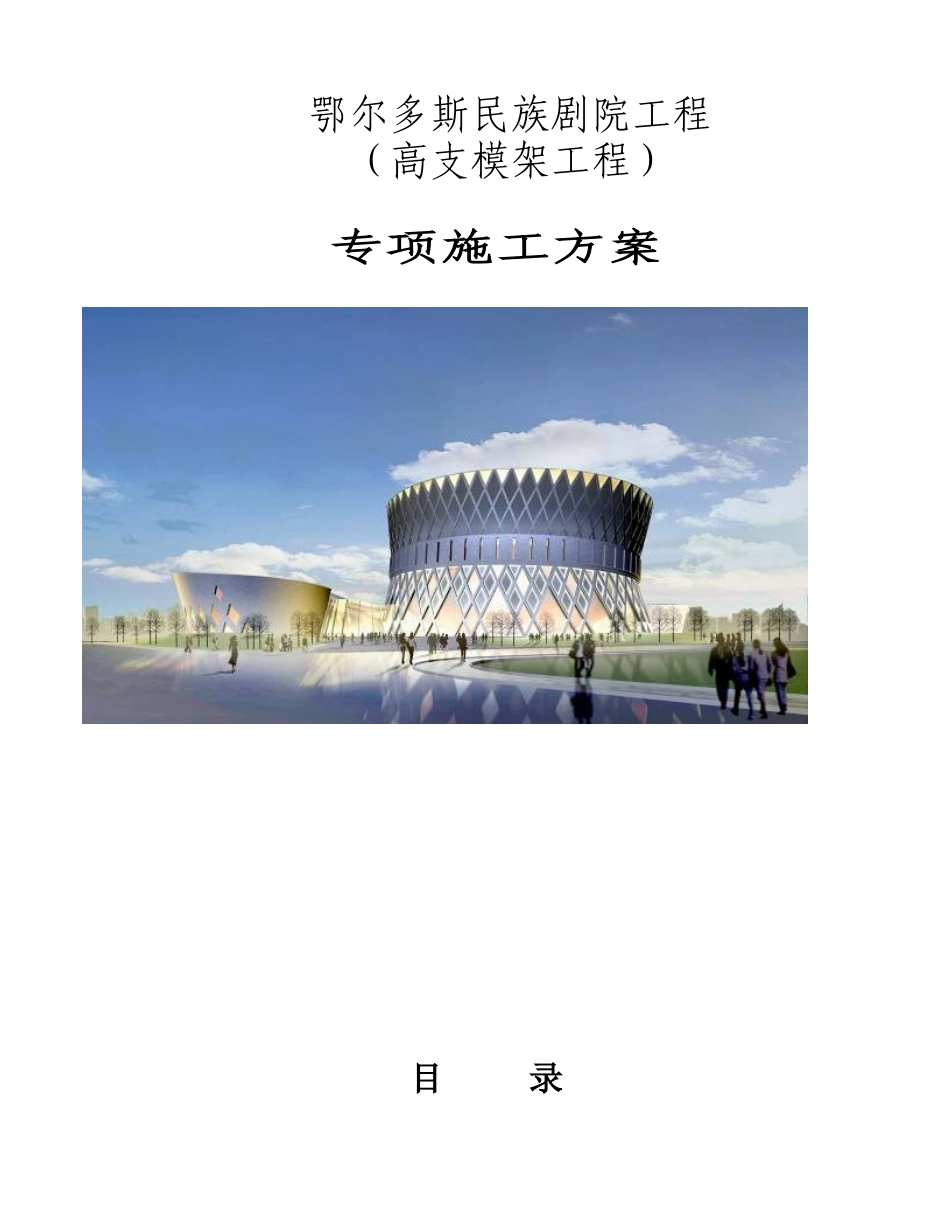

民族剧院高支模施工方案

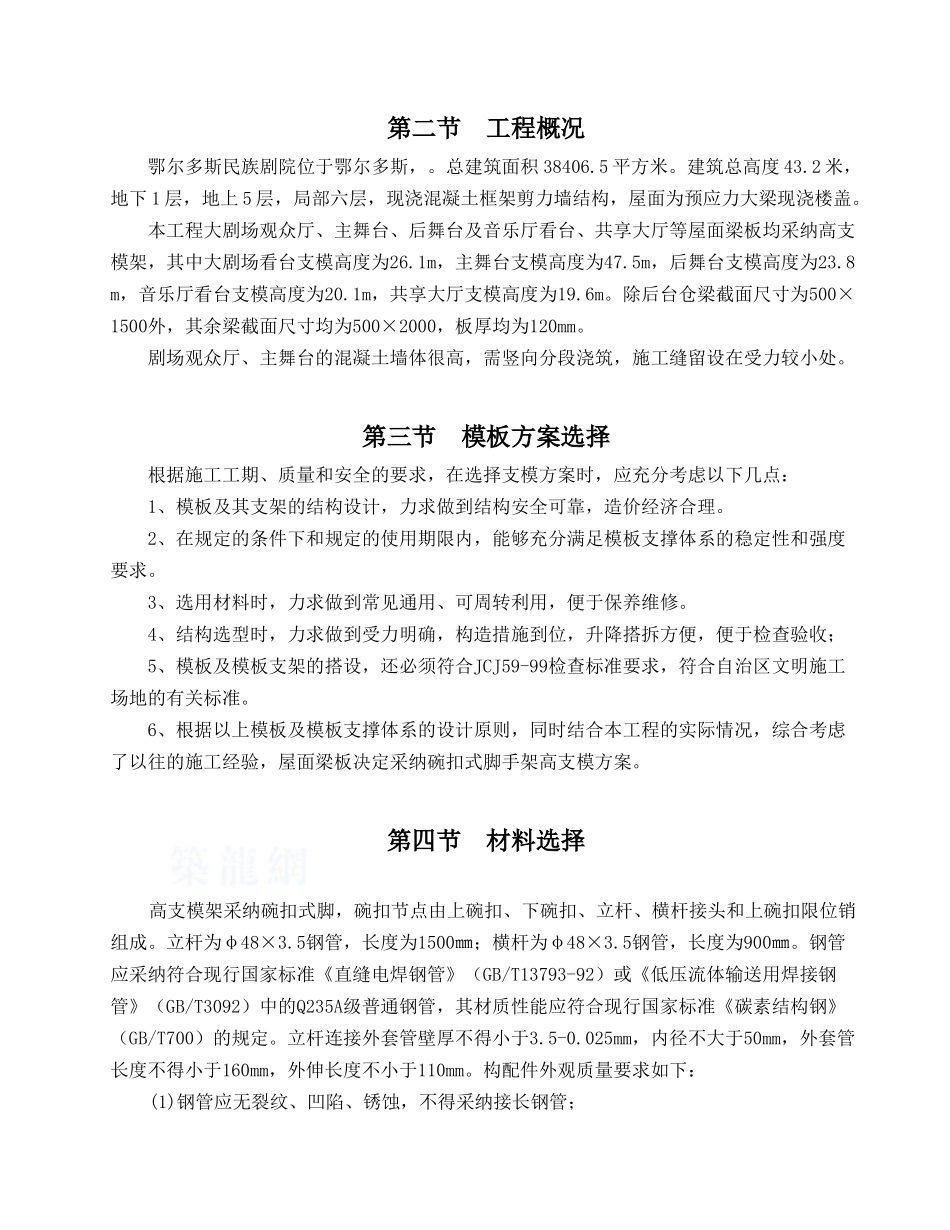

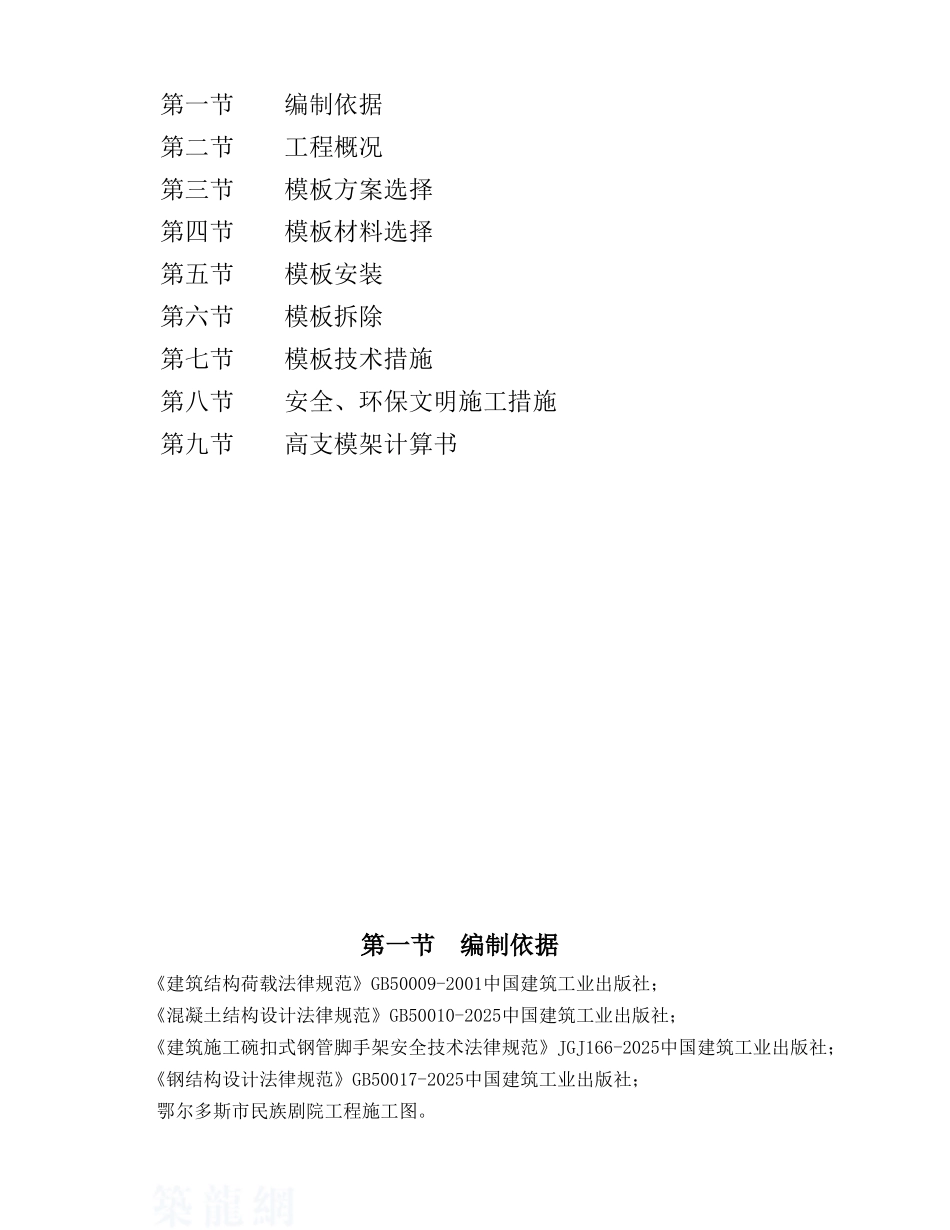

鄂尔多斯民族剧院工程（高支模架工程）专项施工方案 目 录第一节 编制依据第二节 工程概况第三节 模板方案选择第四节 模板材料选择第五节 模板安装第六节 模板拆除第七节 模板技术措施第八节 安全、环保文明施工措施第九节 高支模架计算书 第一节 编制依据 《建筑结构荷载法律规范》GB50009-2001中国建筑工业出版社； 《混凝土结构设计法律规范》GB50010-2025中国建筑工业出版社；《建筑施工碗扣式钢管脚手架安全技术法律规范》JGJ166-2025中国建筑工业出版社；《钢结构设计法律规范》GB50017-2025中国建筑工业出版社；鄂尔多斯市民族剧院工程施工图。 第二节 工程概况 鄂尔多斯民族剧院位于鄂尔多斯，。总建筑面积 38406.5 平方米。建筑总高度 43.2 米，地下 1 层，地上 5 层，局部六层，现浇混凝土框架剪力墙结构，屋面为预应力大梁现浇楼盖。本工程大剧场观众厅、主舞台、后舞台及音乐厅看台、共享大厅等屋面梁板均采纳高支模架，其中大剧场看台支模高度为26.1m，主舞台支模高度为47.5m，后舞台支模高度为23.8m，音乐厅看台支模高度为20.1m，共享大厅支模高度为19.6m。除后台仓梁截面尺寸为500×1500外，其余梁截面尺寸均为500×2000，板厚均为120mm。剧场观众厅、主舞台的混凝土墙体很高，需竖向分段浇筑，施工缝留设在受力较小处。第三节 模板方案选择 根据施工工期、质量和安全的要求，在选择支模方案时，应充分考虑以下几点： 1、模板及其支架的结构设计，力求做到结构安全可靠，造价经济合理。 2、在规定的条件下和规定的使用期限内，能够充分满足模板支撑体系的稳定性和强度要求。 3、选用材料时，力求做到常见通用、可周转利用，便于保养维修。 4、结构选型时，力求做到受力明确，构造措施到位，升降搭拆方便，便于检查验收； 5、模板及模板支架的搭设，还必须符合JCJ59-99检查标准要求，符合自治区文明施工场地的有关标准。 6、根据以上模板及模板支撑体系的设计原则，同时结合本工程的实际情况，综合考虑了以往的施工经验，屋面梁板决定采纳碗扣式脚手架高支模方案。第四节 材料选择 高支模架采纳碗扣式脚，碗扣节点由上碗扣、下碗扣、立杆、横杆接头和上碗扣限位销组成。立杆为φ48×3.5钢管，长度为1500㎜；横杆为φ48×3.5钢管，长度为900㎜。钢管应采纳符合现行国家标准《直缝电焊钢管》（GB/T13793-92）或《低压流体输送用焊接钢管》（GB/T3092）中的Q235A级普通钢管，其材质性能应符合现行...
