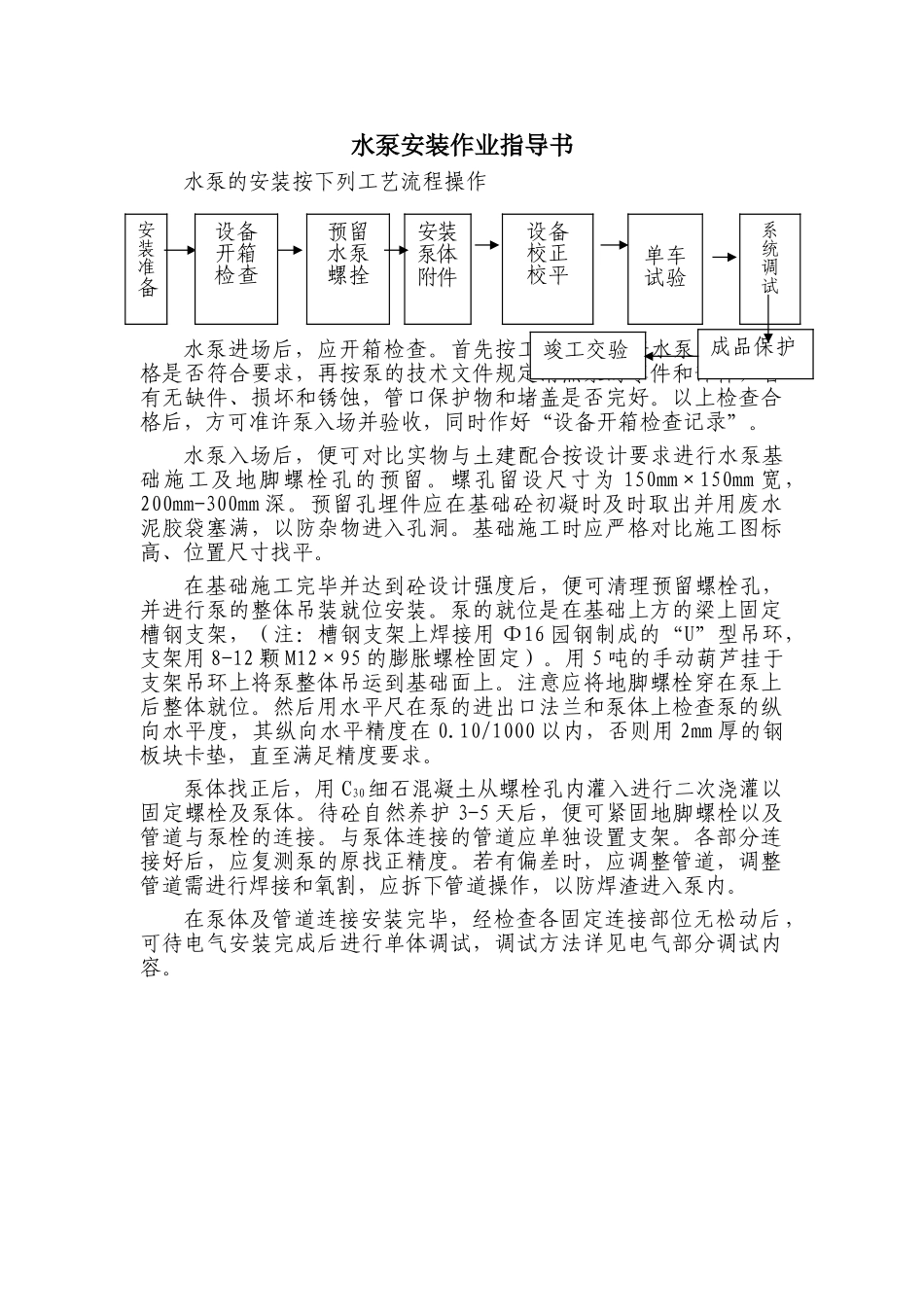

水泵安装作业指导书水泵的安装按下列工艺流程操作水泵进场后，应开箱检查。首先按工程设计检查水泵的型号规格是否符合要求，再按泵的技术文件规定清点泵的零件和部件，看有无缺件、损坏和锈蚀，管口保护物和堵盖是否完好。以上检查合格后，方可准许泵入场并验收，同时作好“设备开箱检查记录”。水泵入场后，便可对比实物与土建配合按设计要求进行水泵基础施工及地脚螺栓孔的预留。螺孔留设尺寸为 150mm×150mm 宽，200mm-300mm 深。预留孔埋件应在基础砼初凝时及时取出并用废水泥胶袋塞满，以防杂物进入孔洞。基础施工时应严格对比施工图标高、位置尺寸找平。在基础施工完毕并达到砼设计强度后，便可清理预留螺栓孔，并进行泵的整体吊装就位安装。泵的就位是在基础上方的梁上固定槽钢支架，（注：槽钢支架上焊接用 Ф16 园钢制成的“U”型吊环，支架用 8-12 颗 M12×95 的膨胀螺栓固定）。用 5 吨的手动葫芦挂于支架吊环上将泵整体吊运到基础面上。注意应将地脚螺栓穿在泵上后整体就位。然后用水平尺在泵的进出口法兰和泵体上检查泵的纵向水平度，其纵向水平精度在 0.10/1000 以内，否则用 2mm 厚的钢板块卡垫，直至满足精度要求。泵体找正后，用 C30细石混凝土从螺栓孔内灌入进行二次浇灌以固定螺栓及泵体。待砼自然养护 3-5 天后，便可紧固地脚螺栓以及管道与泵栓的连接。与泵体连接的管道应单独设置支架。各部分连接好后，应复测泵的原找正精度。若有偏差时，应调整管道，调整管道需进行焊接和氧割，应拆下管道操作，以防焊渣进入泵内。在泵体及管道连接安装完毕，经检查各固定连接部位无松动后，可待电气安装完成后进行单体调试，调试方法详见电气部分调试内容。安装准备预留水泵螺拴设备开箱检查设备校正校平安装泵体 附件单车试验系统调试成品保护竣工交验
